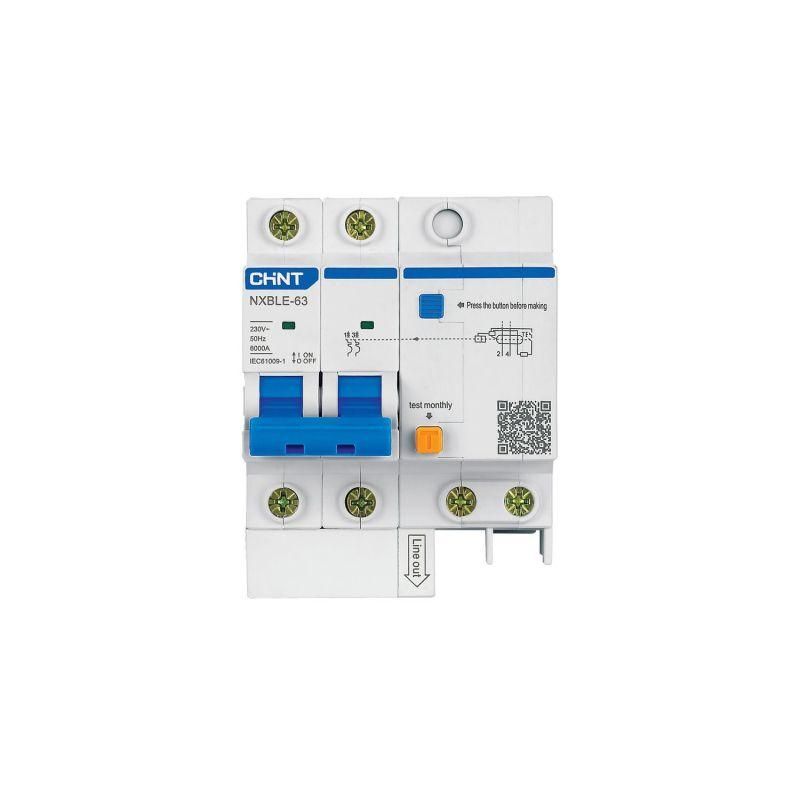

Выключатель автоматический дифференциального тока NXBLE-63 2P C16 30mA тип AC 6kA (R) | 819977 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) - двухполюсное устройство с номинальным током 16 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 819977 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NXBLE-63 (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорание из-за утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Устройство применяется в однофазных сетях переменного тока 230 В, где требуется высокая степень безопасности - например, в ванных комнатах, кухнях, на открытых площадках, у оборудования с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к опасному току, при котором происходит отключение
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от бытовых приборов)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электромоторы, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания
• Напряжение сети: 230 В, частота 50/60 Гц
• Номинальное напряжение изоляции: 500 В - максимальное рабочее напряжение между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключение незащищенной нейтрали: да - при срабатывании отключается и нулевой проводник
• Ширина модуля: 4 (2 модуля = 18 мм)
• Рабочая температура: от -25C до +70C - работает в холодных и жарких условиях
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной работы необходимо соблюдать полярность: фаза подключается к клемме L, ноль - к N. Нельзя использовать с постоянным током (DC) или в трехфазных системах без соответствующих модификаций. Устройство совместимо со всеми стандартными щитами, рассчитанными на модульные автоматы. Отключение нуля исключает риск сохранения потенциала на оборудовании после срабатывания.

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям IEC 61009-1 и ГОСТ Р 50807. Применение устройства снижает риск летальных поражений при утечке более 30 мА. Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты - рекомендовано выполнять эту процедуру в соответствии с ПУЭ. Индикатор положения контактов показывает, был ли автомат отключен вручную или сработал дифференциальный механизм.

Преимущества

• Отключение нуля при срабатывании - повышает безопасность при ремонте и обслуживании
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при частых операциях
• Компактная форма (4 модуля) - экономия места в щите
• Надежная защита от токов утечки типа AC - оптимальна для большинства бытовых и промышленных приборов
• Готов к использованию без дополнительных настроек - просто установлен и запущен

Ограничения применения

• Не подходит для сетей постоянного тока (DC)
• Не защищает от постоянных утечек тока (тип DC) - например, от сварочных аппаратов или импульсных блоков питания
• IP20 - нельзя устанавливать во влажных местах без корпуса или защитной крышки
• Не используется в качестве основного рубильника - не предназначен для частых ручных включений/отключений
• Не подходит для трехфазных систем без использования трёх- или четырёхполюсных аналогов

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Щит на этаже многоквартирного дома - отвечает за группу розеток в кухне и коридоре
• Оборудование на производстве: насосы, конвейеры, станки с металлообработкой
• Освещение и розетки в подвале, гараже, теплице - там, где возможна повышенная влажность

Практические советы

• Проверяйте работу кнопкой «Тест» минимум один раз в месяц - особенно перед сезоном повышенной нагрузки
• При установке в щит с несколькими АВДТ - используйте координацию по времени, чтобы избежать ложных срабатываний
• Убедитесь, что посадочный диаметр проводов соответствует клеммам (обычно до 25 мм2 для 16 А)
• Не подключайте ноль от другого автомата - это вызовет ложное срабатывание
• Если нужна удаленная сигнализация срабатывания - выбирайте версию с дополнительным контактом AL-X1
• Для сложных систем - учитывайте суммарную утечку всех подключённых устройств: она не должна превышать 1/3 от номинала (в данном случае - 10 мА)
