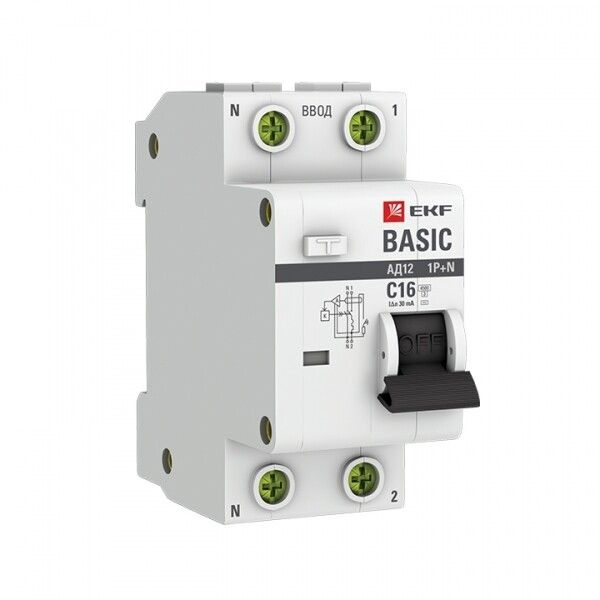

Выключатель автоматический дифференциального тока АД-12 1п+N 16А C 30мА тип АС Basic (электронный,) | DA12-16-30-bas EKF

Автоматический выключатель дифференциального тока ЕКФ АД-12-16-30-BAS сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот дифавтомат защищает электрические цепи от опасных ситуаций: утечки тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями), перегрузок и коротких замыканий. Он используется там, где требуется повышенная безопасность - в ванных комнатах, кухнях, на производстве, в помещениях с высокой влажностью или наличием металлических конструкций. Применяется в однофазных сетях 230 В с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - порог чувствительности к утечкам; при превышении этого значения автомат отключится, предотвращая удар током.
• Тип утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой техники и освещения).
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, люминесцентные светильники).
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать.
• Количество полюсов: 2P (1P+N) - отключаются одновременно фаза и ноль, что обеспечивает полную изоляцию цепи.
• Напряжение: 230 В переменного тока, номинальное напряжение изоляции - 500 В.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды или пыли.
• Температурный диапазон: от -25 до +50 C - работает в большинстве условий внутри помещений.
• Монтаж: на DIN-рейку шириной 17,5 мм, занимает 2 модуля.
• Сечение провода: от 0 до 25 мм2 - совместим с медными проводами всех распространённых сечений.
• Гарантия: 3 года.

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками в щитках. Для монтажа достаточно закрепить его на рейке и подключить входной фазный и нулевой проводники к верхним клеммам, выходные - к нижним. Обязательно соблюдайте полярность: фаза подключается к L, ноль - к N. Поскольку нейтральный проводник коммутируется, нельзя использовать этот дифавтомат в цепях с раздельным нулём (TN-C). Подключение выполняйте после отключения питания и с использованием инструментов для затяжки клемм на усилие 0,8–1,0 Нм.

Безопательность и стандарты

АД-12-16-30-BAS соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Соответствует классу токоограничения 3 и категории перенапряжения III - обеспечивает надёжную работу даже при кратковременных скачках напряжения. Номинальное импульсное выдерживаемое напряжение - 6 кВ, что гарантирует устойчивость к грозовым импульсам.

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном компактном корпусе, экономя место в щите.
• Электронный механизм срабатывания обеспечивает точность и стабильность при малых токах утечки.
• Подтверждённая надёжность конструкции серии Basic - проверено тысячами установленных устройств.
• Цена ниже аналогов европейских брендов без потери качества.
• Совместим с проектными решениями - рекомендован для использования в проектировании.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не реагирует на постоянный ток утечки (DC); для таких случаев требуются устройства типа A или B.
• Не применяется в системах TN-C, так как ноль коммутируется - необходима система TN-S или TT.
• Не рассчитан на частые включения/выключения - не является рубильником.
• Работает только в сетях 50 Гц, 230 В - не подходит для трёхфазных или 110 В систем.

Примеры использования

• Защита розеточных групп в ванной комнате или на кухне.
• Щитовая защита группы освещения с люминесцентными лампами.
• Защита насосов, тепловых завес, кондиционеров в административных зданиях.
• Распределительные щиты на производственных линиях с однофазным оборудованием.

Практические советы

• Проверяйте состояние дифавтомата ежемесячно кнопкой «Тест». Она имитирует утечку тока и должна вызывать отключение.
• При установке в старый щит убедитесь, что глубина шкафа позволяет вместить устройство (минимум 50 мм).
• Не используйте его как основной рубильник - он не предназначен для частого ручного отключения.
• Если в вашей сети есть частые ложные срабатывания - возможно, проблема в изоляции проводки или наличии нескольких УЗО на одной линии.
• Выбирая между этим и обычным УЗО+автоматом - АД-12-16-30-BAS займёт меньше места, но сложнее диагностировать причину срабатывания (утечка или перегрузка).
