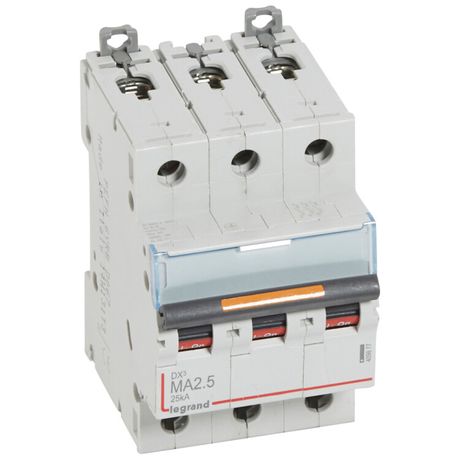

Выключатель автоматический модульный 3п MA 2.5А 25кА DX3 3мод. 400В Leg 409877 Legrand

Автоматический выключатель Legrand DX3 MA с артикулом 409877 - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для установки на DIN-рейку в промышленных распределительных щитах, рассчитан на работу в условиях переменного тока до 400 В и токов до 2,5 А.

Назначение и область применения

Выключатель автоматический Legrand DX3 MA используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Обеспечивает безопасную коммутацию нагрузки вручную через рычаг и автоматическое отключение при аварийной ситуации. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах производственных помещений, где требуется надёжная защита трёхфазных цепей с номинальным напряжением до 400 В.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Характеристика срабатывания: MA - магнитный расцепитель без тепловой защиты; срабатывает только при КЗ, не реагирует на перегрузки
• Номинальное напряжение: 400 В AC / 500 В изоляции - работает в сетях до 400 В, изоляция рассчитана на повышенные напряжения
• Род тока: переменный (AC), частота 50–60 Гц
• Способ монтажа: на DIN-рейку, занимает 3 модуля (54 мм ширины)
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита
• Поперечное сечение проводов: 1,5–35 мм2 - совместим с медными жилами от тонких до мощных
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, с возможностью работы при высокой влажности
• Класс токоограничения: 2,5 - снижает величину тока КЗ за счёт быстрого расцепления
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Стандарт: МЭК 60947-2 - соответствует международному требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 MA устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка - достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Жилы должны быть зачищены на 8–10 мм. Устройство не имеет функции дистанционного управления или сигнализации - дополнительные аксессуары (например, блоки помощи) можно приобрести отдельно.

Безопасность и стандарты

Выключатель автоматический DX3 MA соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и взаимозаменяемости. Класс токоограничения 2,5 повышает уровень защиты оборудования, снижая энергию, проходящую через цепь при КЗ. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - применение возможно только в закрытых щитах. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от грозовых импульсов - для этих целей необходимы дополнительные устройства (SPD).

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает надёжную защиту даже в крупных промышленных объектах
• Минимальная глубина монтажа (44 мм) экономит место в щите
• Широкий диапазон сечения проводов (1,5–35 мм2) упрощает подбор кабелей
• Удобная защёлка для быстрого монтажа и обслуживания
• Работает в широком температурном диапазоне - подходит для неотапливаемых производственных площадок

Ограничения применения

• Не предназначен для защиты от перегрузок - характеристика MA означает, что тепловой расцепитель отсутствует; для защиты от долговременной перегрузки нужен другой тип автомата (например, C или D)
• IP20 не допускает установку во влажных или пыльных местах вне щита
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Не имеет встроенной сигнализации или дистанционного управления - для автоматизации потребуется внешнее оборудование
• Категория перенапряжения 0 исключает защиту от импульсных перенапряжений - требуется установка молниезащиты отдельно

Примеры использования

• Защита трёхфазного двигателя 1,5 кВт в цеху
• Щитовая защита линии питания конвейерной системы
• Распределительный щит на производстве с несколькими станками
• Подключение насосной группы в неотапливаемом помещении

Практические советы

• Выбирая этот выключатель, помните: он защищает только от КЗ, а не от перегрузки. Если ваша нагрузка может превышать 2,5 А даже временно - используйте автомат с характеристикой B, C или D.
• Проверьте сечение кабеля перед подключением: слишком тонкая жила (менее 1,5 мм2) не войдёт в зажим, слишком толстая (более 35 мм2) не будет плотно зажата.
• При сборке щита учтите глубину монтажа - 44 мм. Убедитесь, что за выключателем есть пространство для вентиляции и доступа к клеммам.
• Для удобства обслуживания рекомендуется использовать маркировочные бирки - особенно важно при работе с трёхполюсными устройствами.
• Legrand DX3 MA - часть серии DX3, совместима с другими элементами этой линейки: реле, контакторы, рубильники. Это упрощает стандартизацию щитов.
