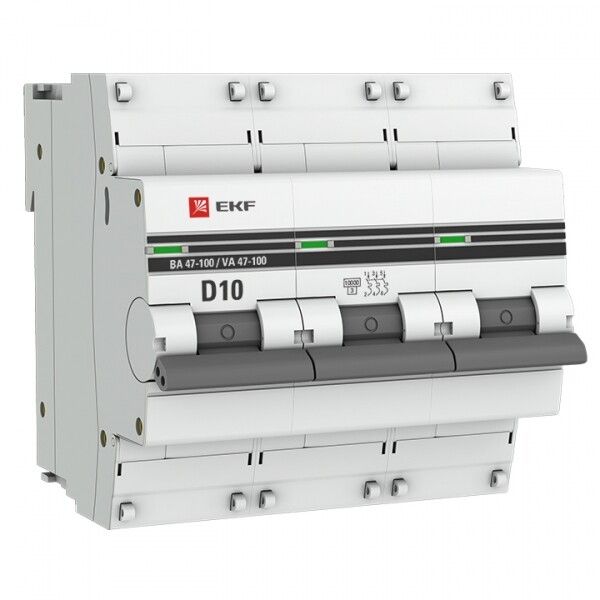

Автоматический выключатель ВА 47-100 3P 10А (D) 10kA EKF PROxima - mcb47100-3-10D-pro

Автоматический выключатель модульный 3-полюсный 10А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот автомат сочетает надежную работу, компактность и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 10А D 10кА ВА 47-100 используется для защиты трехфазных цепей переменного тока на напряжение до 400 В и частотой 50 Гц. Он обеспечивает безопасность оборудования и людей за счет автоматического отключения при превышении допустимого тока или возникновении аварийного КЗ. Применяется в щитовых помещениях жилых домов, офисов, производственных участков, где установлены двигатели, насосы, конвейеры и другое оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживается без отключения;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, сварочные аппараты);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В AC / изоляция до 660 В - работает в сети 380–400 В, рассчитан на повышенные скачки напряжения;
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита;
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не герметична - устанавливается внутри закрытых щитов;
• Ширина: 4,5 модулей - занимает 81 мм места на DIN-рейке;
• Глубина монтажа: 45 мм - требует минимальной глубины корпуса щита;
• Рабочая температура: от –10C до +50C - подходит для помещений с нормальным микроклиматом;
• Сечение провода: 1–35 мм2 - совместим с медными и алюминиевыми проводами указанного диаметра;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая долговечность оборудования;
• Частота: 50 Гц - оптимизирован для российских сетей;
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует требованиям безопасности Евросоюза и РФ.

Совместимость и монтаж

Автоматический выключатель модульный 10А D 10кА ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы на передней части устройства. Для правильной работы важно соблюдать рекомендованное сечение провода (1–35 мм2): слишком толстый провод не войдет, слишком тонкий - будет плохо затянут. Все три полюса имеют одинаковый механизм отключения - при срабатывании одного все фазы отключаются сразу.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что гарантирует соответствие европейским и российским требованиям к безопасности. Класс токоограничения 3 позволяет минимизировать термическую и электродинамическую нагрузку на кабель и оборудование во время КЗ. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным выбросам (например, от грозы или включения мощных устройств). Климатическое исполнение УХЛ3.1 позволяет использовать изделие в условиях умеренного и холодного климата при условии установки в закрытом помещении.

Преимущества

• Высокая отключающая способность (10 кА) - подходит даже для объектов с большой мощностью потребления;
• Характеристика D - идеально для двигателей и других устройств с длительными пусковыми токами;
• Компактная форма (4,5 модуля) - экономит место в распределительном щите;
• Двойная система защиты - тепловой и электромагнитный расцепители работают независимо и точно;
• Подтверждённая надёжность - серия ВА 47-100 проверена годами эксплуатации в России;
• Длинная гарантия - 84 месяца (7 лет) - выше среднего уровня для аналогичных продуктов.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает воздействие воды и пыли;
• Не подходит для однофазных цепей без трёхпроводной системы - нельзя использовать как двухполюсный;
• Не рекомендуется для цепей с постоянным током - только переменный ток 50 Гц;
• Не следует применять в местах с температурой ниже –10C или выше +50C без принудительного теплообмена;
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен дополнительно УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере;
• Щитовая на производстве с несколькими станками и насосами;
• Распределительный щит многоквартирного дома - питание лифта, вентиляции, систем освещения;
• Объекты ЖКХ: котельные, насосные станции, системы водообеспечения;
• Цеховые распределительные пункты с групповым управлением нагрузками.

Практические советы

• Перед установкой проверьте, чтобы сечение входящего и выходящего кабеля попадало в диапазон 1–35 мм2 - используйте калибровщик или штангенциркуль;
• При сборке щита учтите, что 3-полюсный автомат занимает 4,5 модуля - планируйте свободное место рядом для УЗО или других устройств;
• Если ваша нагрузка имеет высокую пусковую составляющую (двигатели, компрессоры), то именно характеристика D - лучший выбор; если же нагрузка почти постоянная (освещение, нагреватели), лучше выбрать тип C;
• Не забывайте про обязательное наличие УЗО после автомата, если есть риск поражения током (ванная, кухня, бассейн);
• Проверяйте маркировку на корпусе - убедитесь, что вы получили модель ВА 47-100 от EKF PROxima с артикулом mcb47100-3-10d-pro - это гарантирует оригинальность и качество.
