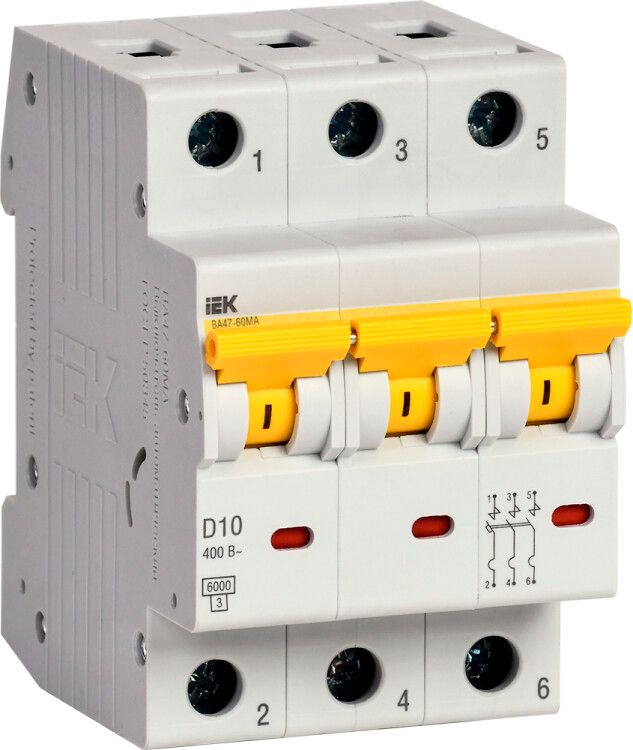

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 10А 6кА D | MVA33-3-010-D IEK

Автоматический выключатель трехполюсный ВА47-60МА без теплового расцепителя 3P 10А 6кА D от IEK (ИЭК) предназначен исключительно для защиты цепей от короткого замыкания. Артикул mva33-3-010-d используется там, где требуется быстрое отключение при высоких токах КЗ, а тепловая защита от перегрузок не нужна.

Назначение и область применения

Этот автоматический выключатель работает только против короткого замыкания - он не реагирует на длительную перегрузку. Это делает его подходящим для систем, где перегрев проводов контролируется другими устройствами, а главная задача - мгновенно отключить аварию.

• Распределительные щиты и вводно-распределительные устройства
• Панели управления системами аварийной вентиляции и пожаротушения
• Цепи с постоянным током нагрузки, где перегрузки предотвращаются внешними средствами (например, термостатами или частотными преобразователями)

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток, который выдерживает аппарат без срабатывания при нормальной нагрузке
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для оборудования с высокими пусковыми токами (электродвигатели, трансформаторы)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - устанавливается внутри закрытых щитов
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт 18 мм на модуль)
• Рабочая температура: от –40 C до +50 C - допускает установку в неотапливаемых помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-60МА без теплового расцепителя 3P 10А 6кА D легко устанавливается на DIN-рейку в любом щите с соответствующим креплением. Для подключения используются зажимы на верхних и нижних контактах - провода сечением до 2,5 мм2 (медные) рекомендованы производителем. Подключение выполняется после отключения питания. Устройство совместимо со всеми элементами серии KARAT от IEK (ИЭК): шины, перемычки, другие автоматы этой же серии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Отсутствие теплового расцепителя не снижает уровень безопасности - оно прошло испытания на механическую прочность, износостойкость и надёжность отключения при КЗ. Однако применение без дополнительной защиты от перегрузок требует обязательного контроля нагрузки другими методами.

Преимущества

• Высокая коммутационная способность (6 кА) обеспечивает надёжное отключение даже при серьёзных КЗ
• Характеристика D позволяет использовать с оборудованием, имеющим большие пусковые токи - например, насосами, вентиляторами, компрессорами
• Широкий диапазон температур позволяет применять в холодных условиях - на открытых площадках, в подземных щитовых
• Модульная конструкция экономит место в щите - всего 3 модуля вместо двух отдельных устройств
• Поддерживается дополнительная комплектация - можно установить блоки сигнализации, AUX-контакты, дугогашение

Ограничения применения

• Не применяется в цепях, где возможны длительные перегрузки - например, обычные осветительные или розеточные группы
• Не заменяет термореле или тепловые расцепители - без них риск повреждения кабеля при перегрузке остаётся
• Не предназначена для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц

Примеры использования

• Защита силового кабеля от КЗ перед частотным преобразователем, где перегрузка регулируется самим преобразователем
• Отключение вентиляционного канала при возгорании - система аварийной вентиляции получает питание через этот автомат, а управление нагрузкой происходит через датчики температуры
• Щитовая на производстве: три фазы двигателя насоса подключены через ВА47-60МА без теплового расцепителя 3P 10А 6кА D, а защита от перегрузки реализована через реле перегрузки в пускателе

Практические советы

• Выбирая этот автомат, проверьте, что нагрузка уже защищена другим устройством от перегрузки - иначе кабель может перегреться
• При сборке щита используйте перемычки серии KARAT от IEK - они обеспечивают одинаковый контактный потенциал и долговечность
• Не забудьте указать на схеме, что данный автомат - только от КЗ. Это важно для будущего обслуживания
• Посадочный диаметр клемм - около 5 мм. Подбирайте наконечники НШВИ или НШВ с учётом этого
• Если планируете добавить сигнализацию срабатывания - выбирайте модель с возможностью дополнительной комплектации
