Выключатель автоматический однополюсный DX3 32А C 25кА (1,5 мод) | 409758 Legrand

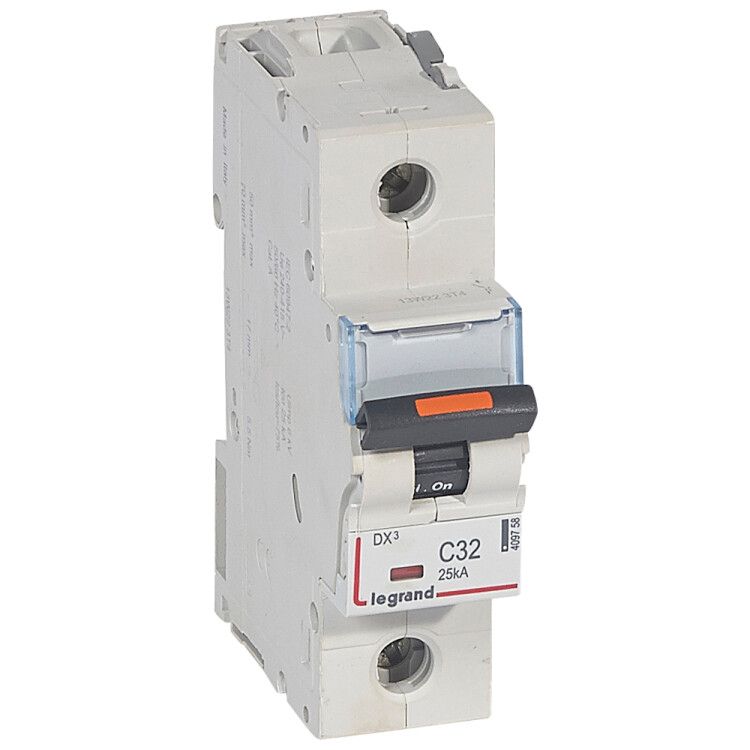

Автоматический выключатель Legrand DX3 409758 - однополюсный коммутационный аппарат на 32 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, имеет класс токоограничения 3 и степень защиты IP20, что делает его надёжным решением для стационарной эксплуатации в условиях повышенной влажности и запылённости.

Назначение и область применения

Автоматический выключатель Legrand DX3 409758 используется для защиты однофазных цепей переменного тока частотой 50–60 Гц. Он обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при возникновении аварийных ситуаций - перегрузки или короткого замыкания. Применяется в промышленных электроустановках: щитах управления, станках, конвейерах, системах освещения и вентиляции. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 1 - управление одной фазой сети;
• Номинальное напряжение: 230 В (до 400 В между фазами) - рассчитан на работу в однофазных сетях 230 В и трёхфазных до 400 В;
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Поперечное сечение проводника: 1,5–50 мм2 - допустимый диапазон сечений для подключения медных жил;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 230 В;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но без защиты от воды и пыли;
• Модульная ширина: 1,5 модуля - занимает 27 мм по ширине на DIN-рейке;
• Глубина монтажа: 47 мм - требует свободного пространства в щите за рейкой;
• Рабочая температура: от –25 C до +70 C - работает в холодных и жарких условиях;
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования;
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели.

Совместимость и монтаж

Выключатель Legrand DX3 409758 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с направляющими рейки и зафиксировать её нажатием до характерного щелчка. Для демонтажа - оттяните защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Рекомендуется использовать провода сечением 1,5–2,5 мм2 для типичных нагрузок; большие сечения (до 50 мм2) применяются при высоких токах или длинных линиях.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409758 соответствует требованиям стандарта МЭК 60947-2 и предназначен для использования в зонах со степенью загрязнения 3 - то есть там, где возможны проводящая пыль, конденсация и временные перебои из-за внешних факторов. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от грозовых перенапряжений - для этих целей требуется дополнительная защита (арестеры, УЗИП). Устройство не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Преимущества

• Класс токоограничения 3 снижает энергетическую нагрузку на кабель и оборудование при КЗ;
• Широкий диапазон сечений проводов (1,5–50 мм2) упрощает подбор кабелей;
• Надёжная защёлка обеспечивает прочную фиксацию на DIN-рейке даже при вибрациях;
• Высокая отключающая способность (25 кА) обеспечивает безопасность в промышленных сетях с большими токами КЗ;
• Соответствие стандарту МЭК 60947-2 гарантирует совместимость с другими европейскими компонентами.

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, пыли или агрессивных паров - IP20 не обеспечивает герметичность;
• Не защищает от утечек тока на землю - для этого необходим УЗО;
• Не рекомендуется для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - лучше выбрать характеристику D;
• Не подходит для установки вне помещений или в сырых местах без дополнительной защиты (короба, IP54+);
• Не имеет возможности дистанционного управления или сигнализации состояния - только ручное включение/выключение.

Примеры использования

• Защита группы розеток в производственном цеху;
• Отключение питания насосов, вентиляторов, малых станков;
• Щитовая защита осветительных цепей в складских помещениях;
• Компонент в сборке распределительного щита для промышленного оборудования.

Практические советы

• Выбирая автомат Legrand DX3 409758, проверьте, что ваша сеть действительно использует переменный ток 230 В - он не работает в цепях постоянного тока;
• При использовании многожильных проводов - обязательно примените наконечники (штыревые или трубчатые) для лучшего контакта;
• Не забудьте про минимальную глубину монтажа 47 мм - убедитесь, что в щите хватает места за рейкой;
• Если в цепи есть мощные устройства с пусковыми токами выше 5×Iн - рассмотрите вариант с характеристикой D вместо C;
• Для удобства обслуживания - помечайте каждый автомат этикеткой с указанием защищаемой цепи.
