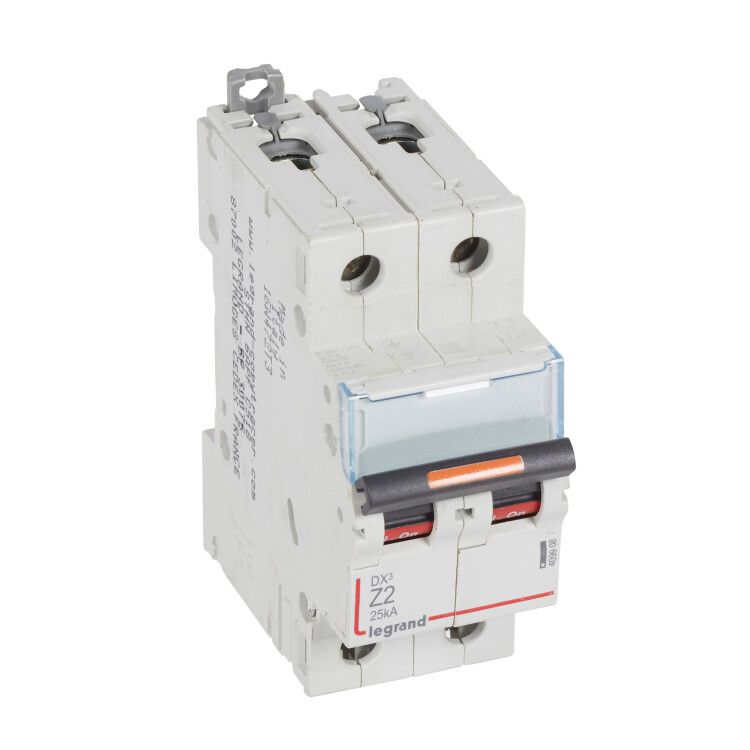

Выключатель автоматический модульный 2п Z 2А 25кА DX3 2мод. 230/400В Leg 409908 Legrand

Автоматический выключатель двухполюсный 2А 25кА DX3 Z от Legrand предназначен для защиты электрических цепей в промышленных установках. Этот выключатель сочетает надёжную отключающую способность, компактный форм-фактор и совместимость со стандартной DIN-рейкой, что делает его удобным решением для монтажа в щитах управления.

Назначение и область применения

Автоматический выключатель двухполюсный 2А 25кА DX3 Z используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, в панелях управления станков, конвейеров, насосов и другого оборудования. Устройство обеспечивает безопасное отключение цепи при аварийных режимах, предотвращая повреждение кабелей и подключённых устройств.

Технические характеристики

• Номинальный ток: 2 А — подходит для слаботочных цепей, где требуется точная защита
• Количество полюсов: 2 — одновременно отключает два провода (L и N)
• Номинальная отключающая способность: 25 кА — способен безопасно прервать ток короткого замыкания до 25 тысяч ампер
• Характеристика срабатывания: Z — чувствительная к кратковременным перегрузкам, идеально для защиты электроники и преобразователей частоты
• Номинальное напряжение: 400 В переменного тока (AC), частота 50–60 Гц
• Номинальное напряжение изоляции: 500 В — повышенная изоляция для безопасности
• Поперечное сечение проводника: 1,5–35 мм² — поддерживает широкий диапазон сечений кабелей
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 2 модуля — занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 44 мм — требует достаточного места внутри щита
• Рабочая температура: от –25°C до +70°C — работает в суровых условиях, включая холодные помещения
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью конденсации
• Класс токоограничения: 2 — снижает энергию КЗ, защищая оборудование
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Стандарт: МЭК 60947-2 — соответствует международному уровню качества и безопасности

Совместимость и монтаж

Выключатель DX3 Z монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в паз рейки — фиксация происходит с помощью пластиковой защёлки на задней части корпуса. Чтобы снять устройство, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется через винтовые клеммы — зажимайте провода сечением 1,5–35 мм² плотно, без заусенцев. Оба полюса имеют одинаковые клеммы, поэтому можно использовать как L+N, так и две фазы в трёхпроводной сети (при условии согласования с проектом).

Безопасность и стандарты

Автоматический выключатель 2А 25кА DX3 Z соответствует требованиям стандарта МЭК 60947-2 и имеет класс токоограничения 2, что снижает термические и электромагнитные воздействия при КЗ. Конструкция исключает доступ к токоведущим частям при установленном положении — степень защиты IP20 гарантирует защиту от случайного прикосновения. Устройство прошло проверку на устойчивость к импульсным перенапряжениям до 4 кВ. Однако не предназначено для работы во влажных, запылённых или открытых помещениях — для этих условий нужны устройства с более высокой степенью защиты.

Преимущества

• Высокая отключающая способность (25 кА) — надёжно справляется даже с серьёзными КЗ в промышленных сетях
• Характеристика Z — оптимальна для защиты чувствительной электроники, такой как ЧРП, контроллеры, PLC
• Компактный размер (2 модуля) — экономит место в щите
• Широкий диапазон сечений проводов (1,5–35 мм²) — универсальность при подключении
• Надёжная фиксация на DIN-рейке — простой монтаж и демонтаж без инструментов
• Работает при экстремальных температурах — подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для установки вне закрытых щитов — IP20 не защищает от пыли и влаги
• Нельзя применять в цепях постоянного тока — только для переменного тока AC
• Номинальный ток всего 2 А — не подходит для мощных нагрузок (например, двигателей выше 1,5 кВт)
• Не имеет функций удалённого управления или сигнализации — только ручное управление
• Категория перенапряжения 0 — не рекомендован для мест, где есть риск высоких переходных процессов (например, рядом с крупными источниками питания)

Примеры использования

• Защита цепей управления станков с ЧПУ
• Питание контроллеров, реле, сенсоров в автоматических линиях
• Подключение преобразователей частоты малой мощности
• Распределение питания в щитах освещения и вентиляции
• Функциональные группы в промышленных панелях, где важна селективность и точность срабатывания

Практические советы

• Выбирая автомат 2А 25кА DX3 Z, убедитесь, что ваша нагрузка не превышает 2 А — иначе он будет ложно срабатывать
• Проверьте глубину щита: минимум 44 мм необходимо для свободного монтажа без давления на клеммы
• При использовании в холодных помещениях (до –25°C) допускается работа, но перед включением дайте устройству адаптироваться к температуре
• Не используйте этот выключатель вместо УЗО — он не реагирует на утечки тока, только на перегрузки и КЗ
• Для группового управления несколькими цепями можно комбинировать несколько DX3 Z с другими элементами серии Legrand — они совместимы по габаритам и креплению
