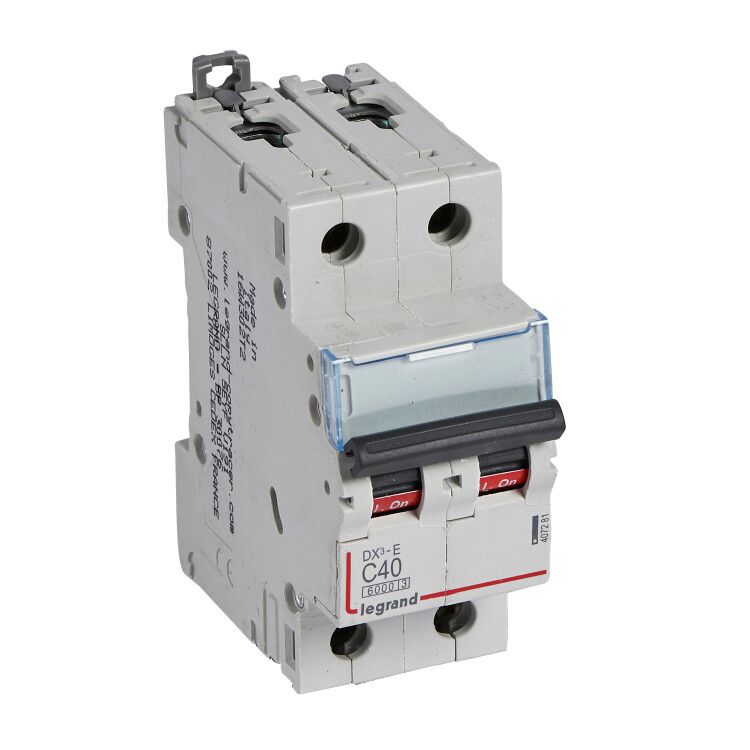

Выключатель автоматический модульный 2п C 40А 6кА DX3-E 6000 2мод. 230/400В Leg 407281 Legrand

Автоматический выключатель модульный двухполюсный 40А C 6кА DX3-E 6000 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в жилых и промышленных объектах, устанавливается на DIN-рейку и совместим с системами до 400 В. Артикул 407281 соответствует серии DX3-E, обеспечивающей надежную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А C 6кА DX3-E 6000 230/400В защищает электрические сети от аварийных ситуаций: перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными и трехфазными сетями переменного тока. Устройство подходит для защиты групповых линий освещения, розеток, оборудования мощностью до 9 кВт при 230 В и до 24 кВт при 400 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники, насосы);
• Номинальное напряжение: 400 В (до 500 В изоляции) - рассчитан на использование в сетях 230/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Количество полюсов: 2 - одновременно размыкает два проводника (L и N), что важно для безопасности в однофазных цепях;
• Сечение проводника: 1,5–35 мм2 - поддерживает медные провода любого распространённого сечения;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность оборудования;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25C до +70C - работает в холодных и жарких помещениях;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Нормативы: МЭК 60898-1 / МЭК 60947-2 - соответствие международным требованиям к бытовым и промышленным автоматам.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А C 6кА DX3-E 6000 230/400В устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть его на рейке - фиксация происходит двумя защелками снизу. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо моментом 0,8–1,0 Нм, чтобы избежать перегрева или плохого контакта. Оба полюса должны быть подключены - игнорирование одного из них нарушает принцип безопасности и запрещено правилами ПУЭ.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, предотвращая повреждение кабелей и соседних элементов. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних факторов - поэтому установка возможна только во внутренних щитках с герметичными крышками. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых помещениях с умеренной влажностью, но не в сырых зонах (ванная, бойлерная).

Преимущества

• Высокая отключающая способность (6 кА) - подходит для современных сетей с большим потенциалом КЗ;
• Широкий диапазон сечений проводов (1,5–35 мм2) - универсальность для различных типов линий;
• Надежная фиксация на DIN-рейке - удобство при сборке и обслуживании;
• Совместимость с другими устройствами серии DX3-E - возможность создания унифицированного щита;
• Подтверждённая долговечность по стандартам МЭК - срок службы более 10 000 операций включения/отключения.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - IP20 не защищает от воды, пыли и механических воздействий;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >10 кВт) - лучше использовать характеристику D;
• Не подходит для постоянной работы при температуре выше +70C - требуется принудительное охлаждение или перемещение в прохладное место;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не следует использовать в качестве основного рубильника - он не предназначен для частого ручного включения/выключения.

Примеры использования

• Защита группы розеток в квартире или офисе (мощность до 9 кВт);
• Отключение питания конвейерной ленты, насоса или малого станка в цеху;
• Щитовая защита входной линии в многоквартирном доме (при условии согласования с проектом);
• Функциональный элемент в распределительном щите с несколькими автоматами серии DX3-E.

Практические советы

• Перед установкой проверьте, что номинальный ток автомата соответствует сечению кабеля - для 40 А минимум требуется 6 мм2 меди;
• При подключении используйте наконечники (штыревые или трубчатые) для проводов сечением менее 4 мм2 - это повысит надёжность соединения;
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - перегрев сокращает срок службы;
• Проверяйте работоспособность кнопкой “T” (тест) ежемесячно - она имитирует утечку и проверяет механизм расцепления;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и класс токоограничения - изменение может нарушить координацию защиты всей системы.
