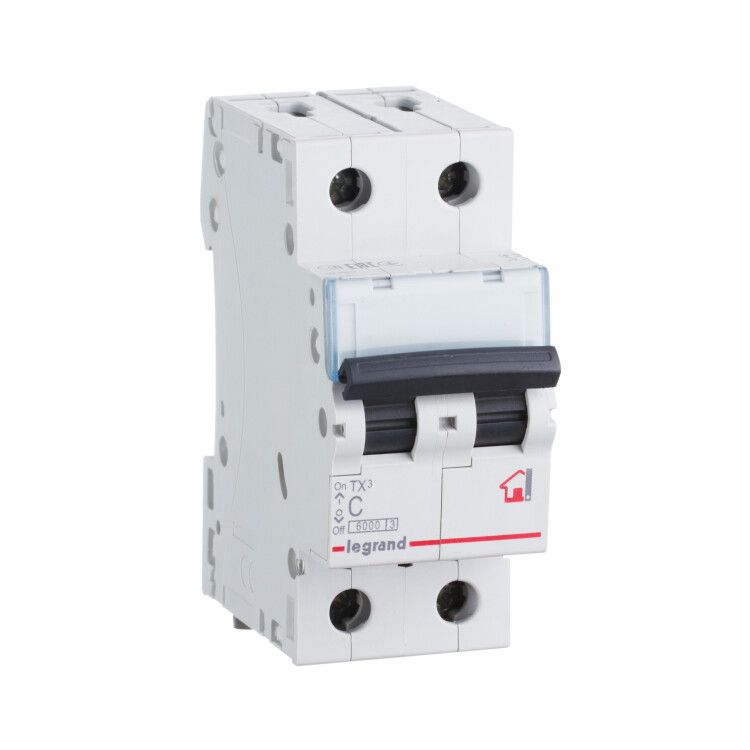

Автоматический выключатель TX 6000 - 6 кА тип характеристики C 2П 230/400 В~ 40 А 2 модуля 404046 Legrand

Автоматический выключатель модульный двухполюсный 40А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и аналогичных системах, где требуется надежная коммутация и защита на номинальный ток 40 А. Артикул 404046 соответствует серии TX3, что гарантирует совместимость с другими элементами системы Legrand.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 защищает электрические сети от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, квартир, офисов и других объектов с однофазной или трехфазной сетью 230/400 В. Устройство подходит для защиты групповых линий освещения, розеток, бытовой техники и другого оборудования с умеренно высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 400 В переменного тока — допустимый уровень напряжения в сети;
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Количество полюсов: 2 — отключает одновременно фазу и ноль, повышает безопасность при обслуживании;
• Ширина по модулям: 2 — занимает два модуля на DIN-рейке, стандартная габаритная совместимость;
• Сечение проводника: до 35 мм² — можно подключать медные провода большого сечения;
• Номинальное напряжение изоляции: 500 В — гарантированная изоляция между токоведущими частями;
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Класс токоограничения: 3 — быстродействующий выключатель, снижающий энергию КЗ;
• Степень защиты: IP20 — защита от прикосновений пальцев и твердых предметов, не предназначено для влаги и пыли;
• Рабочая температура: от -25 до +70 °C — работает в условиях холодных помещений и нагреваемых щитовых;
• Частота: 50/60 Гц — совместим с сетями России и Европы;
• Способ монтажа: на DIN-рейку — стандартный крепеж для электрощитов;
• Глубина монтажа: 44 мм — требует минимального свободного места внутри щита;
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные климатические зоны с возможностью работы в неотапливаемых помещениях;
• Нормативы: МЭК 60898-1 / 60947-2 — соответствие европейским и международным требованиям безопасности.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа отведите защелку отверткой, вставленной в специальный паз. Клеммы позволяют затянуть провода сечением до 35 мм² — используйте наконечники при работе с многожильными проводами. Совместим со всеми компонентами серии TX3 от Legrand, включая другие автоматы, УЗО и реле.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надежную работу даже при кратковременных перенапряжениях. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги — не устанавливайте в сырых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для современных сетей с повышенной мощностью;
• Характеристика C — оптимальна для бытовых нагрузок с пусковыми токами (электромоторы, освещение);
• Фирменная система фиксации на DIN-рейке — надежная и удобная установка;
• Поддержка больших сечений проводов (до 35 мм²) — исключает необходимость переходников;
• Серия TX3 от Legrand — проверенная долговечность и точность срабатывания;
• Гарантия 2 года — подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от воды и пыли;
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели) — лучше использовать характеристику D;
• Не подходит для постоянной работы при температуре выше +70 °C — требует хорошего теплоотвода в щите;
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные устройства;
• Категория перенапряжения 0 — не предназначен для защиты от внешних грозовых импульсов; для этого нужен SPD.

Примеры использования

• Защита группы розеток в квартире с мощной бытовой техникой (стиральная машина, микроволновка, бойлер);
• Отключение линии освещения с несколькими люминесцентными или LED-светильниками;
• Щитовая в гараже — защита электроинструментов и зарядных устройств;
• Общий входной автомат в этажном щите при наличии нескольких квартир;
• Система питания небольшого офиса с компьютерами, принтерами и оргтехникой.

Практические советы

• При подключении проводов обязательно используйте наконечники для многожильных проводов — это предотвратит ослабление контакта;
• Проверьте посадочный диаметр клемм перед монтажом — он рассчитан на 35 мм², но не все производители соблюдают этот параметр;
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) — перегрев снижает срок службы;
• При проектировании щита учтите глубину монтажа (44 мм) — выбирайте корпус с запасом по глубине;
• Для комплексной защиты добавьте УЗО после автомата — особенно там, где есть розетки в ванных комнатах или на улице;
• При замене старого автомата — убедитесь, что новый имеет ту же характеристику (C) и номинал (40 А), чтобы не нарушить координацию защиты.
