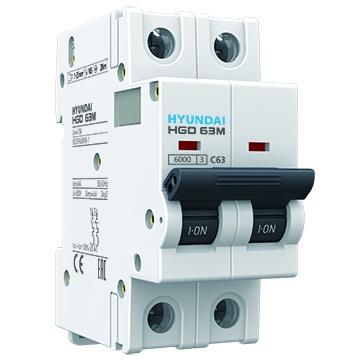

Автоматический выключатель HGD63-M 2PMCS0000C 00016 2 полюса, 16А, ток к.з. 6kA, хар-ка C | 13.04.000872 HYUNDAI

Автоматический выключатель модульный 2 полюса 16А 6кА характеристика C от Элком и HYUNDAI (арт. 13.04.000872) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках переменного тока.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 16А 6кА характеристика C защищает одновременно два фазных провода в однофазной сети до 415 В. Подходит для групповой защиты освещения, розеточных контуров, оборудования мощностью до 3,5 кВт. Часто используется в щитах жилых домов, офисов, малых производственных участков.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Количество полюсов: 2 - отключает две фазы одновременно, обеспечивает безопасную изоляцию цепи
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальное напряжение: 240 / 415 В - работает в сетях 230 В (фаза–ноль) и 400 В (трёхфазная система)
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Сечение проводника: до 25 мм2 - позволяет подключить медные провода большого сечения
• Глубина монтажа: 76,5 мм - требует достаточного места внутри распределительного щита
• Рабочий температурный диапазон: –25…+50 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (при наличии корпуса IP44 и выше)
• Род тока: AC - предназначена исключительно для переменного тока, не постоянным током

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём зацепления верхнего крепления и последующего нажатия до щелчка. Для надёжного соединения используйте клеммы с зажимом на 25 мм2 - не затягивайте силой рук, применяйте отвертку с регулируемым моментом. Обязательно соблюдайте полярность при подключении входа и выхода - хотя устройство не чувствительно к направлению тока, рекомендовано подключение сверху вниз согласно правилам ПУЭ.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60898-1 для аппаратов защиты бытового и аналогичного назначения. Продукция сертифицирована для рынка ЕАЭС. Наличие механического указателя положения контакта ("ON/OFF") позволяет визуально контролировать состояние устройства.

Преимущества

• Стандартная двухполюсная конструкция обеспечивает полное отключение обоих проводников - снижает риск поражения током при обслуживании
• Характеристика "C" хорошо сочетается с типичными бытовыми и легкопромышленными нагрузками, минимизируя ложные срабатывания
• Высокая отключающая способность (6 кА) делает её подходящей даже для объектов с близко расположенными источниками питания
• Поддержка больших сечений проводов (до 25 мм2) упрощает подключение к основным кабельным трассам

Ограничения применения

• Не для цепей постоянного тока - использование в DC системах вызывает опасность возгорания
• Запрещено применять в условиях температуры ниже –25 C или выше +50 C без внешней термической защиты
• Не является УЗО - не защищает от утечек тока на землю; требуется параллельная установка дифференциального автомата при необходимости
• Имеет ограниченную глубину монтажа (76,5 мм); не подходит для узких щитов с плотной компоновкой

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита холодильника, стиральной машины, водонагревателя
• Линии освещения с люминесцентными и LED-светильниками
• Оборудование на производстве: pumps, вентиляторы, конвейеры с пусковым током до 5×Iном

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 16 А достаточно 2,5 мм2 меди, но если провод 4–6 мм2 - этот выключатель справится
• На щите рядом с этим автоматическим выключателем модульным 2 полюса 16А 6кА характеристика C лучше расположить УЗО перед ним, чтобы получить комплексную защиту
• Не устанавливайте более одного такого аппарата на один модуль - он уже занимает 2 М, и перегрузка рейки приведёт к трудностям при дальнейшем расширении системы
• Проверяйте наличие щелчка при включении - отсутствие звука может говорить о деформированном механизме
• При использовании в сырых местах (гараж, подвал) обязательно поместите его в герметичный щит класса защиты IP54+
