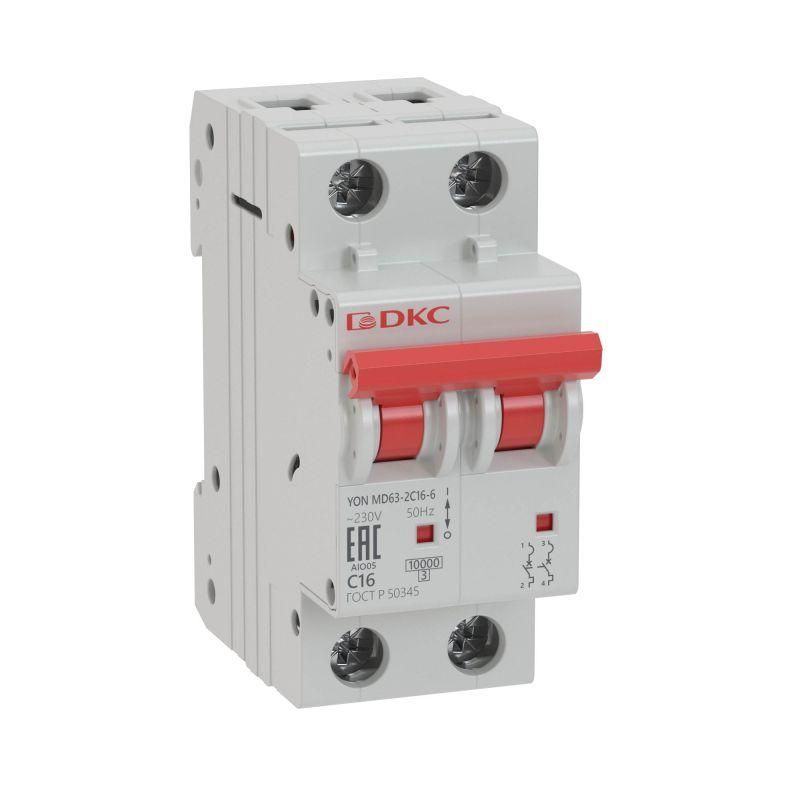

Выключатель автоматический двухполюсный YON MD63-2C16-6 6kA | DKC ДКС

Автоматический выключатель модульный двухполюсный 16А 6кА характеристика C от бренда YON (группа DKC), артикул md63-2c16-6, предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для цепей с переменным током 230 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А 6кА характеристика C защищает электрические цепи от повреждений при длительной перегрузке и внезапных коротких замыканиях. Он обеспечивает безопасное включение и отключение нагрузки вручную. Подходит для установки в щитах жилых домов, офисов, производственных участков и объектов коммунальной инфраструктуры. Применяется в сетях с напряжением до 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан выключатель
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно прервать
• Характеристика срабатывания: C - тип расцепления, подходящий для нагрузок со средним пусковым током (например, освещение, насосы, малые двигатели)
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, что повышает безопасность при обслуживании
• Тип тока: переменный (AC) - работает только в сетях с переменным током
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли
• Сечение провода: до 25 мм2 - допустимый диаметр подключаемых медных проводников
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 75 мм - требуемое пространство внутри щита для полноценной установки
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных и теплых помещениях, но не на улице без корпуса
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая термическое воздействие на проводку
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими скачками напряжения
• Частота: 50 МГц - указано некорректно, вероятно опечатка; реальная частота сети - 50 Гц

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдать порядок: фаза - на один контакт, ноль - на второй. Выключатель имеет вывод для нейтрального проводника, поэтому подходит для систем TN-S и TN-C-S. Возможна последующая установка дополнительных модулей: независимого расцепителя и вспомогательных контактов - они крепятся справа от основного устройства и заказываются отдельно.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60898-1 и EN 60898-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу даже при резких скачках напряжения. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря изолированному корпусу и степени защиты IP20. Устройство прошло испытания на механическую прочность и долговечность - гарантировано не менее 10 000 циклов включения-выключения.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь, включая нулевой провод, что важно для безопасности при ремонте
• Характеристика C - идеально сочетается с типичными бытовыми и легкопусковыми нагрузками (LED-освещение, холодильники, насосы)
• Высокая отключающая способность 6 кА - подходит для современных сетей с повышенной мощностью
• Поддержка дополнительных модулей - можно легко расширить функциональность без замены всего автомата
• Узкая конструкция - экономит место в распределительных щитах

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительного корпуса
• Нельзя использовать при температуре ниже –60 C - экстремальные холода выходят за пределы заявленного диапазона
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоры, сварочные аппараты) - лучше выбрать характеристику D
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания светильников и точечных LED-ламп
• Щитовая защита для насосов, вентиляторов, малых станков
• Фазово-нулевая защита вводного щита многоквартирного дома
• Комбинированный щит с дополнительными модулями (например, сигнализация состояния через вспомогательный контакт)

Практические советы

• Выбирая этот автомат, проверьте, чтобы глубина вашего щита была минимум 75 мм - иначе он не закроется крышкой
• Используйте провода сечением не больше 25 мм2 - большие провода не войдут в зажимы
• Если вам нужна удалённая возможность отключения (например, по сигналу от системы управления), заказывайте независимый расцепитель отдельно
• Для защиты от утечек тока обязательно используйте параллельно УЗО или дифавтомат - этот автомат не выполняет эту задачу
• При сборке щита помните: двухполюсный автомат занимает 2 модуля - планируйте расположение других устройств соответственно
• Не забудьте подписать автомат в щите - особенно если используется несколько аналогичных устройств
