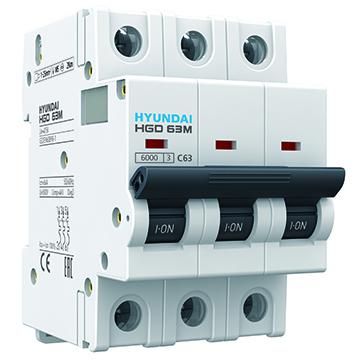

Автоматический выключатель HGD63-M 3PMCS0000C 00025 3 полюса, 25А, ток к.з. 6kA, хар-ка C | 13.04.000890 HYUNDAI

Автоматический выключатель модульный 3 полюса 25А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.000890) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Устройство устанавливается на DIN-рейку и подходит для нагрузок с умеренным пусковым током.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 25А 6кА характеристика C защищает трёхфазные цепи с номинальным напряжением до 415 В. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая повреждение проводки, оборудования и возгорание. Подходит для питания групповой нагрузки: электродвигатели, насосы, системы вентиляции, освещение, станки и другую промышленную технику. Часто используется в щитах управления, распределительных шкафах и на объектах с высокой плотностью потребителей.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика расцепителя: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Номинальное напряжение: 240/415 В - работает в однофазных (240 В) и трёхфазных (415 В) сетях;
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные броски напряжения до 6000 В;
• Сечение провода: до 25 мм2 - позволяет подключить медные жилы этого сечения без дополнительных наконечников;
• Монтаж: на DIN-рейку шириной 35 мм; занимает 3 модуля (54 мм); глубина установки - 76,5 мм;
• Рабочий температурный диапазон: от -25C до +50C - подходит для установки в неотапливаемых помещениях и на улице в закрытых шкафах.

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 25А 6кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке зажимом сзади - никаких болтов или креплений не требуется. Клеммы рассчитаны на ввод проводов сечением до 25 мм2. Перед подключением проверьте соответствие сечения провода и надёжность затяжки - слабый контакт вызывает нагрев. Монтаж допускается в вертикальном положении, горизонтальный не рекомендован производителем.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Применяет двухступенчатую систему защиты: тепловую (для перегрузок) и электромагнитную (для коротких замыканий). Наличие механического указателя состояния (ON/OFF) обеспечивает визуальный контроль. Отключение происходит при любом из полюсов - остальные также отключаются принудительно.

Преимущества

• Стандартная компактная форма - легко помещается в типовые щиты;
• Высокая отключающая способность (6 кА) - надёжно защищает даже при аварийных режимах;
• Широкий диапазон рабочих температур - подходит для холодных регионов и неотапливаемых помещений;
• Поддержка крупного сечения провода (до 25 мм2) - исключает необходимость переходников;
• Известные бренды Элком и HYUNDAI обеспечивают качество сборки и долговечность контактов.

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D;
• Не подходит для постоянного тока (DC) - только для переменного (AC);
• Запрещено использовать вне закрытых электрошкафов - не имеет достаточной степени защиты IP для открытой установки;
• Не рекомендуется для частого ручного включения/выключения - не является рубильником.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 5,5 кВт на конвейере;
• Распределение энергии в щите управления станка с несколькими потребителями;
• Обеспечение безопасности группы осветительных приборов в производственном цехе;
• Щитовая защита в складских помещениях с вентиляцией и насосами.

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 25А 6кА характеристика C, убедитесь, что суммарная нагрузка всех фаз не превышает 25 А на каждую;
• При использовании в условиях низких температур (-25…-15 C) перед первым включением дайте устройству адаптироваться к температуре комнаты;
• Проверяйте состояние контактов и клемм один раз в год - особенно в пыльных или влажных местах;
• Если планируете подключать многожильный провод - используйте наконечники для лучшего контакта;
• Не заменяйте этот выключатель на более низкий номинал (например, 16 А) - это вызовет ложные срабатывания.
