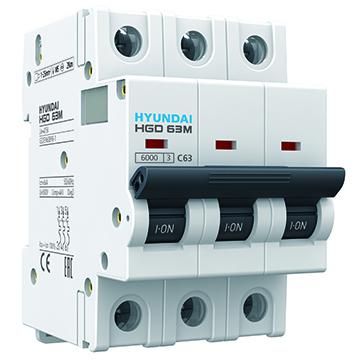

Автоматический выключатель HGD63-M 3PMCS0000C 00050 3 полюса, 50А, ток к.з. 6kA, хар-ка C | 13.04.000893 HYUNDAI

Автоматический выключатель модульный 3 полюса 50А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.000893) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 50А 6кА характеристика C защищает трёхфазные сети от сверхтоков. Подходит для установки в распределительных щитах на объектах с умеренной нагрузкой: производственные линии, насосные станции, системы вентиляции, кондиционирования и освещения. Применяется там, где требуется надёжная защита оборудования при запуске двигателей и других устройств с пусковыми токами.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 - защищает все три фазы одновременно, отключает всю цепь при аварии в любой из них.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, трансформаторы, люминесцентные лампы.
• Номинальное напряжение: 240 / 415 В - работает в сетях с линейным напряжением до 415 В (трёхфазные системы) и фазным до 240 В.
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения до 6000 вольт, например, от грозовых разрядов.
• Монтаж: на DIN-рейку шириной 35 мм - совместим со стандартными щитами.
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый).
• Глубина монтажа: 76,5 мм - требует достаточного места внутри шкафа для свободной установки и обслуживания.
• Сечение провода: до 25 мм2 - позволяет подключить медные одножильные провода этого сечения.
• Рабочий температурный диапазон: от -25C до +50C - подходит для установки в неотапливаемых помещениях, на улице (в защищённых щитах).

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 50А 6кА характеристика C устанавливается на стандартную DIN-рейку типа 35 мм. Для правильного монтажа необходимо обеспечить доступ к контактам и возможность затяжки зажимов моментом, соответствующим рекомендациям производителя. Клеммы рассчитаны на однопроволочные медные провода сечением до 25 мм2; многожильные провода требуют использования наконечников. Убедитесь, что глубина шкафа не менее 76,5 мм - иначе выключатель не поместится полностью.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности IEC 60947-2. Автоматический выключатель имеет механическую и электрическую изоляцию, предотвращающую случайное прикосновение к токоведущим частям. Отключение происходит при превышении порога тока - без задержки при КЗ и с времязадержкой при длительной перегрузке.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике C - меньше ложных срабатываний при запуске моторов.
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных авариях.
• Широкий диапазон рабочих температур - можно использовать в холодных и жарких условиях.
• Стандартный форм-фактор - легко заменяется аналогичными устройствами других брендов.

Ограничения применения

• Не предназначена для защиты цепей с высокими пусковыми токами (например, крупные асинхронные двигатели более 15 кВт) - возможны ложные отключения.
• Не подходит для постоянной работы при температурах ниже -25C или выше +50C - риск снижения надёжности.
• Не используется в цепях постоянного тока (DC) - только для переменного тока (AC).
• Не допускается использование с проводниками большего сечения - риск плохого контакта и нагрева.

Примеры использования

• Защита трёхфазного компрессора в системе кондиционирования.
• Щитовая защита группы мощных светильников на производстве.
• Подключение насосной станции с трёхфазным двигателем.
• Распределительный щит в цехе с оборудованием на 380 В.

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 50А 6кА характеристика C, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2 без наконечников.
• При установке в щите с ограниченной глубиной - убедитесь, что корпус не задевает заднюю стенку.
• Для долговечности не перегружайте выключатель - номинальный ток 50 А - это максимум, а не режим ежедневной работы.
• При замене старого автомата - сравните характеристики: тип C, 50 А, 6 кА - чтобы сохранить уровень защиты.
• Обратите внимание: этот автомат не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.
