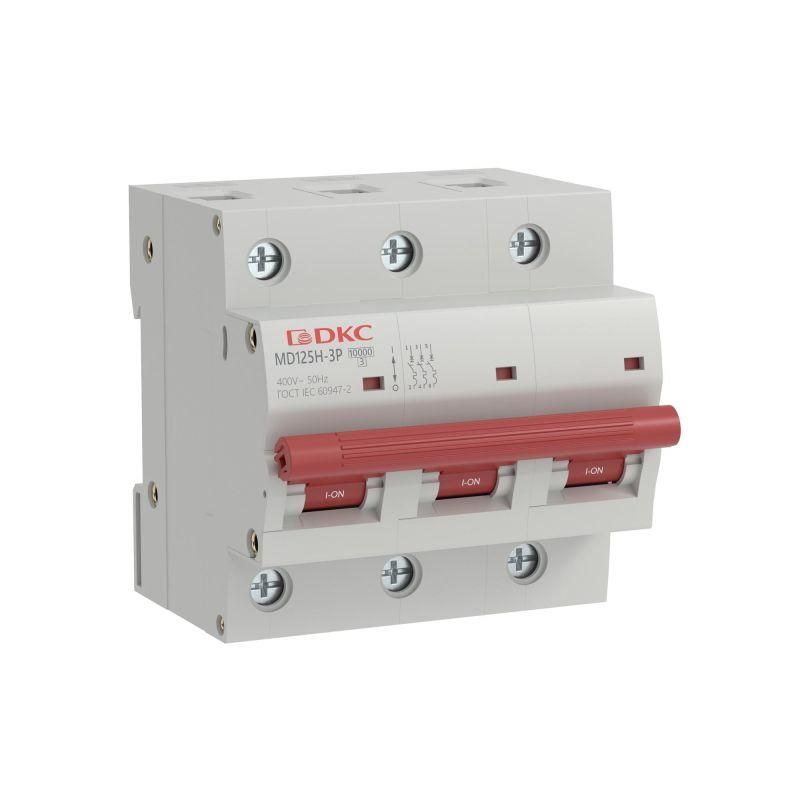

Автоматический выключатель модульный YON max типа MD125H, 10кА, 3 полюса, хар-ка B, 100А | MD125H-3PB100 DKC ДКС

Автоматический выключатель MD125H-3PB100 от DKC (YON MAX) - трёхполюсный модульный аппарат на 100 А с характеристикой B и током отключения 10 кА, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

MD125H-3PB100 используется для защиты групповых цепей в электрощитах. Подходит для обеспечения безопасности проводки в квартирах, частных домах, офисах, торговых центрах и общественных зданиях. Применяется там, где требуется надёжная защита от перегрузок и импульсных токов короткого замыкания. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования.

Технические характеристики

• Тип: модульный автоматический выключатель
• Номинальный ток: 100 А
• Число полюсов: 3
• Характеристика срабатывания: B - чувствителен к умеренным пусковым токам (например, освещение, бытовые приборы)
• Кратковременная отключающая способность: 10 кА
• Рабочее напряжение: до 415 В переменного тока (AC)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Габариты: соответствует стандартному модулю 18 мм (умещается в типовые DIN-рейки)

Совместимость и монтаж

MD125H-3PB100 совместим с любыми шкафами и щитами, оборудованными DIN-рейкой стандарта EN 60715. Устанавливается легко: защёлкивается на рейке одним движением. Клеммы рассчитаны на медные провода сечением от 16 до 95 мм2. Для подключения используйте гильзы или наконечники при сечении выше 25 мм2. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, не распространяет горение и сохраняет целостность даже при перегреве. Наличие семи заклёпок усиливает жёсткость корпуса и предотвращает деформацию при аварийных режимах.

Преимущества

• Высокая надёжность срабатывания при перегрузках и КЗ благодаря точной настройке характеристики B
• Ударопрочный и огнеупорный корпус снижает риск возгорания при аварии
• Удобный визуальный индикатор положения контактов - видно, включен ли выключатель
• Гарантия производителя - 5 лет
• Широкий ассортимент серии YON MAX позволяет собрать полную систему защиты одного класса

Ограничения применения

• Не предназначен для частого ручного включения/выключения - не является рубильником
• Не работает в условиях повышенной влажности, запылённости или на улице - требует установки внутри щита
• Не подходит для защиты двигателей с высокими пусковыми токами (для них нужна характеристика C или D)
• Максимальный ток - 100 А; для больших нагрузок требуется другой тип аппарата

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, духовой шкаф)
• Щитовая защита этажа в многоэтажном доме
• Линия питания кондиционеров в торговом центре
• Распределительный щит административного здания

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 100 А рекомендовано сечение не менее 25 мм2 меди
• Избегайте установки рядом с источниками тепла - перегрев влияет на срок службы
• При сборке щита убедитесь, что все провода плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• MD125H-3PB100 - часть серии YON MAX; для однородности системы выбирайте другие устройства из этой же серии
• Не заменяйте этот автомат на более мощный без пересчёта всей сети - это создаёт опасность перегрева проводки
