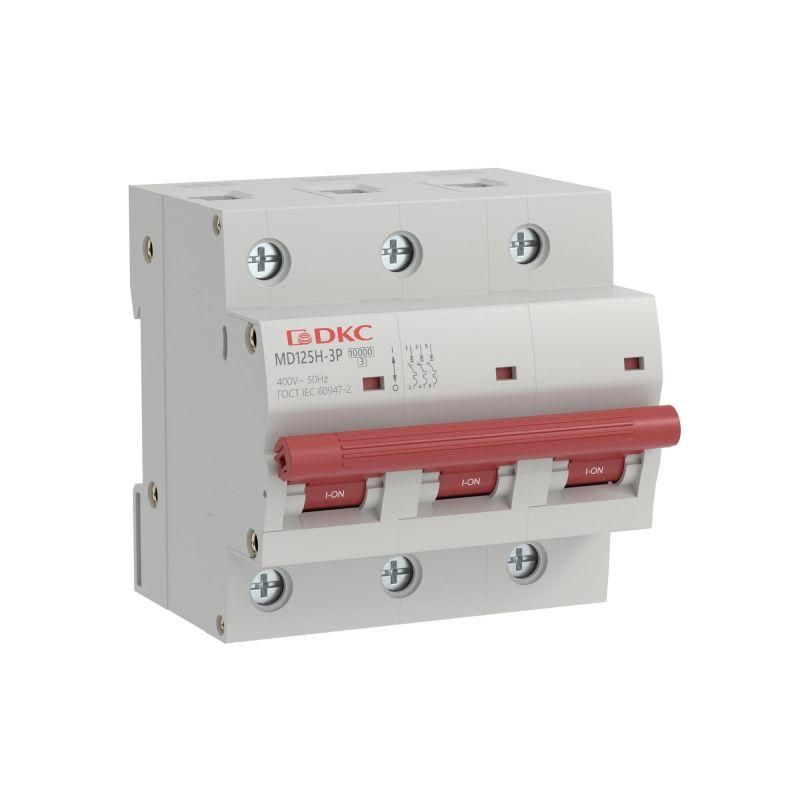

Автоматический выключатель модульный YON max типа MD125H, 6кА, 3 полюса, хар-ка C, 100А | MD125H-3PC100 DKC ДКС

Автоматический выключатель модульный YON MAX типа MD125H-3PC100 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд DKC, артикул md125h-3pc100.

Назначение и область применения

Автоматический выключатель md125h-3pc100 защищает трёхфазные сети переменного тока с номинальным напряжением 400 В. Он рассчитан на работу в условиях частых перегрузок и кратковременных бросков тока - например, при запуске двигателей, насосов, конвейеров или групп освещения. Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных площадок и объектов социальной инфраструктуры. Также используется для ручного включения и отключения цепей, когда требуется надёжное и безопасное управление питанием.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с умеренным пусковым током (электродвигатели, светильники, бытовые приборы)
• Номинальное напряжение: 400 В AC - работает в сетях 380–415 В
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 10 кВ - устойчив к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Поперечное сечение провода: до 50 мм2 - позволяет подключать мощные медные кабели
• Частота: 50 Гц - соответствует стандартной сети в РФ и странах СНГ
• Модульная ширина: 4,5 модуля - занимает 81 мм по ширине (стандарт 17,5 мм на модуль)
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, повышает безопасность оборудования
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем переходных процессов
• Степень загрязнения: 3 - допускает использование в помещениях с повышенной запылённостью (производственные цеха, склады)
• Рабочий диапазон температур: от -25C до +40C - подходит для неотапливаемых помещений, подвалов, технических этажей

Совместимость и монтаж

Автоматический выключатель md125h-3pc100 монтируется на стандартную DIN-рейку 35 мм. Ширина 4,5 модуля позволяет легко разместить его в щите вместе с другими устройствами. Для подключения используйте провода сечением до 50 мм2 - рекомендуется зачищать изоляцию на 9–10 мм, что указано на корпусе. На лицевой стороне есть схема, показывающая правильную глубину зачистки и момент затяжки контактных болтов - это исключает перегрев и плохой контакт. Монтаж выполняется без инструментов: выключатель фиксируется защёлкой на рейке. После установки проверьте плотность фиксации - он не должен качаться.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Его конструкция прошла испытания на 8000 операций под нагрузкой и 20 000 механических циклов - вдвое больше нормы. Корпус изготовлен из армированного стекловолокном полиамида, не поддерживающего горение. Класс токоограничения 3 и категория перенапряжения IV обеспечивают защиту как самого автомата, так и подключённого оборудования. Сертифицирован для работы в условиях степени загрязнения 3 - подходит для промышленных условий.

Преимущества

• Удобный монтаж: схема на корпусе помогает правильно подготовить провод и затянуть контакты без лишних усилий
• Высокая надёжность: срок службы в 2 раза выше требований ГОСТ благодаря тестированию на 20 000 циклов
• Селективная защита: совместим с автоматами других характеристик (B, D) - позволяет организовать многоступенчатую систему защиты без ложных срабатываний
• Эргономичный дизайн: единый стиль всей линейки YON MAX упрощает обслуживание и визуальный контроль
• Ударопрочный корпус: устойчив к механическим воздействиям, не деформируется при случайных удара
• Гарантия 5 лет - подтверждает качество производства и контроль на всех этапах сборки

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого ручного включения/отключения более 10 раз в день - хотя выдерживает 20 000 циклов, частые операции снизят срок службы
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные тяжёлые двигатели) - лучше использовать характеристику D
• Требует наличия свободного пространства в щите: глубина 77,3 мм и ширина 81 мм должны учитываться при планировании компоновки

Примеры использования

• Главный ввод в квартире или коттедже - защита всей группы потребителей
• Щит на этаже многоквартирного дома - распределение питания по комнатам и бытовым приборам
• Промышленный щит управления - защита трёхфазных насосов, вентиляторов, конвейеров
• Объекты общественного питания - защита плит, холодильного оборудования, освещения
• Складские помещения - обеспечение безопасности при работе с электроинструментом и освещением

Практические советы

• Выбирая автомат md125h-3pc100, убедитесь, что суммарная нагрузка на защищаемую цепь не превышает 100 А - учтите коэффициент спроса
• Используйте кабель сечением 25–50 мм2 - меньшее сечение вызовет нагрев, большее - не поместится в клеммы
• При установке рядом с другим автоматом соблюдайте минимальный зазор 10 мм - это необходимо для теплоотвода
• Для селективной защиты - сочетайте этот автомат с выключателями B или D на ответвлениях, чтобы избежать “ложных” отключений
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности или запылённости
• Доступен во всех регионах России - заказ можно оформить через любых официальных дистрибьюторов DKC
