Автоматический выключатель модульный YON max типа MD63H, 10кА, 2 полюса, хар-ка C, 10А | MD63H-2PC10 DKC ДКС

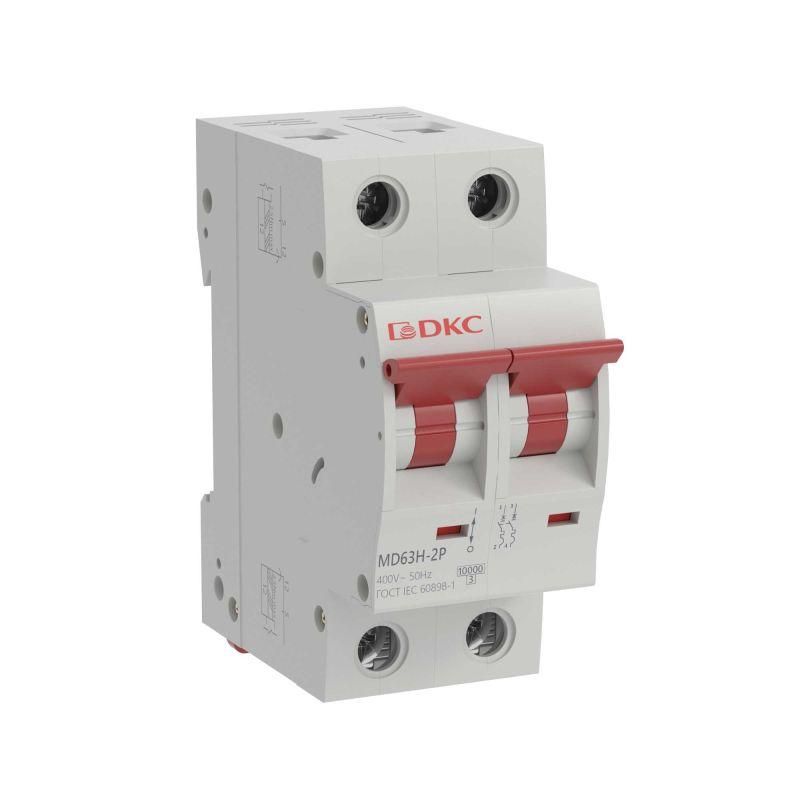

Автоматический выключатель YON MAX md63h-2pc10 - двухполюсный модульный аппарат с номинальным током 10 А и характеристикой C, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и коммерческих сетях переменного тока 400 В. Устройство совместимо с DIN-рейкой и подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель YON MAX md63h-2pc10 защищает одиночные группы потребителей - освещение, розеточные контуры, бытовую технику и другое оборудование до 10 А. Подходит для использования в распределительных щитах квартир, частных домов, офисов, магазинов и других объектов с однофазной сетью 230/400 В. Наличие коммутируемого нейтрального проводника позволяет применять его там, где требуется отключение обоих проводников (фаза + ноль) одновременно - например, в системах TN-S или TT.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Количество полюсов: 2 - отключаются фаза и ноль одновременно
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - рассчитан на работу в сетях стандарта Европы и России
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловые и механические повреждения в цепи
• Категория перенапряжения: III - допустимо использование в распределительных устройствах, а не только в оконечных точках
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; пылевлагозащита отсутствует
• Количество модулей: 2 - занимает два стандартных модуля (17,5 мм каждый) на DIN-рейке
• Глубина монтажа: 69,9 мм - требуемый запас места внутри шкафа
• Рабочая температура: от –10 C до +45 C - не рекомендуется установка в неотапливаемых помещениях зимой
• Поперечное сечение провода: до 25 мм2 - можно подключать медные провода этого сечения

Совместимость и монтаж

Устройство YON MAX md63h-2pc10 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требуется. Выключатель подходит для скрытого монтажа в нишах стен, что удобно при сборке щитов в стенах из гипсокартона или бетона. Оба контакта (фаза и ноль) коммутируются, поэтому важно соблюдать полярность при подключении: входные провода должны быть подведены сверху, выходные - снизу. Максимальное сечение провода - 25 мм2, минимальное - 0,5 мм2 (по нормам IEC). Не используйте алюминиевые провода - они не соответствуют требованиям к контактам аппарата.

Безопасность и стандарты

YON MAX md63h-2pc10 соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Серия YON max прошла сертификацию в рамках системы EAC (Таможенного союза). Устройство имеет класс защиты от поражения током - Class II (двойная изоляция), что исключает необходимость заземления корпуса.

Преимущества

• Двухполюсное отключение - полное отсоединение фазы и нуля, повышает безопасность при обслуживании
• Высокая отключающая способность (10 кА) - надежно работает даже в условиях слабой сети с большим током КЗ
• Характеристика C - идеально сочетается с типичными бытовыми нагрузками, не ложно срабатывает при пуске двигателей
• Компактность - всего 2 модуля, экономит место в щите
• Совместимость с другими изделиями серии YON max - легко формировать единый щит с одинаковым дизайном и качеством

Ограничения применения

• Не предназначен для работы при температуре ниже –10 C - возможны отказы в холодных помещениях (гаражи, неотапливаемые чердачные щитовые)
• Степень защиты IP20 - нельзя использовать во влажных местах (ванная, баня, улица, подвалы с сыростью)
• Не подходит для мощных промышленных машин с высокими пусковыми токами (более 5–7×Iн) - для них нужна характеристика D
• Не применяется в цепях постоянного тока - только для AC 50 Гц
• Не следует использовать для защиты оборудования с частыми включениями (более 10 раз в день) - срок службы контактов ограничен

Примеры использования

• Защита розеточной группы в спальне или детской комнате
• Отдельный автомат для кухонной плиты или микроволновой печи
• Щитовая защита освещения в коридоре или на лестнице
• Распределительный щит в коттедже - вместо одного трёхполюсного, используются два двухполюсных для разных этажей
• Объекты социальной инфраструктуры: школы, поликлиники, административные здания - как часть стандартизированной системы YON max

Практические советы

• При замене старого автомата проверьте сечение проводов - если они меньше 2,5 мм2, то 10 А - избыточная защита, лучше выбрать 6 А
• Используйте YON MAX md63h-2pc10 в паре с УЗО, если есть риск поражения током (розетки, ванная, кухня)
• Не затягивайте клеммы слишком сильно - это деформирует контакты и приведёт к нагреву
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг аппарата для теплоотвода
• Если в вашем щите уже установлены автоматы другой серии - YON MAX md63h-2pc10 будет работать корректно, но внешний вид и механизм отключения будут отличаться
