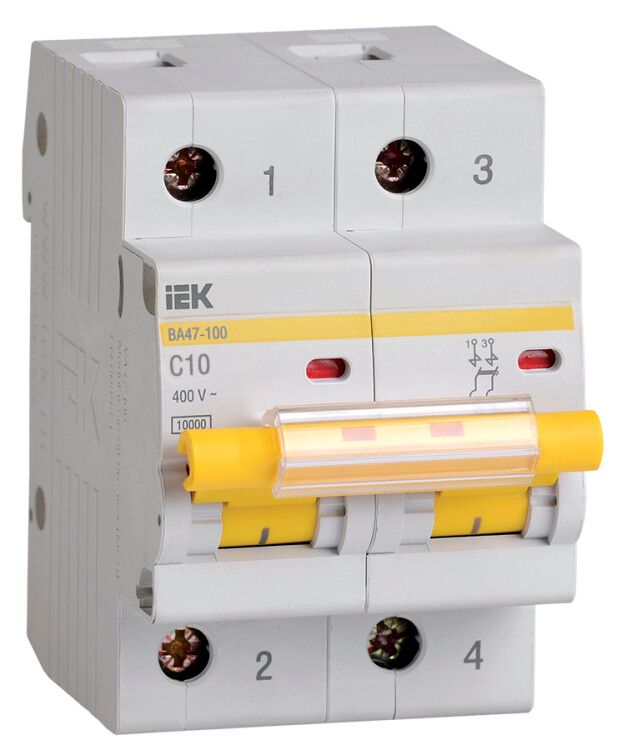

Выключатель автоматический двухполюсный ВА47-100 10А C 10кА KARAT | MVA40-2-010-C IEK

Автоматический выключатель ВА47-100 от IEK - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектов. Артикул mva40-2-010-c соответствует модели с номиналом 10 А и характеристикой C.

Назначение и область применения

ВА47-100 предназначен для защиты групповых и распределительных цепей с активной и индуктивной нагрузкой. Применяется в вводно-распределительных устройствах (ВРУ) бытовых и промышленных электроустановок. Подходит для защиты освещения, розеточных групп, оборудования с пусковыми токами - например, насосов, компрессоров, вентиляторов.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В
• Количество полюсов: 2 - защищает два фазных провода одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренными пусковыми токами (например, светильники, малые двигатели)
• Тип тока: AC - работает только с переменным током
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая повреждения в цепи
• Тип расцепителя: электромагнитный и тепловой - двойная защита: от КЗ (мгновенно) и от перегрузки (с задержкой)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN
• Глубина монтажа: 74,3 мм - требуется свободное пространство в щите
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C, допустима повышенная влажность

Совместимость и монтаж

ВА47-100 монтируется на DIN-рейку шириной 35 мм. Устройство имеет защёлку с двойным фиксированным положением - обеспечивает прочную посадку даже при вибрациях. Для подключения используются зажимы с насечками, которые улучшают контакт и снижают нагрев. Максимальное сечение кабеля - 25 мм2, что позволяет использовать как многожильные, так и одножильные провода. Убедитесь, что в щите достаточно места по глубине (74,3 мм) и по ширине (3 модуля = 54 мм).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует сертифицированную надёжность и безопасность при работе в сетях до 400 В. Класс токоограничения 3 и отключающая способность 10 кА обеспечивают соответствие современным требованиям к вводным автоматам.

Преимущества

• Двойная защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Яркий индикатор положения контактов - легко определить, включен ли автомат
• Широкая рукоятка с удобной поверхностью - проще включать/выключать, особенно в перчатках
• Насечки на зажимах - минимизируют нагрев и предотвращают ослабление контакта
• Поддержка установки дополнительных устройств (блокировки, сигнализации) - возможно расширение функционала
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• IP20 не защищает от воды и пыли - нельзя устанавливать вне щита или в сырых местах
• Характеристика C не рекомендована для мощных двигателей с высокими пусковыми токами (например, сварочные аппараты); для них лучше выбрать D
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита группы розеток в квартире или офисе
• Вводной автомат в этажном щите многоквартирного дома
• Щит управления насосной станцией
• Распределительный автомат для освещения в производственном цеху
• Цепь питания кондиционера или вентилятора с умеренными пусковыми токами

Практические советы

• Выбирая между ВА47-100 и аналогичными устройствами, проверьте глубину щита - 74,3 мм требует достаточного внутреннего пространства
• При подключении кабеля 25 мм2 используйте только качественные наконечники, чтобы избежать перегрева
• Для систем с частыми пусками (например, холодильники) убедитесь, что характеристика C подходит - если автоматы часто выбиваются, рассмотрите вариант с характеристикой D
• ВА47-100 от IEK совместим с другими изделиями серии KARAT - можно собрать единый щит с одинаковым дизайном и качеством
• Перед первым запуском проверьте, что рукоятка находится в положении “OFF” - затем включите её плавно, без усилия
