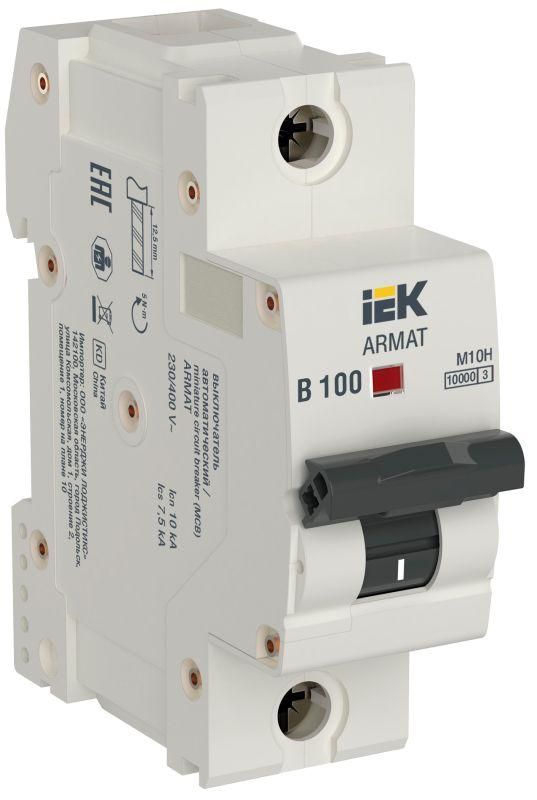

Автоматический выключатель однополюсный M10H 1P B 100A ARMAT | AR-M10H-1-B100 IEK

Автоматический выключатель однополюсный B 100A M10H от IEK - это надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Артикул ar-m10h-1-b100 рассчитан на работу в сетях переменного тока с номинальным напряжением до 400 В и применяется в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель однополюсный B 100A M10H предназначен для защиты электрических цепей от длительных перегрузок и токов короткого замыкания. Подходит для установки в распределительных щитах, где требуется защита групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 22 кВт. Применяется в жилых домах, административных зданиях, малых производствах и объектах с умеренным уровнем нагрузки.

Технические характеристики

• Номинальный ток: 100 А - позволяет работать с нагрузками до 22 кВт при 230 В
• Количество полюсов: 1 - управление одной фазой
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 690 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить аварийный ток до 10 тысяч ампер
• Характеристика расцепителя: B - срабатывает при токе 3–5 кратном от номинала, подходит для бытовых и слаботочных нагрузок
• Род тока: переменный (AC), частота 50 Гц
• Сечение подключаемого провода: 1–35 мм2 - совместим с медными проводниками стандартных сечений
• Ширина: 1 модуль - занимает минимальное место на DIN-рейке
• Рабочая температура: от –40 C до +70 C - работает в холодных и жарких условиях
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Номинальный момент затяжки клемм: 5 Нм - требует точного момента при подключении
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Автоматический выключатель однополюсный B 100A M10H монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Клеммы обеспечивают надёжное соединение с проводами сечением 1–35 мм2. Для многожильных проводов рекомендуется использовать наконечники. Обратите внимание: максимальное сечение, указанное в спецификации - 35 мм2, хотя некоторые аналоги допускают до 50 мм2 - здесь это невозможно. Также возможно подключение до четырёх дополнительных устройств серии AUX (например, сигнализационных контактов или катушек отключения).

Безопасность и стандарты

Автоматический выключатель M10H соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытового и аналогичного использования). Это гарантирует соответствие международным нормам безопасности, испытаний и долговечности. Устройство имеет двойной разрыв контактной системы - при отключении размыкаются два контакта, что снижает риск возгорания и повышает надёжность.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага
• Две дугогасительные камеры с 24 пластинами - эффективнее гасят дугу, чем одиночные камеры
• Омеднённая ферромагнитная скоба и дугогасительный кокон - минимизируют эрозию контактов
• Индикатор положения контактов - чётко показывает состояние “Вкл./Выкл.”, упрощает диагностику
• Усиленный корпус - устойчив к механическим воздействиям и перегреву
• Дополнительный изоляционный кожух - предотвращает случайные прикосновения к клеммам
• Запас по присоединительной способности - возможность подключения проводов до 50 мм2 (при использовании наконечников)

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +70 C - возможен перегрев и выход из строя
• IP20 - не защищён от пыли и влаги, нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых шкафах без дополнительной защиты
• Характеристика B - не подходит для нагрузок с высокими пусковыми токами (например, мощные двигатели, компрессоры); для них нужна характеристика C или D
• Один полюс - не используется для трёхфазных систем или защиты нулевых проводников
• Не поддерживает автоматическое включение после срабатывания - требует ручного восстановления

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 22 кВт
• Щитовая защита осветительных цепей в многоэтажном доме
• Линия питания бытового электрооборудования: бойлер, стиральная машина, духовой шкаф
• Распределительный щит на производстве для управления одним фазовым участком

Практические советы

• При подключении используйте наконечники для многожильных проводов - это исключит ослабление контакта со временем
• Затягивайте клеммы именно 5 Нм - недостаточно или слишком сильно затянутые клеммы вызывают нагрев и отказ
• Не устанавливайте рядом с источниками тепла (печи, радиаторы) - перегрев снизит срок службы
• Проверяйте индикатор положения перед обслуживанием - он даёт уверенность, что питание действительно отключено
• Для защиты цепей с пусковыми токами (электродвигатели, насосы) выбирайте автомат с характеристикой C, а не B
• При сборке щита учитывайте ширину 1 модуль - легко сочетается с другими устройствами серии M10H
