Автоматический выключатель PRO VA63-2P06B4.5 ВА47-63 2P 6А кривая B 4,5кА | Б0059377 ЭРА

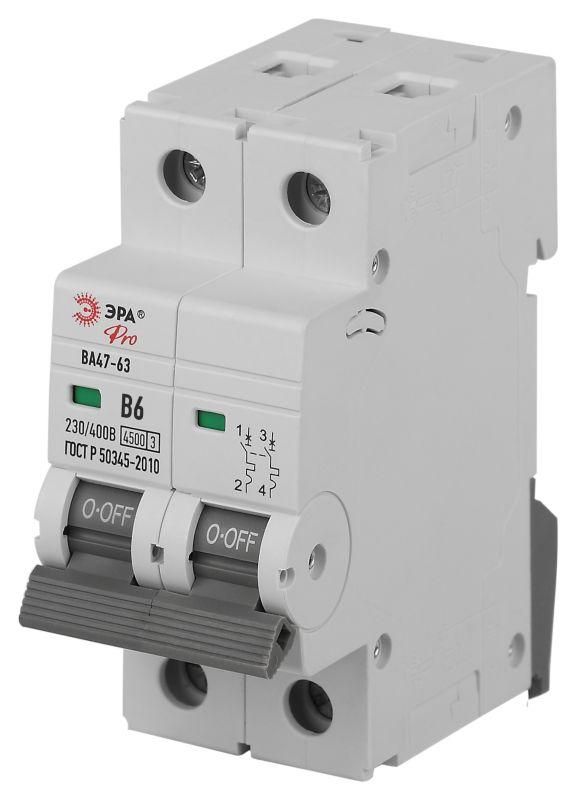

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 6 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легкопромышленных сетей от перегрузок и коротких замыканий. Подходит для скрытого монтажа в распределительных щитках, обеспечивает надежную работу при температуре от –40 до +50 C.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Его характерная кривая B делает его идеальным для сетей с умеренными пусковыми токами: освещение, розеточные группы, домашняя техника (телевизоры, холодильники, компьютеры), малые насосы и вентиляторы. Устройство рассчитано на переменный ток частотой 50 Гц и работает в жилых, офисных и административных зданиях.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может безопасно проводить длительно.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он предназначен.
• Количество полюсов: 2 - защищает два фазных провода одновременно, применяется в однофазных сетях 220/400 В.
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель сможет безопасно отключить.
• Характеристика срабатывания: B - срабатывает при токах от 3–5×номинала, что оптимально для слаботочных и бытовых нагрузок.
• Изолирующее напряжение (Ui): 660 В - предельное напряжение между токоведущими частями и корпусом, обеспечивающее электроизоляцию.
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - способность противостоять высоковольтным скачкам (например, от грозовых разрядов).
• Класс токоограничения: 3 - один из самых быстродействующих классов, снижающий энергию КЗ, повышающий безопасность оборудования.
• Степень защиты IP20: защита от предметов больше 12,5 мм, но не от воды - подходит только для внутреннего монтажа в закрытых щитах.
• Рабочий диапазон температур: от –40 C до +50 C - позволяет использовать даже в неотапливаемых помещениях.
• Сечение проводов: 1–25 мм2 - совместим со всеми распространенными медными проводниками в бытовой проводке.
• Ширина модуля: 2 М - занимает две стандартные позиции в DIN-рейке (35 мм каждая).
• Глубина монтажа: 74 мм - требует достаточного места внутри щита для установки и свободной работы механизмов.
• Тип тока: AC - работает только с переменным током, не предназначена для постоянного тока.

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 74 мм глубины в щите. Подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в стеновые ниши. Присоединение проводов осуществляется через винтовые зажимы - допускаются многожильные и одножильные провода сечением от 1 до 25 мм2. Перед затяжкой рекомендуется зачистить провода до металлического блеска и проверить надежность контакта рукой после затяжки винта.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60898-1 и ГОСТ Р 50345, которые регламентируют безопасность автоматических выключателей для бытового и аналогичного применения. Класс токоограничения 3 гарантирует минимальную тепловую и механическую нагрузку на проводку во время аварии. Номинальное импульсное напряжение 4000 кВ обеспечивает защиту от переходных процессов, возникающих при ударах молнии или включения мощных потребителей.

Преимущества

• Высокая скорость отключения благодаря классу токоограничения 3 - снижает риск повреждений проводки и оборудования.
• Широкий диапазон рабочих температур - надежно функционирует в суровых условиях (гаражи, чердачные щиты).
• Фиксация на DIN-рейке с четким щелчком - удобен для быстрой замены и обслуживания.
• Прозрачная крышка корпуса - позволяет визуально контролировать положение рычага (включен / отключен).
• Совместимость с другими изделиями серии ВА47-63 PRO - легко формируется единая система защиты в одном щите.

Ограничения применения

• Не трехфазных сетей - только для однофазных цепей с двумя полюсами.
• IP20 исключает использование вне помещений или в сырых местах (ванная, баня, улица).
• Не подходит для защиты двигателей с большим пусковым током (насосы, компрессоры) - для них нужна кривая C или D.
• Не предназначен для управления нагрузкой вручную часто - не является рубильником, частые включения/выключения снизят срок службы.
• Не работает с постоянным током - нельзя применять в системах PV, UPS или автомобильной электронике.

Примеры использования

• Защита розеточной группы в квартире - холодильник, микроволновка, зарядные устройства.
• Освещение в коридоре, кухне, детской комнате.
• Щитовая группа для бытовой техники в коттедже или офисе.
• Обеспечение безопасности в распределительном щите дома с учетом типовой нагрузки.

Практические советы

• Выбирая автомат, всегда сравнивайте суммарную мощность всех подключенных устройств - она должна быть меньше 6 А × 220 В = 1320 Вт.
• При замене старого автомата убедитесь, что новое устройство имеет ту же кривую (B) и номинал (6 А) - изменение может привести к ложным сработкам или отказу защиты.
• Проверьте соответствие сечения провода: для 6 А достаточно 2,5 мм2 меди, но если проводка старая - лучше использовать 4 мм2.
• Не забудьте про место в щите: ВА47-63 PRO ЭРА занимает 2 модуля и требует 74 мм глубины - планируйте расположение других элементов заранее.
• При сборке щита используйте качественные перемычки - плохой контакт может вызвать нагрев и выход из строя даже исправного автомата.
