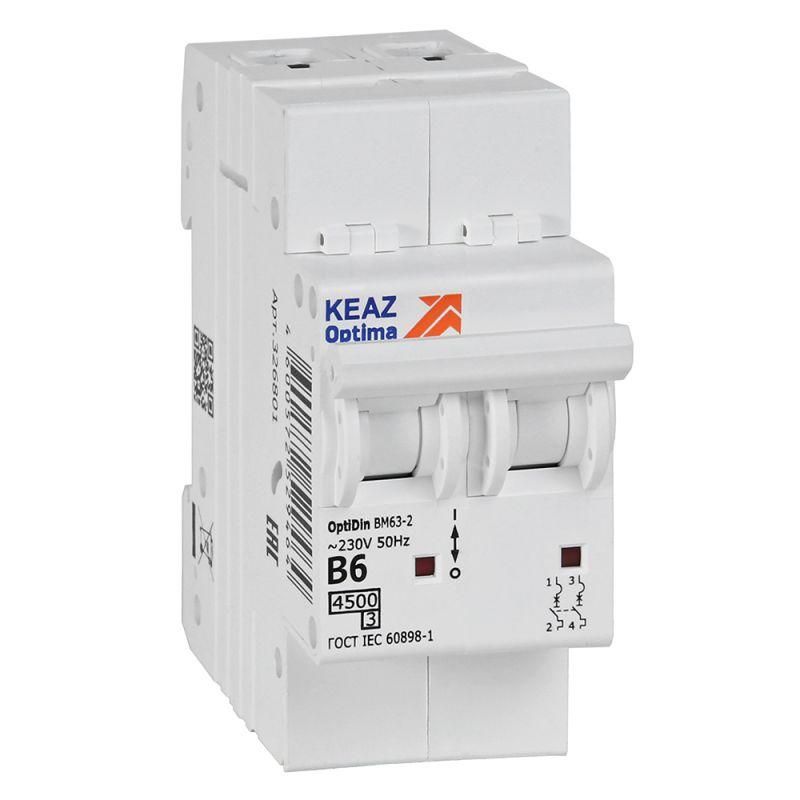

Выключатель автоматический двухполюсный 6А B 4,5кА AC OptiDin BM63-2B6-4,5-УХЛ3 - 329508 КЭАЗ

Автоматический выключатель КЭАЗ OptiDin BM63 4,5 кА - двухполюсный модульный аппарат на 6 А, предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Подходит для установки в квартирных и этажных щитах, обеспечивает надёжное отключение при аварийных ситуациях.

Назначение и область применения

Выключатель автоматический двухполюсный 6А B 4,5кА AC УХЛ3 используется для защиты одиночных групповых цепей в жилых зданиях: освещения, розеток, бытовой техники. Применяется в распределительных, квартирных и этажных щитах. Обеспечивает безопасную коммутацию нагрузки до 30 раз в сутки. Подходит для систем с напряжением до 230 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - отключает фазу и ноль одновременно, что важно для безопасности в однофазных сетях
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–230 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 2 - занимает два модуля (36 мм) в щите
• Сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для влажных помещений
• Рабочая температура: от –70 C до +60 C - работает даже в неотапливаемых помещениях, например, на балконе или в подвале
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижая риск повреждения проводки
• Категория перенапряжения: IV - допустимо применение в местах подключения к основному вводу, где возможны высокие скачки напряжения
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, соответствует требованиям ПУЭ для современных систем

Совместимость и монтаж

Выключатель КЭАЗ OptiDin BM63 4,5 кА устанавливается на DIN-рейку типа 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 75 мм. Подключаются провода сечением 1–25 мм2 через зажимы с винтами. Нулевой проводник также коммутируется - это требование для новых нормативов. Не используйте многожильные провода без наконечников - они могут ослабнуть со временем. Проверьте соответствие посадочных размеров перед установкой.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 для устройств защиты бытовых и аналогичных объектов. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в обычных сухих помещениях без пылевых и влагосодержащих выбросов. Класс перенапряжения IV позволяет использовать его на входе в квартиру, после счётчика. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды - не устанавливайте в ванных комнатах, банях или на улице.

Преимущества

• Двухполюсное отключение - полностью размыкает цепь, включая ноль, что повышает безопасность при обслуживании
• Характеристика B - оптимальна для домашней техники, не ложно срабатывает при запуске двигателей или светодиодных ламп
• Высокая отключающая способность 4,5 кА - гарантирует надёжность даже при серьёзных КЗ в старых сетях
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых щитах зимой
• Поддержка коммутируемого нуля - соответствует актуальным требованиям ПУЭ и ГОСТ Р 50345

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей
• IP20 не допускает использование во влажных помещениях (ванная, кухня без защиты, подвал с сыростью)
• Не рекомендован для мощных нагревательных приборов выше 1,4 кВт (при 230 В) - лучше выбрать 10 А или выше
• Не предназначен для частого ручного включения/выключения более 30 раз в день - это сокращает срок службы механики
• Не совместим с системами постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельный автомат для кухонной вытяжки и микроволновой печи
• Щит на этаже многоквартирного дома - защита одной квартиры
• Автомат для освещения в коридоре и холле
• Щит на балконе или в кладовой, где установлены розетки для инструментов

Практические советы

• Выбирая автомат, проверяйте, чтобы номинальный ток был чуть больше суммарной нагрузки цепи - для 6 А максимум 1,3–1,4 кВт
• Используйте наконечники НШВИ для многожильных проводов - так контакт будет надёжнее
• Перед установкой убедитесь, что щит имеет достаточную глубину (минимум 75 мм)
• Не путайте с трехполюсными автоматами - этот аппарат только для однофазных сетей
• Если в вашем щите уже стоит другой автомат КЭАЗ OptiDin - этот точно совместим по форме, размерам и креплениям
• Для повышенной надёжности в старых домах с плохой проводкой - сочетайте с УЗО, хотя сам автомат не является УЗО
