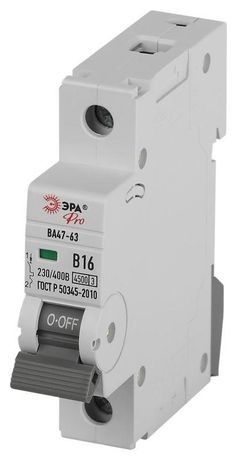

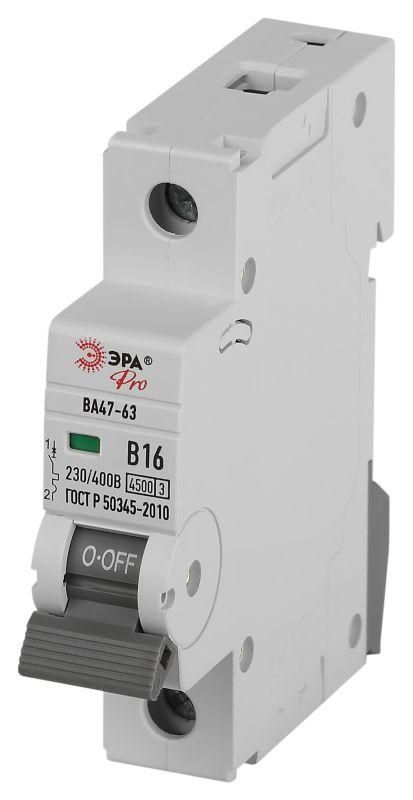

Автоматический выключатель PRO VA63-1P16B4.5 ВА47-63 1P 16А кривая B 4,5кА | Б0059370 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат на 16 А с кривой срабатывания B, предназначенный для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надежность и соответствие стандартам, а артикул б0059370 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты одиночных линий с переменным током 230 В, где требуется селективное отключение при перегрузках и коротких замыканиях. Подходит для установки в жилых, офисных и административных зданиях - защищает освещение, розеточные группы, бытовую технику и оборудование с невысокими пусковыми токами, например, компьютеры, телевизоры, холодильники, вентиляторы.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с переменным током 50 Гц.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: B - отключение происходит при токах от 3 до 5 номинальных (48–80 А), что оптимально для слаботочных и бытовых нагрузок.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловое воздействие на провода при КЗ.
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к грозовым и коммутационным перенапряжениям.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Рабочая температура: от –40 C до +50 C - допустима установка в неотапливаемых помещениях, щитовых, на улице внутри корпусов.
• Сечение проводов: 1–25 мм2 - совместим с медными проводниками от 1 до 25 квадратных миллиметров.
• Ширина: 1 модуль - занимает один стандартный модуль в DIN-рейке (17,5 мм).
• Глубина монтажа: 74 мм - требует достаточного места в щите для фиксации и подключения.

Совместимость и монтаж

Выключатель ВА47-63 предназначен для установки на DIN-рейку типа 35 мм. Монтаж возможен как в открытых, так и в скрытых распределительных щитах - благодаря компактной форме и глубине 74 мм он легко помещается в типовые пластиковые и металлические корпуса. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводами сечением 1–25 мм2. Установка осуществляется одним движением: защелкивание на рейке, затяжка контактов. Обязательно соблюдайте полярность при подключении входа/выхода - хотя для однополюсного аппарата она не влияет на функциональность, рекомендовано соблюдать схему “вход сверху” для единообразия в щите.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств защиты бытовых и аналогичных установок. Категория перенапряжения III указывает на применение в местах с повышенной вероятностью импульсных перенапряжений - например, вводные щиты или участки рядом с силовым оборудованием. Степень загрязнения 2 означает, что допускается временное наличие некондуктивной пыли, но не проводящей - поэтому не применяйте в сырых, пыльных или химически активных средах без дополнительной защиты корпуса.

Преимущества

• Высокая точность срабатывания по кривой B - минимизация ложных отключений при пуске маломощных устройств.
• Класс токоограничения 3 - снижает риск повреждения кабеля при аварии, особенно важен для старой проводки.
• Универсальная совместимость с DIN-рейкой - легко заменяется на другие модели серии ВА47-63.
• Работоспособность при экстремальных температурах - подходит для установки в неотапливаемых щитовых.
• Простота монтажа - не требует специнструментов, подключение одной рукой.

Ограничения применения

• Не подходит для защиты мощных двигателей (насосы, компрессоры, лифты) - для них нужна кривая C или D.
• IP20 не обеспечивает защиту от влаги - запрещено использовать во влажных помещениях без герметичного корпуса.
• Однополюсная конструкция - нельзя применять для защиты цепей с двумя фазами или TN-S системами без отключения нулевого провода.
• Не предназначен для частого ручного включения/отключения - не является рубильником.

Примеры использования

• Защита розеточной группы в спальне или детской комнате.
• Отдельный автомат для домашнего компьютера, телевизора и зарядных устройств.
• Щитовая на лестничной клетке - защита освещения коридора и этажа.
• Групповой автомат для системы видеонаблюдения и Wi-Fi роутера.
• Дополнительный защитный элемент в щите дачного дома для сети 230 В.

Практические советы

• Выбирая автомат ВА47-63, проверьте сечение кабеля: если провод меньше 1 мм2 - используйте предохранитель, иначе есть риск перегрева.
• При замене старого автомата убедитесь, что новый имеет ту же отключающую способность (4,5 кА) - меньшая может не справиться с током КЗ.
• Не устанавливайте несколько автоматов одного номинала на одну линию - это нарушает принцип селективности.
• При монтаже в щит с ограниченной глубиной - учтите, что ВА47-63 требует 74 мм свободного пространства назад.
• Для удобства обслуживания пометьте автомат этикеткой: «Розетки кухня» или «Освещение коридор».
