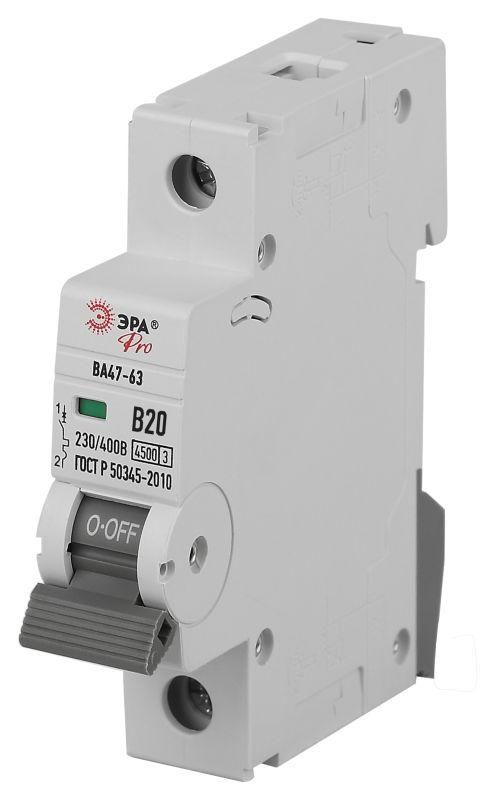

Автоматический выключатель PRO VA63-1P20B4.5 ВА47-63 1P 20А кривая B 4,5кА | Б0059371 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - это однополюсное устройство на 20 А с характеристикой B, предназначенное для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Устройство совместимо со стандартными DIN-рейками, подходит для скрытого монтажа и обеспечивает надежную работу в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель ВА47-63 PRO ЭРА используется для защиты электрических цепей с переменным током частотой 50 Гц. Он защищает от перегрузок и коротких замыканий в сетях с напряжением до 230 В. Подходит для установки в жилых домах, офисах, административных зданиях и других объектах с типовой нагрузкой: освещение, розеточные группы, бытовые приборы (телевизоры, компьютеры, холодильники), маломощные насосы и вентиляторы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок без больших пусковых токов.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, проходящую через цепь.
• Номинальное напряжение изоляции (Ui): 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов).
• Степень защиты (IP): IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищен от воды или пыли.
• Рабочий температурный диапазон: от –40 C до +50 C - работает в суровых условиях, включая неотапливаемые помещения.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Модульная ширина: 1 модуль - занимает стандартное место на DIN-рейке (17,5 мм).
• Глубина монтажа: 74 мм - требует соответствующего места внутри распределительного щита.
• Тип тока: переменный (AC).
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичной степени.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости вследствие конденсации.

Совместимость и монтаж

Автоматический выключатель ВА47-63 PRO ЭРА устанавливается на стандартную DIN-рейку типа TS35. Подходит для скрытого монтажа в распределительных щитках с глубиной не менее 74 мм. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводниками сечением от 1 до 25 мм2. Монтаж возможен как в новых, так и в существующих щитах. Перед установкой проверьте соответствие сечения провода и номинала автомата нагрузке цепи.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для защиты бытовых и аналогичных установок. Класс токоограничения 3 повышает безопасность оборудования, снижая тепловое воздействие при КЗ. Напряжение изоляции 660 В и импульсная прочность 4000 кВ обеспечивают надежную работу даже при скачках напряжения.

Преимущества

• Высокая точность срабатывания по характеристике B - минимизация ложных отключений при запуске обычных приборов.
• Широкий диапазон рабочих температур - возможность установки в неотапливаемых помещениях, на чердаках или в подъездах.
• Компактная форма (1 модуль) - экономия места в щите.
• Надежная система гашения дуги класса 3 - продлевает срок службы контактов и снижает риск возгорания.
• Совместимость с продукцией ЭРА - легко заменить или дополнить другими элементами серии.

Ограничения применения

• Не предназначена для защиты мощных двигателей с высокими пусковыми токами (например, компрессоров, насосов) - для них требуется характеристика C или D.
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации или корпуса.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.
• Требуется достаточная глубина щита (минимум 74 мм) - не подходит для очень узких или старых щитков.

Примеры использования

• Защита розеточных групп в квартире или офисе.
• Обеспечение безопасности осветительных цепей в жилых помещениях.
• Защита бытовых приборов: телевизор, микроволновая печь, зарядные устройства.
• Щитовые автоматы в многоквартирном доме для группового учета потребления.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная мощность подключенных приборов не превышает 4,6 кВт (при 230 В и 20 А).
• При замене старого автомата сверьте сечение провода - используйте провода 2,5 мм2 и выше для 20 А, чтобы избежать нагрева.
• Не устанавливайте этот автомат вместо C-характеристики для оборудования с пусковыми токами - он будет часто отключаться.
• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что указаны 20 А, B, 4,5 кА - это гарантирует правильный выбор.
• При сборке щита соблюдайте порядок: сначала подключите входные провода, затем выходные - всегда отключайте питание!
