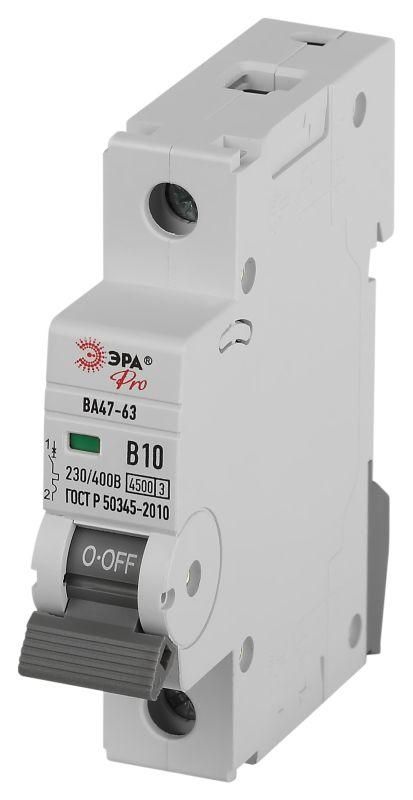

Автоматический выключатель PRO VA63-1P10B4.5 ВА47-63 1P 10А кривая B 4,5кА | Б0059369 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсный защитный аппарат на 10 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для надёжной защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и соответствует требованиям современных электроустановок.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Особенно эффективен в сетях с типичной бытовой нагрузкой: освещение, розетки, бытовые приборы, небольшие компрессоры, вентиляторы и другие устройства с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, оптимален для бытовых нагрузок
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при возможных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - высокая устойчивость к грозовым и коммутационным импульсам
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочий температурный диапазон: от -40 C до +50 C - подходит для установки в неотапливаемых помещениях
• Максимальное сечение подключаемого провода: 1–25 мм2 - совместим с медными проводниками всех распространённых сечений
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях второго уровня
• Степень загрязнения: 2 - предназначен для условий с невысоким уровнем пыли и влаги
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного места внутри шкафа или коробки

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА предназначен для скрытого монтажа в распределительных щитах с DIN-рейкой. Монтаж осуществляется фиксацией на рейке с помощью защёлки - достаточно плотно прижать устройство до характерного щелчка. Для подключения используются зажимы с винтовым креплением, допускающие провода сечением от 1 до 25 мм2. Обеспечьте свободный доступ к клеммам для проверки и обслуживания. Убедитесь, что глубина корпуса (74 мм) позволяет полностью поместить выключатель внутрь монтажной коробки без перегрева или механического давления на контакты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Номинальное импульсное напряжение 4000 кВ гарантирует устойчивость к переходным процессам, таким как удары молнии или включение мощных потребителей. Применение в условиях степени загрязнения 2 и IP20 делает его подходящим для сухих, чистых интерьеров - не рекомендовано для влажных или пыльных мест без дополнительной защиты.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при значительных токах КЗ
• Характеристика B - идеально подходит для бытовых нагрузок без ложных срабатываний при запуске приборов
• Широкий диапазон рабочих температур - можно использовать в холодных кладовых, чердачных щитах и теплых помещениях
• Фиксация на DIN-рейке - быстрый и надёжный монтаж без дополнительных креплений
• Совместимость с проводами до 25 мм2 - не требует переходников при использовании толстых кабелей

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не предохраняет от влаги
• Не подходит для защиты двигателей с высокими пусковыми токами (например, насосы, подъёмники) - для них требуется характеристика C или D
• Имеет ограниченную глубину монтажа (74 мм) - не все монтажные коробки позволяют установить его без переделки
• Однополюсная конструкция - нельзя использовать для защиты цепей с необходимостью отключения нулевого провода

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельный автомат для освещения в коридоре
• Щиток на этаже многоквартирного дома - защита одной квартиры
• Контроль питания небольшого компрессора в гараже
• Распределительный щит в офисном помещении - питание компьютеров и оргтехники

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная мощность подключённых приборов не превышает 2,3 кВт (при 230 В и 10 А)
• При подключении проводов затягивайте клеммы равномерно - переизбыток усилия может повредить пластиковые элементы
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• Если планируете установку в металлический щит, убедитесь, что корпус не соприкасается с токоведущими частями других автоматов
• Для долговечности работы избегайте установки рядом с источниками сильного нагрева - например, возле котла или печи
