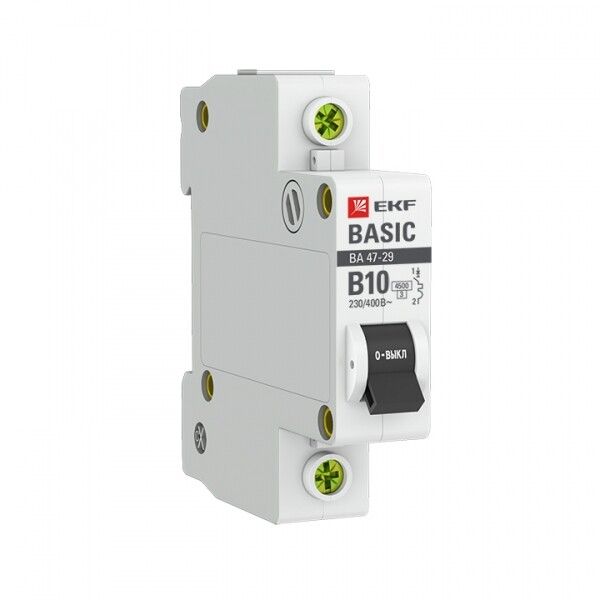

Автоматический выключатель 1P 10А (B) 4,5кА ВА 47-29 EKF Basic - mcb4729-1-10-B

Автоматический выключатель ВА 47-29 Basic от EKF - это надёжный однополюсный аппарат для защиты бытовых и легкопромышленных цепей переменного тока на 230 В. Артикул mcb4729-1-10-b рассчитан на ток 10 А и подходит для установки на DIN-рейку в распределительных щитках.

Назначение и область применения

Выключатель ВА 47-29 Basic предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, малых производствах - там, где требуется простая и недорогая защита одной фазы. Подходит для групп освещения, розеточных контуров, бытовой техники мощностью до 2,3 кВт.

Технические характеристики

• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 10 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для освещения и бытовой электроники
• Номинальное напряжение: 230 В AC
• Номинальное напряжение изоляции: 660 В - позволяет безопасно работать при кратковременных скачках напряжения
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при значительном КЗ, типичном для квартирных сетей
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Модульная ширина: 1 М (17,5 мм) - занимает один стандартный модуль на DIN-рейке
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –10C до +50C - подходит для помещений с нормальным микроклиматом
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах второго уровня
• Гарантия: 3 года

Совместимость и монтаж

Выключатель ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 1 до 25 мм2. Оба типа проводников - медь и алюминий - допускаются. Глубина монтажа составляет 50 мм - учтите это при выборе глубины щита. Коммутируемые контакты расположены сверху и снизу - можно подключать питание с любой стороны.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1. Класс токоограничения 3 и импульсное выдерживаемое напряжение 4 кВ обеспечивают высокую степень безопасности при аварийных режимах. Напряжение изоляции 660 В гарантирует отказоустойчивость даже при кратковременных перенапряжениях. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - устройство нельзя использовать вне щита.

Преимущества

• Проверенная конструкция - базовая версия серии ВА 47-29, известная долгим сроком службы
• Экономия до 50% по сравнению с аналогами европейских брендов
• Поддерживает алюминиевые и медные провода - гибкость при ремонтах и модернизациях
• Удобная индикация положения: рычаг четко показывает “Вкл” / “Выкл”, а также состояние срабатывания
• Произведено в России - удобная логистика и наличие запчастей

Ограничения применения

• Не предназначен для работы во влажных помещениях (ванная, бассейн, улица) - IP20 не обеспечивает защиту от воды
• Не рекомендуется для цепей с высокими пусковыми токами (например, мощные двигатели) - характеристика B менее подходяща, чем C или D
• Не используется в системах постоянного тока (DC)
• Не подходит для многоквартирных зданий с высокой плотностью потребления - для таких задач лучше выбирать автоматы с более высокой отключающей способностью (6–10 кА)

Примеры использования

• Защита группы розеток в спальной комнате
• Отключение светильников на этаже
• Щиток в гараже для питания инструментов
• Контур для холодильника, телевизора, зарядных устройств
• Дополнительный автомат в распределительном щите дома

Практические советы

• При подключении алюминиевых проводов используйте специальные наконечники - они предотвращают окисление и плохой контакт
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода
• При проектировании щита учитывайте, что каждый модуль занимает 17,5 мм - планируйте место для будущего расширения
• Для цепей с частыми включениями (например, насосы, вентиляторы) стоит рассмотреть вариант с характеристикой C вместо B
• Проверьте соответствие номинала автомата сечению кабеля - для 10 А минимум 2,5 мм2 меди
