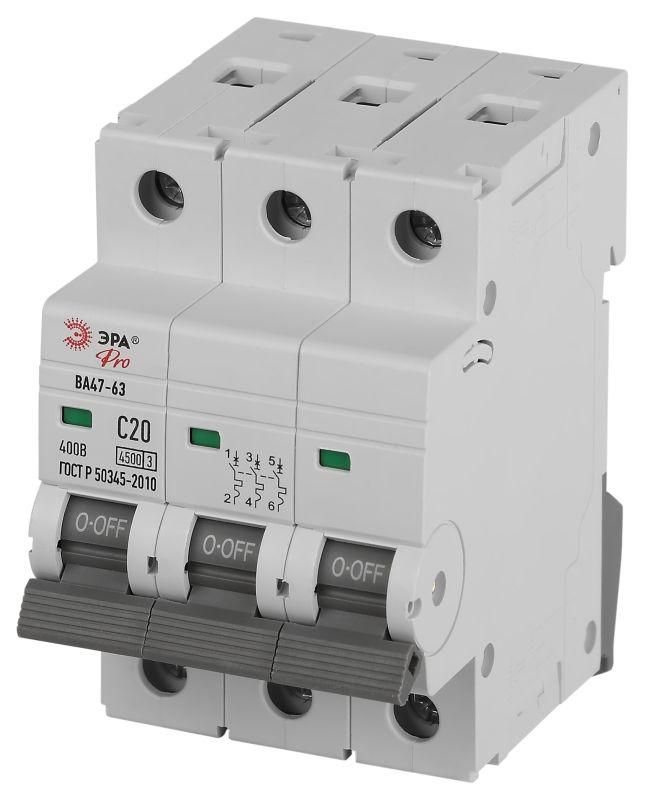

Автоматический выключатель PRO VA63-3P20C4.5 ВА47-63 3P 20А кривая C 4,5кА | Б0059438 ЭРА

Автоматический выключатель 3-полюсный 20А 4,5кА кривая C ВА47-63 от ЭРА предназначен для защиты трехфазных цепей от перегрузок и коротких замыканий. Подходит для установки в щитках с скрытым монтажом, обеспечивает надежную работу в промышленных и бытовых сетях переменного тока 50 Гц. Артикул б0059438 соответствует серийному решению ВА47-63.

Назначение и область применения

Автоматический выключатель 3-полюсный 20А 4,5кА кривая C ВА47-63 защищает трехфазные электрические цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Кривая срабатывания «C» оптимальна для нагрузок со средними пусковыми токами: компрессоры, вентиляторы, насосы, светильники, группы розеток и малые станки. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В (для каждого полюса); номинальное напряжение изоляции - 660 В - допустимое напряжение между токоведущими частями и корпусом.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Кривая срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что исключает ложные срабатывания при пуске оборудования.
• Количество полюсов: 3 - управление всеми фазами одновременно, необходим для трехфазных сетей.
• Тип тока: переменный (AC), 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли.
• Количество модулей: 3 - занимает три стандартных места на DIN-рейке (1 модуль = 17,5 мм).
• Глубина монтажа: 74 мм - требуемое пространство внутри шкафа для правильной установки.
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов любого распространенного сечения.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня (например, после входного автомата).
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Степень загрязнения: 2 - предназначено для установки в помещениях с невысоким уровнем пыли и конденсата (обычные условия эксплуатации).

Совместимость и монтаж

Автоматический выключатель 3-полюсный 20А 4,5кА кривая C ВА47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет скрытый тип крепления - фиксируется защелкой снизу, без внешних болтов. Для установки требуется минимум 74 мм свободной глубины в щите. Подключение проводов осуществляется через винтовые зажимы - затяжка усилием 0,8 Нм рекомендована для надежного контакта. Провода сечением 1–25 мм2 можно вставлять без подготовки - обжимать или зачищать их не обязательно, если они подходят по размеру. Совместим с другими элементами серии ВА47-63: счетчиками, УЗО, реле.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают соответствие современным нормам безопасности. Отключение при КЗ происходит за доли секунды, предотвращая возгорание проводки. IP20 позволяет использовать только во внутренних помещениях - не применяйте в сырых, пыльных или открытых местах.

Преимущества

• Универсальная кривая «C» - идеально сочетается с оборудованием, которое запускается с повышенным током, но не требует «D»-характеристики.
• Высокая отключающая способность (4,5 кА) - достаточна для большинства квартир, офисов и небольших предприятий.
• Широкий диапазон рабочих температур - надежно функционирует даже в неотапливаемых щитовых.
• Поддержка проводов до 25 мм2 - позволяет подключать мощные линии без переходников.
• Интеграция в серию ВА47-63 - легко заменить или дополнить другим автоматом этой же серии.

Ограничения применения

• Не подходит для защиты двигателей с очень высокими пусковыми токами (например, крупные насосы, лифты) - для них нужна кривая «D».
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в банях, подвалах с высокой влажностью или на производстве с брызгами.
• Только для переменного тока - не используется в цепях постоянного тока (DC).
• Максимальный ток 20 А - не подходит для основных вводов в дома с большой нагрузкой (требуется 25–40 А и выше).
• Трехполюсная конструкция - не применима в однофазных сетях без потери функциональности (лучше выбрать 1P или 2P вариант).

Примеры использования

• Защита группы розеток в мастерской с компрессором и точильным станком.
• Щитовая на этаже многоквартирного дома - отдельный автомат для трехфазного кондиционера.
• Цепь питания вентиляторов в промышленном цеху.
• Распределительный щит кафе с тремя фазами: один автомат на освещение, второй - на плиту, третий - на холодильник и миксер.

Практические советы

• При замене старого автомата проверьте сечение проводов - если они больше 25 мм2, используйте переходник или выберите более мощный выключатель.
• Не забудьте про место на DIN-рейке: 3 модуля = 52,5 мм, но учтите еще 74 мм глубины - щит должен быть достаточно объемным.
• При подключении не перетягивайте винты - это повредит контакты. Достаточно плотного, но мягкого усилия.
• Если в щите есть несколько автоматов, пометьте каждый - особенно важно при работе с трехфазной системой.
• Автоматический выключатель 3-полюсный 20А 4,5кА кривая C ВА47-63 от ЭРА - хорошая базовая модель. Для ответственных линий (например, пожарная сигнализация) лучше добавить УЗО.
