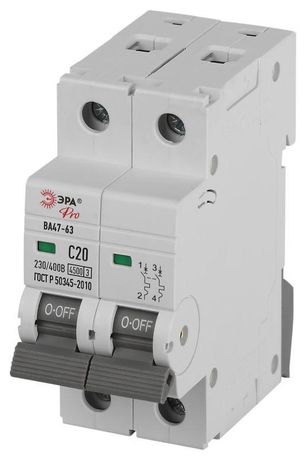

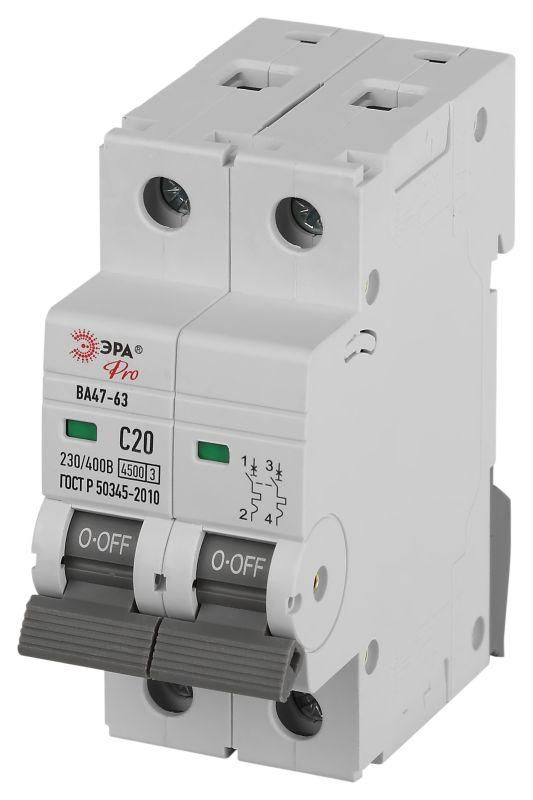

Автоматический выключатель PRO VA63-2P20C4.5 ВА47-63 2P 20А кривая C 4,5кА | Б0059423 ЭРА

Автоматический выключатель ВА47-63 - двухполюсный коммутационный аппарат с номинальным током 20 А и кривой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059423 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для защиты оборудования с умеренными пусковыми токами: бытовые приборы, светодиодное и люминесцентное освещение, компрессоры, вентиляторы, маломощные насосы. Кривая срабатывания C означает, что устройство выдерживает кратковременные перегрузки до 5–10 крат от номинала, что важно при запуске двигателей и других индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует трёхфазной системе 230/400 В.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: C - характеризует время-токовую зависимость: срабатывает при токе 5–10×I_n, оптимальна для смешанных нагрузок.
• Класс токоограничения: 3 - высокий класс, обеспечивающий минимальное прохождение тока КЗ через цепь перед отключением, снижает риск повреждений.
• Номинальное напряжение изоляции (Ui): 660 В - предельное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды. Применяется внутри щитов.
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 74 мм - требуемый зазор в щите для установки и работы механизма.
• Площадь сечения провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров.
• Рабочая температура: –40…+50 C - допустимо использование в неотапливаемых помещениях, на улице в герметичных щитах.
• Категория перенапряжения III - предназначен для установки в распределительных щитах, где возможны значительные переходные процессы.
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги (например, в квартире или цехе).

Совместимость и монтаж

Выключатель ВА47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется фиксацией защёлками снизу корпуса. Для подключения используются винтовые зажимы, которые затягиваются отверткой. Устройство подходит для скрытого монтажа - его можно встраивать в стеновые ниши, если глубина щита не менее 74 мм. Оба полюса одновременно отключаются при аварии, что соответствует требованиям безопасности для 220/380 В сетей. Нельзя использовать в цепях постоянного тока - только для переменного (AC).

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения гарантируют безопасность даже при внешних перенапряжениях. Конструкция исключает самопроизвольное отключение и обеспечивает четкий механический индикатор положения контакта (вкл./выкл.).

Преимущества

• Универсальная кривая C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования.
• Высокая отключающая способность (4,5 кА) - подходит для современных домашних и промышленных сетей с повышенной мощностью.
• Компактная форма (2 модуля) - экономит место в распределительном щите.
• Широкий диапазон сечений проводов (1–25 мм2) - позволяет подключать как тонкие группы освещения, так и силовые линии.
• Работа при низких температурах (до –40 C) - подходит для холодных регионов и неотапливаемых помещений.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне щита или в сырых местах без дополнительной защиты.
• Не рекомендован для защиты крупных промышленных двигателей с очень высокими пусковыми токами (например, кранов, эскалаторов); для них лучше выбрать кривую D.
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО.

Примеры использования

• Защита группы розеток в кухне или ванной комнате.
• Отключение питания кондиционера или теплового насоса.
• Щитовая защита осветительных контуров в офисе или торговом зале.
• Комплектация распределительного щита в многоквартирном доме для групповой защиты.
• Установка в щитах на даче или в гараже при наличии вентиляторов, компрессоров или насосов.

Практические советы

• Выбирая автомат ВА47-63, проверьте, чтобы сечение подводящего кабеля попадало в диапазон 1–25 мм2 - слишком толстый провод не зажмётся, слишком тонкий - перегрев.
• При монтаже в щит с ограниченной глубиной убедитесь, что свободное пространство ≥74 мм - иначе механизм не будет работать.
• Для защиты людей от поражения током обязательно используйте этот автомат вместе с УЗО - он не отключает утечки!
• Если в цепи есть двигатель с пусковым током более 10×20 А (например, старый насос), рассмотрите вариант с кривой D.
• При замене старого автомата - сохраняйте тот же тип (C), номинал (20 А) и количество полюсов - меняйте только при необходимости и с учётом нагрузки.
