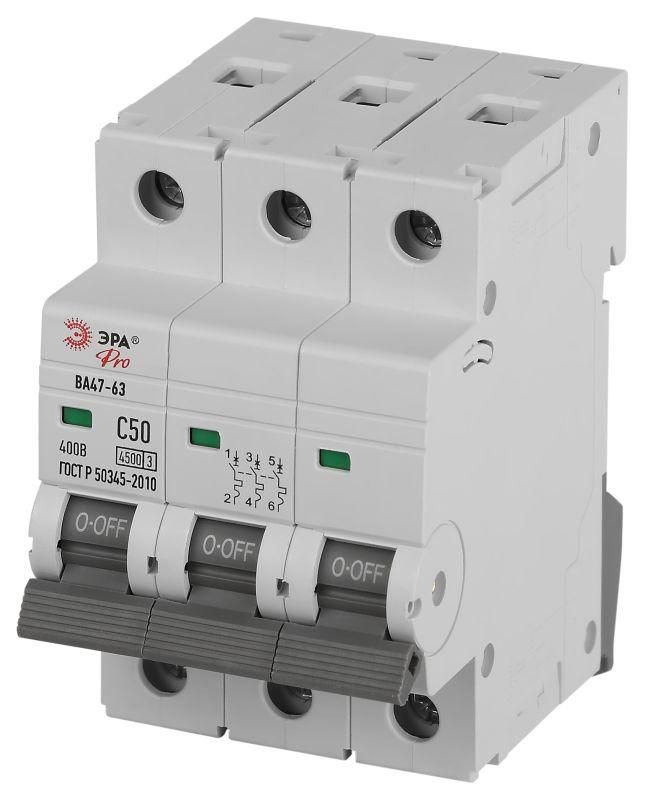

Автоматический выключатель PRO VA63-3P50C4.5 ВА47-63 3P 50А кривая C 4,5кА | Б0059442 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный устройство на 50 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах с глубиной монтажа 74 мм, совместим со стандартной модульной рейкой. Бренд ЭРА обеспечивает надёжность и соответствие требованиям ГОСТ.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока. Его характеристика C позволяет надёжно работать с оборудованием, имеющим умеренные пусковые токи - например, компрессорами, вентиляторами, насосами, светильниками и бытовыми приборами. Устройство применяется в жилых, офисных и промышленных объектах, где требуется защита от перегрузок и КЗ без ложных срабатываний при запуске двигателей.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с пусковыми токами.
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий энергию КЗ за счёт оперативного гашения дуги.
• Напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний).
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды.
• Рабочая температура: от –40 до +50 C - допустимый диапазон для установки в неотапливаемых помещениях и на улице внутри щита.
• Сечение провода: 1–25 мм2 - подходят медные и алюминиевые провода указанного сечения.
• Модульная ширина: 3 М - занимает три модуля на DIN-рейке (стандарт 17,5 мм каждый).
• Глубина монтажа: 74 мм - требует свободного места в щите для правильной установки.
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - корпус спроектирован так, чтобы полностью помещаться в стеновой нише. Для подключения используйте провода сечением 1–25 мм2. Зажимы рассчитаны на одножильные и многожильные провода без наконечников. Обеспечьте доступ к рычагу управления для ручного включения/выключения. Не рекомендуется монтировать рядом с источниками тепла выше +50 C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 гарантирует снижение энергии КЗ, что повышает безопасность всей системы. Номинальное импульсное напряжение 4000 кВ обеспечивает защиту от перенапряжений, возникающих при грозовых разрядах. Применение в цепях с напряжением до 660 В соответствует классу перенапряжения III - для промышленных и распределительных систем.

Преимущества

• Высокая отключающая способность 4,5 кА - подходит для зданий с развитой электросетью.
• Широкий диапазон температур - можно использовать в холодных и жарких условиях.
• Компактная форма и модульность - легко интегрируется в стандартные щиты.
• Надёжная дугогасительная система - минимизирует риск повреждения контактов при КЗ.
• Совместимость с проводами до 25 мм2 - не требуются переходники или специальные наконечники.

Ограничения применения

• Не предназначен для защиты мощных двигателей с очень высокими пусковыми токами (например, крупных кранов, прессов) - для них нужна характеристика D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без герметичного кожуха.
• Не работает в цепях постоянного тока (DC) - только для AC 50 Гц.
• Требуется минимальная глубина щита 74 мм - не подходит для узких или старых щитов.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире с подключенными компьютерами, телевизорами и микроволновкой.
• Щитовая защита ввода в малый цех с компрессором и вентиляционным оборудованием.
• Распределительный щит торгового центра - защита освещения и слаботочных систем.
• Общественные здания: школы, больницы - для групповых линий с умеренной нагрузкой.

Практические советы

• Выбирая автомат ВА47-63, проверьте, что суммарная мощность подключённых приборов не превышает 11 кВт (при 220 В) или 33 кВт (при 380 В).
• При монтаже затягивайте зажимы усилием, указанным в инструкции - недостаточно или слишком сильно затянутые провода вызывают нагрев.
• Если в цепи есть двигатель, убедитесь, что его пусковой ток не превышает 10×50 = 500 А - иначе выберите характеристику D.
• Для увеличения безопасности в паре с этим автоматом всегда устанавливайте УЗО на 30 мА, особенно в местах с повышенной влажностью.
• Проверяйте срок годности и целостность корпуса перед установкой - повреждённые автоматы не должны использоваться даже при исправных контактах.
