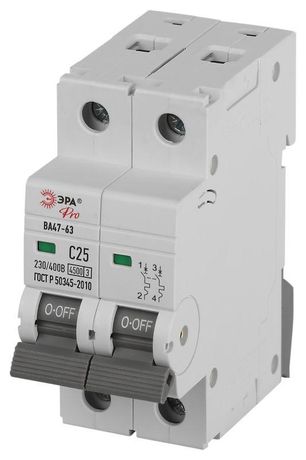

Автоматический выключатель PRO VA63-2P25C4.5 ВА47-63 2P 25А кривая C 4,5кА | Б0059424 ЭРА

Автоматический выключатель ВА47-63 - двухполюсный коммутационный аппарат на 25 А с кривой срабатывания C, предназначенный для защиты сетей переменного тока от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059424 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей в жилых, офисных и промышленных объектах. Подходит для нагрузок с умеренными пусковыми токами: освещение, бытовые приборы, компрессоры, вентиляторы, маломощные насосы. Кривая срабатывания C означает, что устройство выдерживает кратковременные перегрузки до 5–10 крат от номинала, что важно при запуске двигателей и других индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (50 Гц).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: C - характеризует зависимость времени отключения от величины перегрузки; оптимальна для смешанных нагрузок с пусковыми токами.
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий энергию, проходящую через цепь при КЗ.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция без пробоя.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов.
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон площади сечения подключаемых медных проводов.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды.
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях, щитовых, на улице (при наличии корпуса).
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке.
• Глубина монтажа: 74 мм - требуемое пространство внутри распределительного щита.
• Категория перенапряжения: III - предназначен для установки в распределительных цепях вторичной степени (например, после основного ввода).
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги (обычные интерьеры).

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на стандартную DIN-рейку типа 35 мм. Монтаж возможен как в открытых, так и в скрытых щитах - конструкция предусматривает фиксацию с тыльной стороны. Для подключения используются зажимы с винтовым креплением, совместимые с однопроволочными и многожильными проводниками сечением 1–25 мм2. Перед монтажом проверьте, чтобы глубина щита позволяла разместить выключатель без давления на контакты. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт вызывает нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения обеспечивают повышенную безопасность при аварийных режимах. Наличие класса перенапряжения III гарантирует работоспособность в сетях с риском переходных процессов.

Преимущества

• Универсальная кривая C - сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования.
• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с увеличенным потенциалом КЗ.
• Широкий диапазон температур - можно использовать в холодных регионах и в неотапливаемых щитовых.
• Фиксация в щите с задней стороны - удобна при ограниченном доступе спереди.
• Совместимость с проводами до 25 мм2 - позволяет подключать мощные группы без переходников.

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, подъёмники) - для них нужна кривая D.
• Защита IP20 исключает использование вне герметичных корпусов - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты.
• Не работает при постоянном токе (DC) - только для AC 50 Гц.
• Не рекомендован для цепей с частыми включениями/выключениями свыше 10 раз в день - срок службы контактов снижается.

Примеры использования

• Щитовая квартиры - защита розеточных групп и кухонной техники.
• Офисный этаж - питание компьютеров, принтеров, освещения.
• Производственный участок - группа вентиляторов, компрессора, малых насосов.
• Складские помещения - освещение и оборудование с умеренной пусковой нагрузкой.

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что суммарная мощность подключённых устройств не превышает 5,5 кВт (25 А × 220 В) - для 380 В используйте формулу P = √3 × U × I × cosφ.
• При замене старого автомата проверьте сечение входного кабеля - он должен быть не меньше 2,5 мм2 для 25 А.
• Не соединяйте два провода одного сечения в один зажим - это нарушает тепловой режим и повышает риск возгорания.
• При монтаже в металлический щит соблюдайте минимальную глубину 74 мм - недостаток места может деформировать корпус.
• Для систем с частыми перегрузками (например, в мастерских) регулярно проверяйте состояние контактов и наличие нагара.
