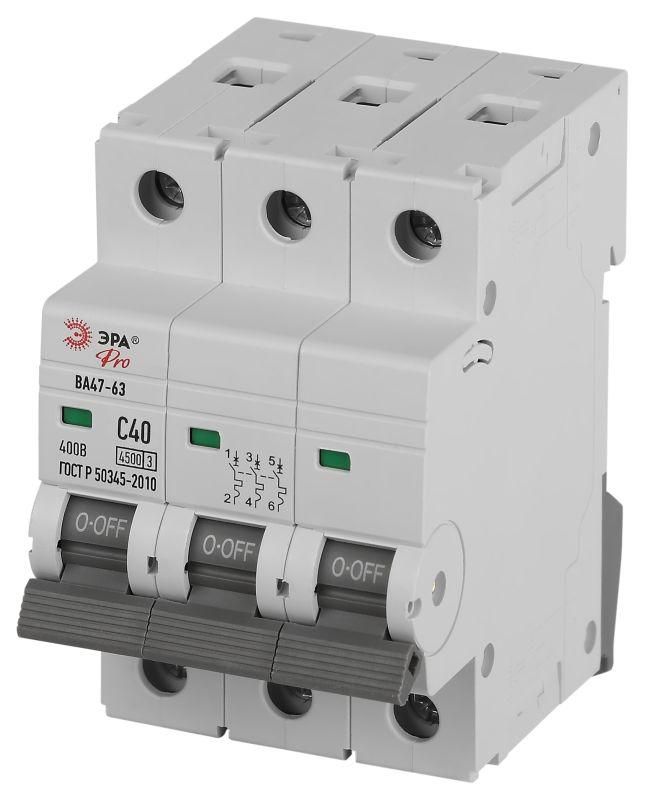

Автоматический выключатель PRO VA63-3P40C4.5 ВА47-63 3P 40А кривая C 4,5кА | Б0059441 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный коммутационный аппарат на 40 А с кривой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059441 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для защиты оборудования с умеренными пусковыми токами: бытовые приборы, системы освещения, компрессоры, вентиляторы, малые насосы. Отличается высокой надёжностью при частых включениях и длительной работе.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, соответствует трёхфазным сетям 380–400 В.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что идеально для нагрузок с умеренным пусковым током.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает работу при одной повреждённой фазе.
• Номинальное напряжение изоляции (Ui): 660 В - гарантирует безопасную работу при кратковременных скачках напряжения до этого значения.
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к грозовым и коммутационным импульсам.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводниками указанного сечения, включая многожильные.
• Класс токоограничения: 3 - быстрое отключение (менее 10 мс) снижает тепловую энергию при КЗ, защищая кабель и оборудование.
• Степень защиты IP20: предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги - требует установки в корпусе или щите.
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных помещениях и нагреваемых щитах.
• Модульная ширина: 3 модуля (54 мм) - занимает стандартное место в DIN-рейке.
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом для правильной установки.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.

Совместимость и монтаж

Выключатель ВА47-63 устанавливается на DIN-рейку шириной 35 мм. Совместим со всеми стандартными распределительными щитами. Для монтажа используйте отвертку с плоским лезвием - зажимы рассчитаны на провода 1–25 мм2. Убедитесь, что провод зачищен на 10–12 мм, плотно затянут и не имеет повреждений жил. Выключатель подходит для скрытого монтажа - можно устанавливать в нишах стен, если соблюдена степень защиты IP20 и есть доступ для обслуживания.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают безопасность при аварийных режимах. Напряжение изоляции 660 В даёт запас по безопасности при колебаниях сети. Применение в цепях с классом перенапряжения III и степенью загрязнения 2 допускается согласно нормам.

Преимущества

• Универсальная кривая C - оптимальна для смешанных нагрузок с пусковыми токами.
• Высокая отключающая способность (4,5 кА) - подходит для городских и промышленных сетей.
• Компактная форма (3 модуля) - экономит место в щитке.
• Индикатор положения контакта - визуальное определение состояния (вкл/выкл).
• Устойчивость к экстремальным температурам - работает даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для защиты мощных двигателей с высокими пусковыми токами (например, крупные насосы, подъёмники) - для них нужна кривая D.
• IP20 не защищает от влаги и пыли - нельзя использовать вне щита или в сырых местах без дополнительной герметизации.
• Не рекомендован для цепей постоянного тока - только для переменного тока 50 Гц.
• Не подходит для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита осветительных контуров с LED-светильниками.
• Защита вентиляционных установок и компрессоров в HVAC-системах.
• Групповой автомат в распределительном щите многоэтажного дома.
• Цепь питания небольших станков с асинхронными двигателями до 5,5 кВт.

Практические советы

• Выбирая автомат ВА47-63, проверьте суммарную мощность подключённых устройств - она не должна превышать 17,6 кВт (при 400 В и cosφ=1).
• При монтаже в щитке с несколькими автоматами оставляйте минимум 10 мм между устройствами для лучшего теплоотвода.
• Не используйте провода меньше 1 мм2 - они не будут надёжно зажаты, возможен перегрев.
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности или пыли внутри щита.
• При замене старого автомата сверьте номинальный ток, кривую и количество полюсов - замена на 32 А вместо 40 А может вызвать ложные срабатывания.
