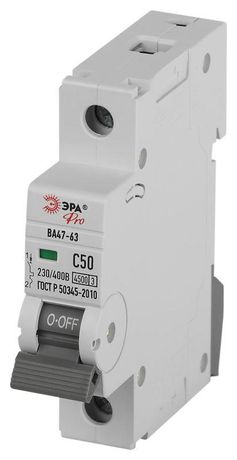

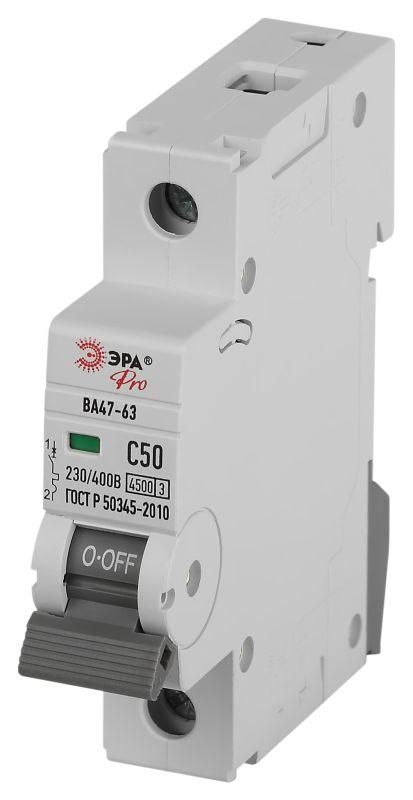

Автоматический выключатель PRO VA63-1P50C4.5 ВА47-63 1P 50А кривая C 4,5кА | Б0059412 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с номинальным током 50 А и кривой срабатывания C, предназначенный для защиты бытовых и промышленных сетей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, артикул б0059412 соответствует требованиям скрытого монтажа в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает одиночные группы потребителей с умеренно высокими пусковыми токами: осветительные сети, бытовую технику, компрессоры, вентиляторы, малые насосы. Подходит для установки в жилых домах, офисах, торговых помещениях и на объектах с низкой степенью загрязнения. Кривая срабатывания C позволяет выдерживать кратковременные скачки тока до 5–10 крат от номинала, что исключает ложные срабатывания при запуске оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - совместим с сетями 220–240 В в России и странах СНГ.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Количество полюсов: 1 - управляет одной фазой, используется в однофазных цепях.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами, отличается от B (для освещения) и D (для мощных двигателей).
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных перенапряжениях.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к грозовым и коммутационным импульсам.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги - требует установки внутри закрытого щита.
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров.
• Монтаж: скрытый, один модуль - занимает стандартное место в DIN-рейке шириной 18 мм.
• Глубина монтажа: 74 мм - необходимо учитывать при проектировании глубины шкафа или ниши.
• Рабочий температурный диапазон: -40…+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловое воздействие на сеть.
• Категория перенапряжения: 3 - предназначен для установки в распределительных щитах, где возможны значительные переходные процессы.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности, но не конденсация воды.

Совместимость и монтаж

Выключатель ВА47-63 устанавливается на стандартную DIN-рейку 35 мм. Монтаж скрытый - подразумевает использование распределительных щитов с глубиной не менее 74 мм. Для подключения используются зажимы, рассчитанные на провода сечением 1–25 мм2. Нельзя использовать многожильные провода без наконечников - требуется обжим. Совместим со всеми устройствами серии ВА47-63 от ЭРА, включая УЗО и дифференциальные автоматы того же форм-фактора.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают повышенную безопасность при аварийных режимах. Отключение происходит механически - без внешнего питания. Применение в помещениях с IP20 требует обязательной установки в герметичном корпусе, чтобы избежать попадания пыли и влаги.

Преимущества

• Универсальная кривая C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования.
• Высокая отключающая способность 4,5 кА - достаточна для большинства квартир и небольших предприятий.
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых подъездах и на производстве.
• Компактный размер - один модуль экономит место в щите.
• Надёжная система гашения дуги - продлевает срок службы контактов и снижает риск возгорания.

Ограничения применения

• Не применяется в трехфазных цепях - нужен трёхполюсный вариант.
• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, лифты, крупные насосы) - для них требуется кривая D.
• IP20 не защищает от влаги - нельзя устанавливать вне щита, на улице или во влажных помещениях без дополнительной защиты.
• Не имеет функции УЗО - для защиты от утечек тока необходима отдельная установка дифавтомата или УЗО.
• Не рекомендован для цепей с частыми включениями/выключениями более 10 раз в день - может снизиться долговечность контактов.

Примеры использования

• Защита розеточной группы в квартире с подключенными компьютером, телевизором и кофе-машиной.
• Отключение цепи освещения в торговом зале с люминесцентными лампами.
• Щитовая защита ввода в небольшой мастерской с компрессором и сварочным аппаратом.
• Групповой автомат для системы вентиляции в офисе.

Практические советы

• Выбирая автомат ВА47-63, проверьте, что сечение вашего кабеля не превышает 25 мм2 - иначе невозможно плотное соединение.
• При монтаже в щит с ограниченной глубиной - убедитесь, что внутренний размер минимум 74 мм, иначе выключатель не войдёт.
• Для удобства обслуживания используйте маркировочные этикетки рядом с каждым автоматом - особенно важно при множестве групп.
• Не заменяйте этот автомат на более слабый (например, 32 А) - это вызовет частые отключения при работе нагрузки.
• Проверяйте состояние контактов через 2–3 года - при частых срабатываниях возможен нагрев и окисление.
