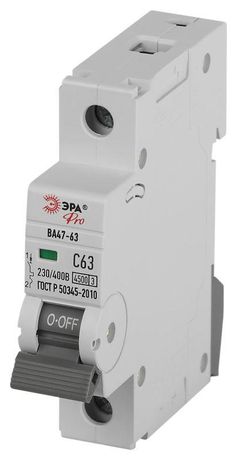

Автоматический выключатель PRO VA63-1P63C4.5 ВА47-63 1P 63А кривая C 4,5кА | Б0059413 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с кривой срабатывания C и номинальным током 63 А, предназначенный для защиты бытовых и промышленных сетей переменного тока. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059413 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений. Кривая срабатывания C делает его идеальным для защиты цепей с умеренно высокими пусковыми токами - например, освещения, бытовой техники, компрессоров, вентиляторов, маломощных насосов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц) - оптимально для однофазной сети 220–230 В.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 1 - управляет одной фазой, используется в однофазных цепях.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что подходит для устройств с умеренным пусковым током.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводниками этого сечения.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды.
• Монтаж: скрытый, один модуль - устанавливается в DIN-рейку внутри распределительного щита.
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита.
• Рабочий температурный диапазон: –40…+50 C - работает в холодных и жарких помещениях.
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышает безопасность оборудования.
• Категория перенапряжения: 3 - рассчитан на использование в распределительных цепях, где возможны значительные импульсы.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов).

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж скрытый - корпус полностью располагается внутри шкафа, внешняя часть представляет собой только рычаг управления. Для правильного подключения используйте провода сечением 1–25 мм2. Зажимы рассчитаны на плотное соединение без необходимости использования наконечников, хотя при больших сечениях (более 16 мм2) рекомендуется применять обжимные наконечники для лучшей надёжности. Убедитесь, что глубина щита минимум 74 мм - недостаток места может затруднить запирание крышки или вызвать перегрев.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей, предназначенных для защиты бытовых и аналогичных установок. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают повышенную безопасность при аварийных режимах. Напряжение изоляции 660 В и импульсная прочность 4000 кВ позволяют использовать его даже в зонах с высокой вероятностью перенапряжений - например, рядом с линиями питания или в местах с нестабильной сетью.

Преимущества

• Универсальная кривая C - оптимальна для большинства бытовых и легкопромышленных нагрузок.
• Высокая отключающая способность (4,5 кА) - подходит для городских и многоквартирных объектов с развитой сетью.
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых помещениях, на чердаках, в подвалах.
• Компактный формат - занимает всего один модуль, экономит место в щите.
• Известный бренд ЭРА - проверенная надёжность и совместимость с другими элементами серии ВА47.

Ограничения применения

• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, крупных насосов, подъёмников) - для них нужна кривая D.
• IP20 не допускает установку во влажных или пыльных местах без дополнительной защиты (например, в банях, на улице, в цехах с металлической стружкой).
• Однополюсная конструкция - нельзя использовать для защиты трехфазных цепей или для отключения нулевого провода.
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство.

Примеры использования

• Защита группы розеток в квартире с телевизором, компьютером, зарядными устройствами.
• Отключение осветительной цепи в офисе или магазине.
• Щитовая защита вентиляционного канала с компрессором или вытяжным вентилятором.
• Групповой автомат для системы теплого пола или водонагревателя мощностью до 14 кВт.

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что суммарная мощность всех подключённых устройств не превышает 14,5 кВт (при 230 В и cosφ=1).
• При использовании проводов сечением более 16 мм2 - обожмите концы наконечниками, чтобы избежать нагрева контактов.
• Не устанавливайте этот автомат вместо дифференциального (УЗО) - он не защищает от утечек тока. Для безопасности добавьте УЗО перед этим выключателем.
• Проверяйте маркировку на корпусе после монтажа: убедитесь, что указаны 63 А и кривая C - это исключит путаницу при обслуживании.
• Если щит установлен в сыром месте - выбирайте модели с IP44 или выше, либо поместите ВА47-63 в герметичный бокс.
