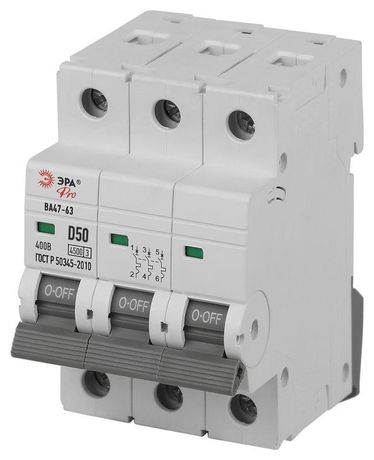

Автоматический выключатель PRO VA63-3P50D4.5 ВА47-63 3P 50А кривая D 4,5кА | Б0059482 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - трёхполюсный устройство на 50 А с кривой срабатывания D, предназначенное для защиты мощных электродвигателей и оборудования с высокими пусковыми токами. Благодаря надёжной защите от КЗ и широкому диапазону рабочих температур, ВА47-63 PRO ЭРА применяется в промышленных и бытовых сетях переменного тока.

Назначение и область применения

Автоматический выключатель ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для защиты оборудования с высокими пусковыми токами: насосов, компрессоров, подъёмных механизмов, конвейеров, станков и других двигателей. Устройство рассчитано на работу в распределительных щитах с глубоким монтажом, где требуется надёжная и долговечная защита.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Поперечное сечение подключаемых проводов: 1 – 25 мм2
• Монтаж: скрытый, требует установки в шкаф с глубиной не менее 74 мм
• Количество модулей: 3 (стандартный DIN-рейка размер)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -40 C до +50 C
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запыления

Совместимость и монтаж

ВА47-63 PRO ЭРА совместим со стандартной DIN-рейкой 35 мм. Монтаж осуществляется исключительно в скрытых распределительных щитах с минимальной глубиной 74 мм. Для правильной работы необходимо соблюдать требования к зажимам: провода сечением 1–25 мм2 должны быть зачищены на 8–10 мм и плотно затянуты. Нельзя использовать с жилами меньше 1 мм2 - риск плохого контакта и перегрева. Устройство не предназначено для открытого монтажа или установки вне щита.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60947-2. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают безопасность при аварийных режимах. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому применение возможно только внутри закрытых щитов.

Преимущества

• Увеличенная устойчивость к пусковым токам благодаря кривой D - не ложные срабатывания при запуске двигателей
• Высокая отключающая способность 4,5 кА - подходит для сетей с высокой короткозамкнутой мощностью
• Широкий температурный диапазон (-40…+50 C) - работает в холодных ангарах и жарких цехах
• Класс 3 токоограничения - минимизирует повреждение кабеля и оборудования при КЗ
• Надёжные зажимы - поддерживают провода до 25 мм2 без потери контакта

Ограничения применения

• Не подходит для защиты осветительных цепей или слаботочных устройств - кривая D слишком “мягкая” для них
• IP20 не допускает установку во влажных, пыльных или наружных условиях
• Требуется обязательный монтаж в щит с достаточной глубиной - нельзя устанавливать в поверхностные коробки
• Не рекомендован для постоянной работы при токе выше 50 А - возможен перегрев и выход из строя
• Не предназначен для частого включения/выключения - это не контактор, а защитное устройство

Примеры использования

• Защита трехфазного насоса в системе водоснабжения
• Щит управления конвейерной линией на заводе
• Распределительный щит промышленного компрессора
• Автоматическая защита подъёмного механизма в складском комплексе
• Групповой автомат для нескольких станков с асинхронными двигателями

Практические советы

• Выбирая ВА47-63 PRO ЭРА, проверьте, что ваш двигатель действительно имеет пусковой ток более 8×Iном - иначе лучше взять кривую C
• Перед монтажом убедитесь, что глубина щита ≥74 мм - иначе выключатель не войдёт
• Используйте только медные провода сечением 1–25 мм2 - алюминий не рекомендуется
• При сборке щита оставьте свободное место рядом - для теплоотвода и удобства обслуживания
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации
