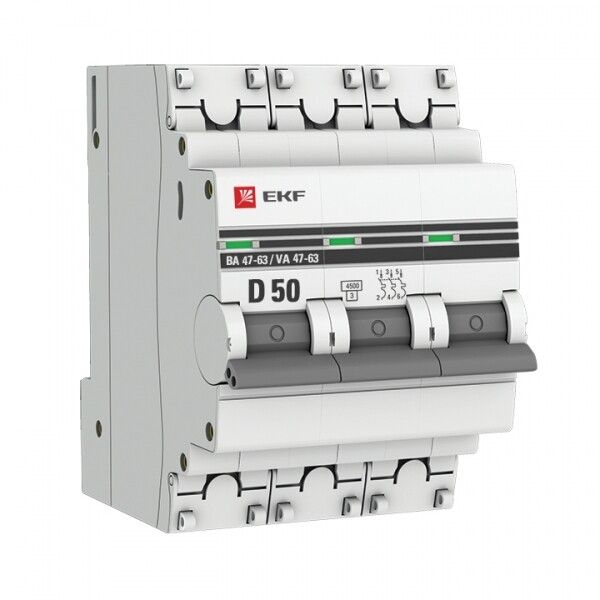

Выключатель автоматический трехполюсный ВА 47-63 50А D 4,5кА PROxima | mcb4763-3-50D-pro EKF (замена - M634350D)

Автоматический выключатель модульный трехполюсный 50А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах на 400 В переменного тока, монтируется на DIN-рейку и обеспечивает надежную работу в условиях повышенной нагрузки. Артикул mcb4763-3-50d-pro относится к серии PROxima, которая отличается улучшенной конструкцией и сертифицирована по ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А D 4,5кА ВА 47-63 защищает трёхфазные сети от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с высокими пусковыми токами - например, где используются двигатели, компрессоры, насосы или сварочные оборудование. Применяется там, где требуется надёжная защита с характером срабатывания D - то есть при высоких кратковременных перегрузках, типичных для пуска электродвигателей.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном номинальному, подходит для оборудования с высокими пусковыми токами;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети 380/400 В;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при возможных скачках напряжения;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенно реагирует на КЗ, медленно - на перегрузку;
• Сечение провода: 1–25 мм2 - совместим с большинством силовых кабелей;
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке;
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается только во внутренних щитах;
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях, в том числе на производстве;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Потери мощности: 6,2 Вт - энергоэффективность при нормальной работе;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность системы;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не на конце линии;
• Срок гарантии: 84 месяца - один из самых длинных в классе аналогов.

Совместимость и монтаж

Автоматический выключатель модульный 50А ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением от 1 до 25 мм2; затяжка винтов должна быть достаточной, чтобы предотвратить нагрев контактов. Обратите внимание: устройство имеет фиксированную глубину 41 мм - проверьте наличие места в щите. Цветовая индикация на ручке показывает состояние: «ON» - включен, «OFF» - отключен, промежуточное положение - сработало. Пластиковые крышки на зажимах позволяют опломбировать выключатель - это важно для контролируемых объектов.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Сертификаты подтверждают соответствие европейским и российским нормам безопасности. Класс токоограничения 3 и категория перенапряжения III обеспечивают защиту не только самого аппарата, но и всей электроустановки. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - поэтому применение допускается только в закрытых щитах. Климатическое исполнение УХЛ4 позволяет использовать прибор в условиях повышенной влажности и колебаний температуры, характерных для промышленных объектов.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при длительной эксплуатации;
• Пластиковые крышки на зажимах - исключают несанкционированный доступ и позволяют пломбировать устройство;
• Цветной индикатор состояния - легко определить, включен ли выключатель или он сработал;
• Надёжная ручка управления - обеспечивает чёткий ход и долгий срок службы;
• Поддержка больших сечений проводов (до 25 мм2) - упрощает подключение тяжёлых нагрузок;
• Долгий срок гарантии - 7 лет - выше среднего для рынка.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендуется для однофазных цепей с малыми токами - лучше выбрать двухполюсный вариант;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Не следует использовать в местах с уровнем загрязнения выше 2 - например, в цехах с большим количеством металлической пыли или масла;
• Требуется минимум 41 мм свободной глубины в щите - не подходит для компактных шкафов.

Примеры использования

• Защита трёхфазного двигателя 37 кВт на конвейере - благодаря характеристике D выключатель не сработает при пуске;
• Щитовая группа на производстве с несколькими станками - три полюса обеспечивают равномерную защиту всех фаз;
• Распределительный щит многоквартирного дома - для питания группы розеток или освещения на этаже;
• Объекты с автономным питанием - например, насосные станции или вентиляционные установки.

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 1–25 мм2 - слишком тонкий провод вызовет перегрев, слишком толстый - не войдёт в зажим;
• При подключении нескольких автоматов рядом - соблюдайте интервал между ними, чтобы не перегревались соседние устройства;
• Для объектов с ограниченным доступом (например, школы, больницы) обязательно используйте опломбированные крышки - они предотвращают вмешательство;
• Проверяйте индикатор после каждого срабатывания - если ручка находится в промежуточном положении, значит, произошло отключение по КЗ или перегрузке;
• Не заменяйте этот автомат на более слабый - даже если он часто срабатывает - возможно, проблема в нагрузке или кабеле, а не в самом выключателе.
