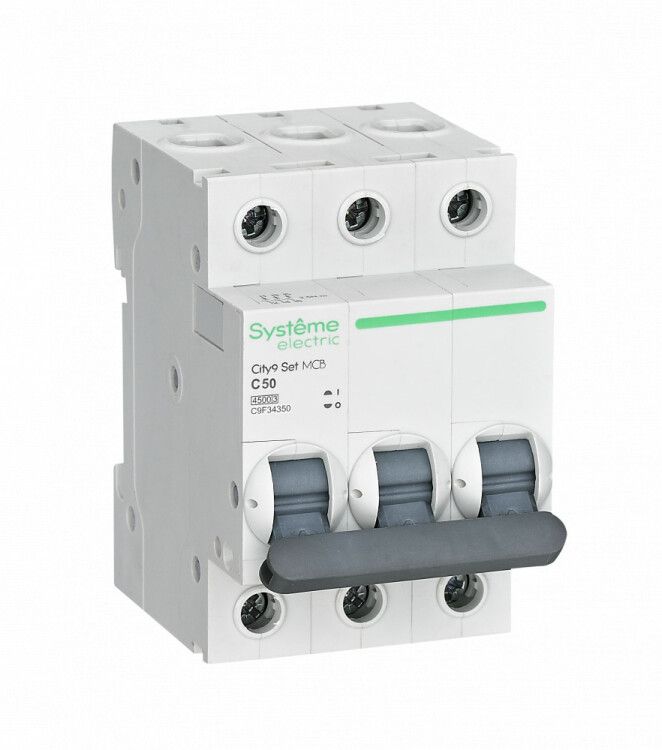

Выключатель автоматический модульный 3п C 50А 4.5кА City9 Set 400В SE C9F34350 APC

Автоматический выключатель модульный трехполюсный 50А характеристика С 4.5кА 400В от бренда Systeme Electric — надежное устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий. Артикул c9f34350 входит в серию City9 SET и рассчитан на работу в промышленных и коммерческих объектах с напряжением до 400 В.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических цепей переменного тока от сверхтоков — перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, конвейеров, насосных станций, систем вентиляции и других трёхфазных нагрузках. Номинальное напряжение 400 В позволяет использовать его в сетях с линейным напряжением 380–415 В, что соответствует стандартной промышленной сети в России и странах СНГ.

Технические характеристики

• Тип: автоматический выключатель, модульный, трёхполюсный
• Номинальный ток: 50 А — максимальный постоянный ток, который выдерживает устройство без срабатывания
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок со средним пусковым током (электродвигатели, компрессоры, светильники с ЭПРА)
• Номинальная отключающая способность: 4,5 кА — максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 400 В AC / изоляция 440 В — обеспечивает запас прочности при колебаниях напряжения
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не от пыли и воды — применяется только внутри закрытых щитов
• Ширина: 3 модуля (54 мм) — совместим с типовой DIN-рейкой
• Глубина монтажа: 45 мм — требует минимального свободного пространства в щите
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, уменьшая повреждения проводки
• Степень загрязнения 2: допустимо наличие неметаллической пыли и непроводящего конденсата — подходит для помещений с нормальной влажностью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 3 модуля занимает место аналогичное двум обычным однополюсным автоматам. Для подключения используются зажимы с фиксацией кабеля — входные и выходные контакты расположены сверху и снизу соответственно. Максимальное сечение жилы — 25 мм² (медная), проверьте соответствие перед монтажом. Автоматический выключатель c9f34350 совместим с другими изделиями серии City9 SET, что упрощает сборку щита. Обеспечьте достаточное расстояние между соседними аппаратами для теплоотвода — особенно при плотной укладке.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-2. Конструкция включает ударопрочный корпус из термостойкого пластика и 6 металлических заклёпок для усиления механической прочности. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство — снижается риск пробоя и возгорания. Механизм “мгновенной коммутации” гарантирует быстрый разрыв цепи даже при слабом усилии рычага, что важно при аварийных ситуациях.

Преимущества

• Высокая отключающая способность (4,5 кА) — подходит для мест с высокой вероятностью КЗ
• Класс токоограничения 3 — минимизирует тепловые и электромагнитные воздействия на провода
• Надёжные клеммы — исключают контакт с токоведущими элементами при обслуживании
• Усиленный корпус — устойчив к механическим повреждениям при монтаже и эксплуатации
• Совместимость с серией City9 SET — легко заменить или дополнить другим оборудованием той же линейки

Ограничения применения

• Не предназначен для работы вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) — работает только с переменным током 50–60 Гц
• Характеристика C не рекомендована для нагрузок с очень высоким пусковым током (например, большие двигатели >10 кВт без мягкого пуска)
• Не следует использовать в условиях повышенной влажности, химически активной среды или на открытом воздухе

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт в станке с ЧПУ
• Щитовая защита группы освещения с люминесцентными светильниками и ЭПРА
• Подключение конвейера или воздушного компрессора в цеху
• Распределительный щит торгового центра или офисного здания

Практические советы

• При выборе автомата убедитесь, что сечение кабеля соответствует току 50 А — для медного провода требуется минимум 10 мм², лучше 16 мм²
• Проверьте глубину щита — 45 мм — и убедитесь, что другие устройства не будут мешать работе механизма
• Не затягивайте клеммы слишком сильно — это может повредить пластиковую оболочку
• При группировке нескольких автоматов c9f34350 в одном щите соблюдайте интервалы для вентиляции — особенно при нагрузке выше 80%
• Для точного тестирования срабатывания используйте импульсный токовый генератор — не полагайтесь на кнопку “T” (если есть), она проверяет только механизм, а не тепловой расцепитель
