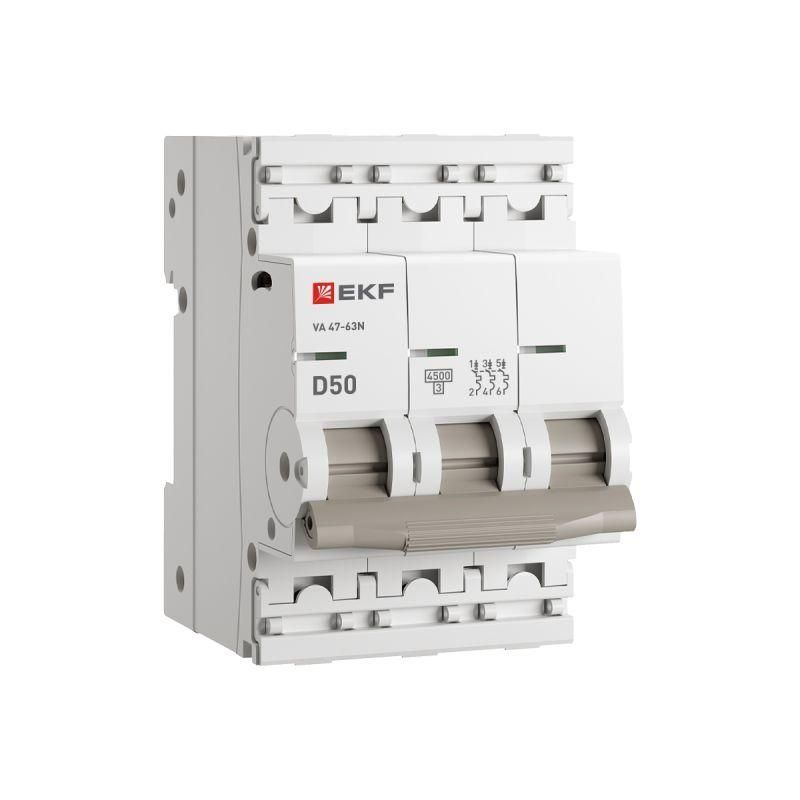

Автоматический выключатель ВА 47-63N 3P 50А (D) 4,5 кА PROXIMA - M634350D EKF

Автоматический выключатель модульный 3 полюса 50 А 4,5 кА D от EKF серии PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот прибор обеспечивает надёжную коммутацию и безопасную работу в условиях повышенных пусковых токов, таких как на двигателях или сварочных аппаратах.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 50 А 4,5 кА D используется для защиты трёхфазных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для установки в этажных, квартирных и распределительных щитах. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - насосы, компрессоры, конвейеры, станки.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели); срабатывает при токе 10–20 кратном от номинала.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц.
• Напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Сечение провода: 1–16 мм2 для входа/выхода; 1–25 мм2 - для силовых клемм (можно использовать более толстые провода, если они правильно затянуты).
• Ширина: 3 модуля (54 мм) - совместим с DIN-рейкой стандартной ширины.
• Глубина монтажа: 72 мм - требуемый свободный объём внутри щита для правильной установки.
• Рабочий диапазон температур: от –40 C до +55 C - позволяет применять в неотапливаемых помещениях и на улице (в защищённых щитах).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - устанавливается только во внутренних щитах.
• Частота: 50–60 Гц - стандартные значения для сетей России и стран СНГ.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (обычные условия помещений).

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 50 А 4,5 кА D устанавливается на DIN-рейку шириной 35 мм. Монтаж выполняется стандартным способом: фиксируется защёлкой, затем подключаются провода через верхние и нижние клеммы. Клеммы рассчитаны на медные провода сечением 1–16 мм2 (для подключения к шинам) и 1–25 мм2 (для основных выводов). Для проводов большего сечения требуется предварительная подготовка (обжим наконечников). Устройство имеет индикатор положения контактов - при включении рукоятка направлена вверх, при отключении - вниз. Пластиковая крышка над клеммами защищает от случайного прикосновения и позволяет опломбировать выключатель.

Безопасность и стандарты

Автоматический выключатель EKF серии PROxima соответствует требованиям ГОСТ IEC 60898-1 - нормам для бытовых и аналогичных применений. Конструкция обеспечивает классическую двухступенчатую защиту: тепловую (при перегрузках) и электромагнитную (при коротком замыкании). Наличие индикатора положения контактов снижает риск ошибочного включения при обслуживании. Компоненты выполнены из самозатухающего пластика, устойчивого к возгоранию.

Преимущества

• Улучшенная конструкция корпуса повышает долговечность и надёжность работы.
• Пластиковая крышка над клеммами предотвращает случайное прикосновение и позволяет пломбировать устройство - важно для арендованных или контролируемых объектов.
• Удобная рукоятка обеспечивает чёткое управление даже в перчатках.
• Индикатор положения контактов даёт наглядное представление о состоянии устройства без вскрытия щита.
• Поддержка больших сечений проводов (до 25 мм2) упрощает подключение мощных линий.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для постоянной работы при температурах ниже –40 C или выше +55 C - возможны отказы в экстремальных условиях.
• Характеристика D не подходит для чувствительных нагрузок (LED-освещение, электроника) - слишком высокий порог срабатывания.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения.
• Отключение питания конвейера на производстве с высоким пусковым током.
• Распределение энергии в щите промышленного оборудования (станки, компрессоры).
• Фазовый автомат в распределительном щите многоквартирного дома для группы розеток с мощными приборами.

Практические советы

• При подключении проводов сечением больше 16 мм2 используйте обжимные наконечники - так надёжнее и безопаснее.
• Обязательно проверьте посадочный диаметр DIN-рейки перед монтажом - не все рейки одинаково точны.
• Для групповой защиты нескольких потребителей с разными типами нагрузок сочетайте этот автомат с УЗО и другими выключателями с характеристикой C или B.
• Не забудьте про пломбу после окончания монтажа - особенно если щит находится в общедоступном месте.
• При замене старого автомата убедитесь, что новый имеет ту же характеристику D - иначе возможны ложные срабатывания или, наоборот, недостаточная защита.
