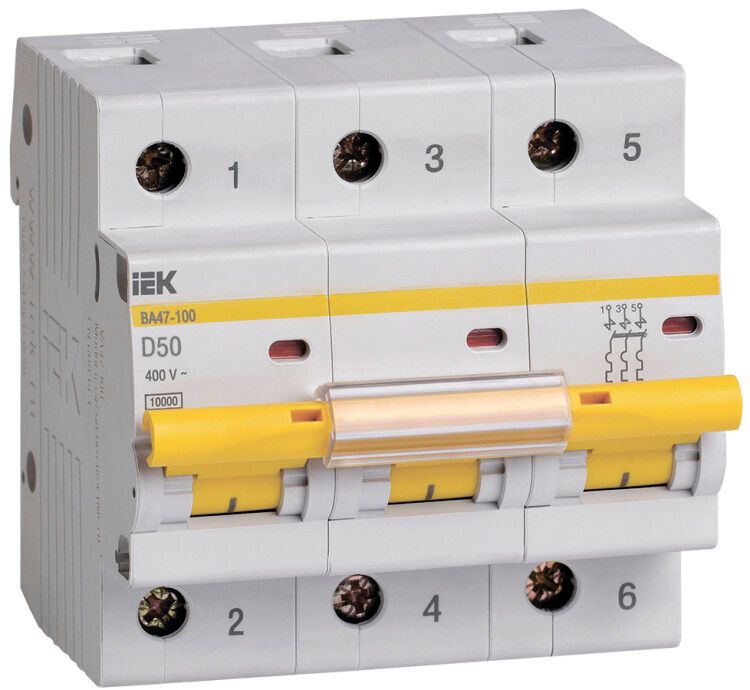

Выключатель автоматический трехполюсный ВА47-100 50А D 10кА KARAT | MVA40-3-050-D IEK

Автоматический выключатель ВА47-100 - трёхполюсный модульный аппарат с номинальным током 50 А и отключающей способностью 10 кА, предназначен для защиты сетей с высокими пусковыми токами. Бренд IEK (ИЭК) и артикул mva40-3-050-d указывают на серию KARAT, подходящую как для промышленного, так и для бытового использования.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты групповых и распределительных линий с активной и индуктивной нагрузкой - например, двигателей, насосов, компрессоров, сварочных аппаратов. Часто используется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений. Характеристика D обеспечивает устойчивость к кратковременным пусковым токам, что делает его идеальным для оборудования с высоким стартовым потреблением.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - задержка срабатывания при высоких пусковых токах
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое гашение дуги, снижение энергии КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2
• Модульная ширина: 4,5 модуля (13,5 см)
• Глубина монтажа: 74,3 мм
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Срок службы: 15 лет
• Тип напряжения: AC (переменный ток); DC не рекомендован для постоянного использования

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Его ширина (4,5 модуля) требует соответствующего места в щите. Для надёжного крепления предусмотрена защёлка с двойным фиксированным положением - предотвращает самопроизвольное выпадение. Максимальное сечение подключаемого провода - 25 мм2; для меньших сечений используйте наконечники. На контактных зажимах есть насечки, повышающие прочность соединения и снижающие нагрев. Устройство стационарное - не предназначено для перемещения после установки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, снижая риск возгорания. Индикатор положения контактов (зелёный/красный) визуально показывает состояние аппарата - включен/выключен. IP20 не обеспечивает защиту от внешней среды - устанавливается только внутри закрытых щитов.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на КЗ
• Увеличенная коммутационная способность (10 кА) - допускает использование в роли вводного автомата
• Широкая рукоятка с удобной площадью захвата - легче оперировать даже в перчатках
• Насечки на зажимах - минимизируют нагрев и обеспечивают долговечное соединение
• Поддержка работы при экстремальных температурах (-40…+50 C)
• Возможность самостоятельной установки дополнительных устройств (блокировки, сигнализации)

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - указано только AC, хотя в спецификациях фигурирует “AC/DC”, фактически устройство рассчитано исключительно на переменный ток
• IP20 не допускает установку вне герметичных щитов - нельзя использовать на улице или в сырых помещениях без дополнительной защиты
• Не подходит для защиты чувствительной электроники (например, серверов, систем управления) из-за характера срабатывания D
• Требуется достаточное пространство в щите: глубина 74,3 мм и ширина 13,5 см

Примеры использования

• Вводной автомат в щите многоквартирного дома с мощными электроплитами и кондиционерами
• Защита группы двигателей на производстве - насосы, вентиляторы, конвейеры
• Щитовая в мастерской с точечной сваркой, компрессором и другим оборудованием с высоким пусковым током
• Распределительный щит торгового центра с освещением, HVAC и торговым оборудованием

Практические советы

• Выбирая ВА47-100, проверьте соответствие сечения кабеля - не превышайте 25 мм2, иначе будет плохой контакт
• Для монтажа в условиях низких температур (ниже -20C) перед установкой выдержите аппарат 2–3 часа при комнатной температуре
• При использовании в качестве вводного автомата - убедитесь, что сечение входного кабеля и защита на этажном щите согласованы с 10 кА
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы
• Проверяйте индикатор положения контактов после каждого включения - он помогает отличить отключение от срабатывания
• Для обслуживания - отключите питание, не просто переведите рычаг в OFF: аппарат не имеет видимого разрыва, как рубильник
