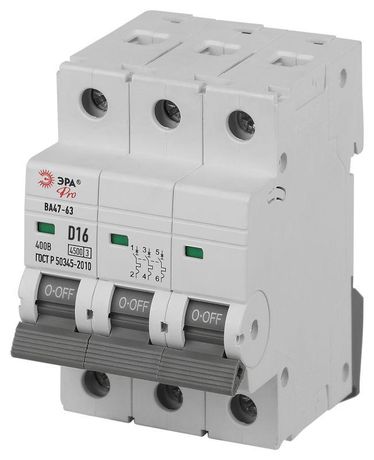

Автоматический выключатель PRO VA63-3P16D4.5 ВА47-63 3P 16А кривая D 4,5кА | Б0059477 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный коммутационный аппарат с номинальным током 16 А и кривой срабатывания D, предназначенный для защиты цепей с высокими пусковыми токами. Бренд ЭРА обеспечивает надёжность и соответствие промышленным стандартам, артикул б0059477 соответствует серийному исполнению для монтажа в щитах.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Особенность кривой срабатывания D позволяет ему выдерживать кратковременные пики тока при запуске мощного оборудования - например, насосов, компрессоров, подъёмных механизмов и других устройств с высоким пусковым током. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети, для которой предназначен прибор.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: D - характеризуется высоким порогом срабатывания (10–20 I_n), что исключает ложные срабатывания при пуске двигателей.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт оперативного гашения дуги.
• Номинальное напряжение изоляции (Ui): 660 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к высоковольтным импульсам (например, от молний или коммутаций).
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечений подключаемых медных проводов.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от пыли и воды.
• Рабочая температура: от –40 до +50 C - возможность эксплуатации в суровых климатических условиях, включая неотапливаемые помещения.
• Модульная ширина: 3 модуля - занимает три стандартных места на DIN-рейке (54 мм).
• Глубина монтажа: 74 мм - требуемое пространство внутри щита для полноценной установки.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Выключатель ВА47-63 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с глубиной не менее 74 мм. Подключение проводов осуществляется зажимами с фиксацией винтовым креплением - рекомендуется использовать провода сечением 1–25 мм2. Монтаж возможен как в открытых, так и в закрытых (скрытых) щитах благодаря компактной конструкции. Для правильной работы необходимо соблюдать требования к плотности затяжки контактов - недостаточно затянутый винт может вызвать нагрев, слишком сильная затяжка - повреждение корпуса.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 и уровень импульсной прочности 4000 кВ обеспечивают повышенную безопасность при аварийных режимах. Наличие класса перенапряжения 3 указывает на устойчивость к скачкам напряжения в сетях категории III - такие, как промышленные распределительные системы.

Преимущества

• Увеличенный порог срабатывания кривой D минимизирует ложные отключения при пуске тяжёлых нагрузок.
• Высокая отключающая способность (4,5 кА) гарантирует безопасность даже при серьёзных КЗ в промышленных сетях.
• Широкий диапазон рабочих температур делает пригодным для использования в холодных и жарких условиях.
• Компактная форма (3 модуля) экономит место в щите.
• Совместимость с проводами до 25 мм2 упрощает подключение силовых кабелей.

Ограничения применения

• Не предназначен для защиты цепей с малыми пусковыми токами (например, освещение, бытовая техника) - для них лучше подходят кривые B или C.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных, пыльных или наружных местах без дополнительной герметизации щита.
• Не рассчитан на постоянную работу выше 16 А - превышение нагрузки приведёт к перегреву и выходу из строя.
• Требует наличия достаточного свободного пространства вокруг для теплоотвода - не следует монтировать вплотную к другим приборам без воздушного зазора.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения.
• Отключение питания компрессора в воздухообменной системе.
• Щитовая защита подъёмного механизма на складе.
• Распределительный щит промышленного участка с несколькими двигателями.

Практические советы

• Выбирая автомат ВА47-63, проверьте, чтобы номинальный ток нагрузки был не больше 16 А - лучше оставлять запас 10–20 %.
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта после нескольких циклов.
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - это влияет на точность срабатывания терморасцепителя.
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях высокой влажности или пыли.
• Если требуется защита от перенапряжений - дополнительно установите УЗИП (устройство защиты от импульсных перенапряжений).
