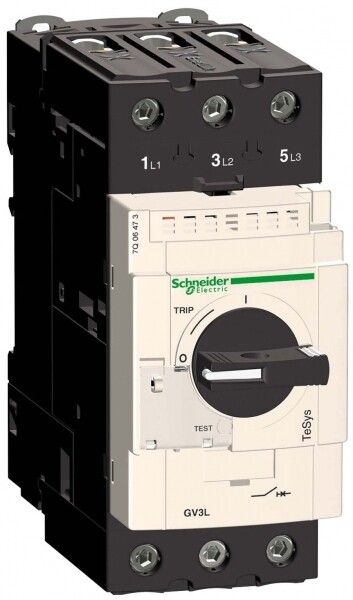

Выключатель автоматический защиты электродвигателя GV3 40А SE (Schneider) GV3L40

Аналоги автомата защиты двигателя GV3 40А SE (Schneider) GV3L40 (3)

Автомат защиты двигателя GM3P GV3P40 30-40А Systeme Electric	50 шт.	37 606,5 ₽	шт.	от 5 дней
Автомат защиты двигателя GM3P GV3P32 23-32А Systeme Electric	6 шт.	41 120,1 ₽	шт.	от 5 дней
Автомат защиты двигателя GM2L GV2L32 32А Systeme Electric	37 шт.	13 212,6 ₽	шт.	от 5 дней

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Выключатель автоматический защиты электродвигателя GV3 40А SE (Schneider) GV3L40 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Автоматический выключатель защиты электродвигателя TeSys GV3 (модель GV3L40) предназначен для защиты трехфазных двигателей от коротких замыканий, так как оснащен только магнитным расцепителем с фиксированной уставкой срабатывания 560 А. Этот прибор не выполняет функцию тепловой защиты от перегрузки, поэтому его выбор оправдан только при наличии отдельного устройства защиты от перегрузки (например, реле перегрузки) в схеме управления или если двигатель имеет встроенную защиту. Ключевым отличием данной модели от универсальных мотор-автоматов является отсутствие регулировки тока срабатывания от перегрузки: диапазон уставки тока электродвигателя жестко привязан к номинальному току 40 А. Высокая предельная отключающая способность 25 кА и номинальная 50 кА обеспечивают надежное отключение цепи при мощных токах короткого замыкания в промышленных сетях до 690 В. Устройство подходит для установки в шкафы управления с монтажом на DIN-рейку или на монтажную плату, используя винтовые зажимы для подключения кабелей сечением до 25 мм². Поворотная рукоятка позволяет управлять коммутацией вручную, а исполнение IP20 и климатическое исполнение УХЛ4 определяют условия эксплуатации в сухих отапливаемых помещениях. Если задача требует защиты двигателя от перегрузки в одном корпусе, данный автомат не подойдет без подключения дополнительных компонентов.

Технические характеристики выключателя защиты электродвигателя GV3 40А

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

GV3L40

Глубина

136 мм.

Ширина

55 мм.

Высота

132 мм.

Вес

0.33 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Тип изделия

Выключатель автоматический защиты электродвигателя

Способ монтажа

DIN-рейка

Степень защиты

IP20

Номинальный ток

40 А

Тип расцепителя

Магнитный

Сфера применения

Промышленное\TeSys GV

Степень защиты (IP)

IP20

С тепловой защитой

Нет

Количество полюсов

Конструкция прибора

Комплектное устройство в корпусе

Нормативный документ

МЭК/EN 60947-2, МЭК/EN 60947-1

Номин. раб. напряжение

690 В

Тип элемента управления

Кнопка поворотная

Климатическое исполнение

УХЛ4

Количество силовых полюсов

Номин. продолжительный ток Iu

40 А

Тип подключения силовой цепи

Винтовое соединение

Чувствительность к обрыву фазы

Нет

Предельная отключающая способность

25 кА

Номинальная отключающая способность

50 кА

Тип подключения силовой электрич. цепи

Винтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В

18.5 кВт

Диапазон уставки тока электродвигателя

40 А

Максимальное сечение подключаемого кабеля

25 мм2

Номин. отключающая способность Icu при 400 В, AC

50 кА

С интегрированным вспомогат. переключателем

Нет

С встроенным расцепителем пониженного напряжения

Нет

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

40 А
