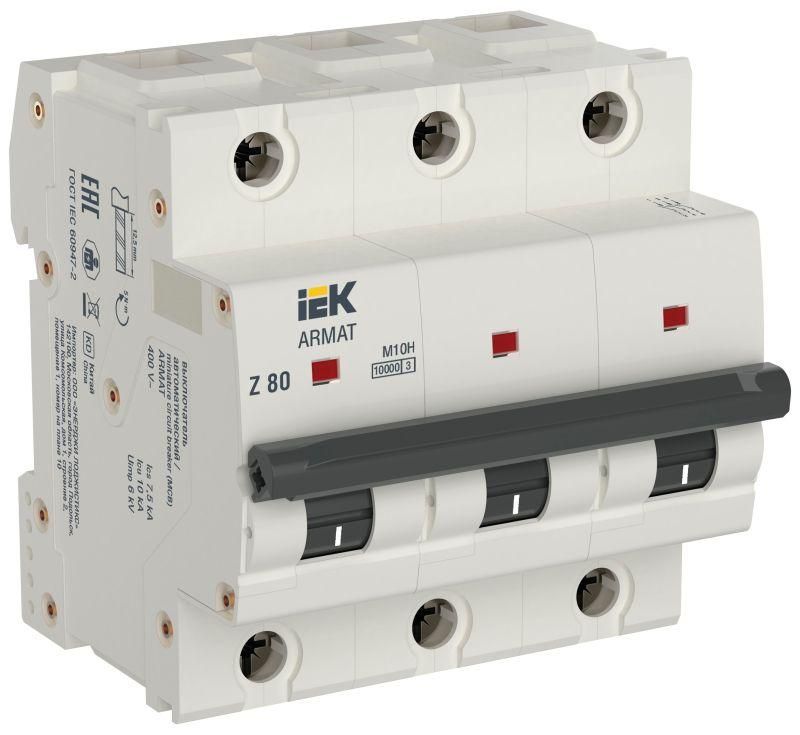

Автоматический выключатель трехполюсный M10H 3P Z 80А ARMAT | AR-M10H-3-Z080 IEK

Автоматический выключатель трехполюсный модульный M10H 3P Z 80А - это надежное устройство защиты от перегрузок и коротких замыканий в сетях переменного тока, предназначенное для установки на DIN-рейку. Произведённый компанией IEK, артикул ar-m10h-3-z080, подходит для промышленных и распределительных систем с рабочим напряжением до 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H 3P Z 80А используется для защиты трёхфазных электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Особенность характеристики Z делает его идеальным для защиты чувствительных нагрузок с высокими пусковыми токами, таких как преобразователи частоты, мощные источники питания, УПТ, насосы и компрессоры. Применяется в щитах управления, распределительных пунктах, на производствах и объектах с высокой плотностью оборудования.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: Z - медленное срабатывание при высоких пусковых токах
• Ширина: 3 модуля (54 мм)
• Сечение подключаемого провода: 1–35 мм2
• Номинальное импульсное напряжение: 6 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень загрязнения: 2 - умеренные уровни пыли и влаги в закрытых помещениях
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H 3P Z 80А монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко размещать его в типовых щитках. Клеммы рассчитаны на провода сечением до 35 мм2 - можно использовать одножильные и многожильные жилы, предварительно запрессованные наконечниками. Для подключения дополнительных функций (например, сигнализации или аварийного отключения) предусмотрена возможность установки до четырёх модулей серии AUX. Индикатор положения контактов («Вкл./Выкл.») позволяет визуально определить состояние автомата без вскрытия щита.

Безопасность и стандарты

Автоматический выключатель M10H 3P Z 80А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных аппаратов) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилищно-коммунальной сфере). Конструкция обеспечивает двойной разрыв цепи и двухкамерное дугогашение, что повышает безопасность при отключении больших токов. Дугогасительный кокон и омеднённая ферромагнитная скоба снижают риск возгорания и выхода из строя при аварии.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага - важное преимущество для безопасности.
• Увеличенная присоединительная способность: допускаются провода до 50 мм2 при использовании специальных наконечников (не указано в базовой спецификации, но реализовано конструкцией).
• Напайки на подвижных и неподвижных контактах обеспечивают долговечность и стабильность соединений.
• Две дугогасительные камеры с 24 пластинами - эффективнее гасят дугу, чем однокамерные решения.
• Усиленный корпус и дополнительный изоляционный кожух снижают риск пробоя между полюсами.
• Индикатор положения контактов - ускоряет диагностику и обслуживание.
• Гибкая система подключения AUX-устройств - позволяет расширять функциональность без замены аппарата.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадок - степень защиты IP20 требует установки внутри закрытых щитов.
• Характеристика Z не подходит для обычных осветительных или нагревательных нагрузок - она слишком «мягкая» для них, возможны ложные срабатывания при нормальных пусках.
• Запрещено использование в цепях постоянного тока - только переменный ток 50 Гц.
• Не рекомендовано применение при температурах ниже –40 C без предварительного прогрева щита - возможно снижение механической надёжности.

Примеры использования

• Защита частотного преобразователя на приводе конвейера в пищевой промышленности.
• Щит управления насосной станцией с тремя двигателями по 30 кВт каждый.
• Распределительный шкаф с источниками бесперебойного питания (ИБП) и серверными стойками.
• Линия питания сварочных аппаратов с высокими пусковыми токами.

Практические советы

• При подключении используйте наконечники для многожильных проводов - это исключит ослабление контакта со временем.
• Затягивайте клеммы именно на 5 Нм - недостаточно или чрезмерно сильное усилие снижает срок службы.
• Выбирайте этот автомат только тогда, когда есть гарантированно высокие пусковые токи; для обычных двигателей лучше подойдут характеристики C или D.
• Проверьте соответствие посадочного места в щите - три модуля занимают 54 мм, учтите зазоры для других устройств.
• При необходимости добавления сигнализации - выбирайте AUX-устройства того же бренда и серии, чтобы обеспечить совместимость и гарантию.
