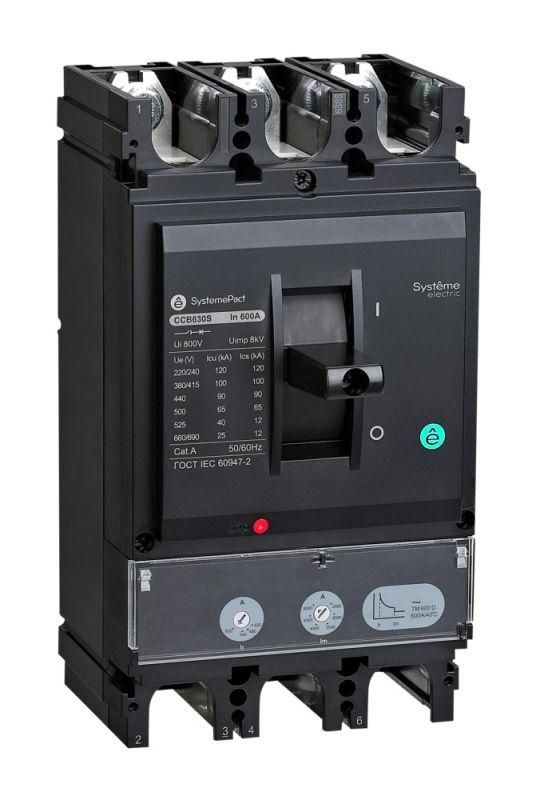

Автоматический выключатель в литом корпусе SPC400 50КА S1.3M 3P3D 320A - SPC400N32013M3DF APC

Автоматический выключатель в литом корпусе SPC400 50кА S1.3M 3P3D 320A от Systeme Electric предназначен для защиты электродвигателей мощностью до 250 кВт от коротких замыканий и перегрузок. Этот аппарат входит в серию SystemePact CCB и совмещает функции коммутации и защиты в одном компактном устройстве.

Назначение и область применения

SPC400 50кА S1.3M 3P3D 320A применяется в системах управления электродвигателями, где требуется надёжная защита от аварийных токов. Устройство устанавливается в составе комплексных решений - вместе с контакторами и тепловыми реле - для контроля работы насосов, вентиляторов, конвейеров, компрессоров и других приводов. Подходит для промышленного оборудования, энергоёмких производственных линий и объектов с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 320 A
• Кратковременная отключающая способность: 50 кА
• Число полюсов: 3P3D (три полюса, три дугогасительные камеры - все полюса защищены от КЗ)
• Расцепитель: SystemeLogic 1 M - электромагнитный, с фиксированной настройкой
• Конструкция: литой корпус - повышенная механическая прочность и герметичность
• Напряжение: до 400 В переменного тока
• Максимальная мощность защищаемого двигателя: 250 кВт

Совместимость и монтаж

SPC400 50кА S1.3M 3P3D 320A совместим с другими аппаратами серии SystemePact CCB, включая контакторы и тепловые реле. Для установки требуются DIN-рейки типа TS35/7,5 или TS35/15. Монтаж выполняется с соблюдением зазора между аппаратами - минимум 10 мм для теплоотвода. Подключение проводов - верхнее и нижнее, допускаются медные жилы сечением до 95 мм2. Нельзя использовать с алюминиевыми проводниками без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с нормами безопасности для промышленного электрооборудования. Литой корпус исключает доступ к токоведущим частям при установленном положении, что снижает риск поражения током.

Преимущества

• Высокая отключающая способность (50 кА) - гарантирует безопасное отключение даже при серьёзных КЗ
• Фиксированный расцепитель S1.3M - не требует настройки, повышает надёжность и снижает риск человеческой ошибки
• Литой корпус - устойчив к вибрациям, пыли и влаге, подходит для агрессивных сред
• Интеграция в систему SystemePact CCB - позволяет легко формировать полноценные решения для двигателей

Ограничения применения

• Не предназначена для защиты цепей освещения или слаботочного оборудования
• Не имеет регулируемых токовых настроек - нельзя адаптировать под двигатель меньшей мощности
• Не работает в сетях постоянного тока
• Не рекомендуется для установки в местах с температурой выше +60 C без принудительного охлаждения

Примеры использования

• Защита трёхфазного асинхронного двигателя 200 кВт на конвейере в пищевой промышленности
• Комплексная система управления насосной станцией с использованием контактора SE и теплового реле
• Щитовая автоматика на заводе по переработке пластиков - защита крупных экструдеров

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 320 А используйте кабель сечением не менее 70–95 мм2
• При групповой установке нескольких SPC400 оставляйте свободное пространство вокруг каждого устройства - это предотвращает перегрев
• Этот автомат не заменяет тепловое реле - он защищает только от КЗ; для защиты от перегрузок обязательно подключите отдельное тепловое реле
• При замене старого аппарата убедитесь, что новый SPC400 50кА S1.3M 3P3D 320A имеет аналогичный класс отключения и габариты
