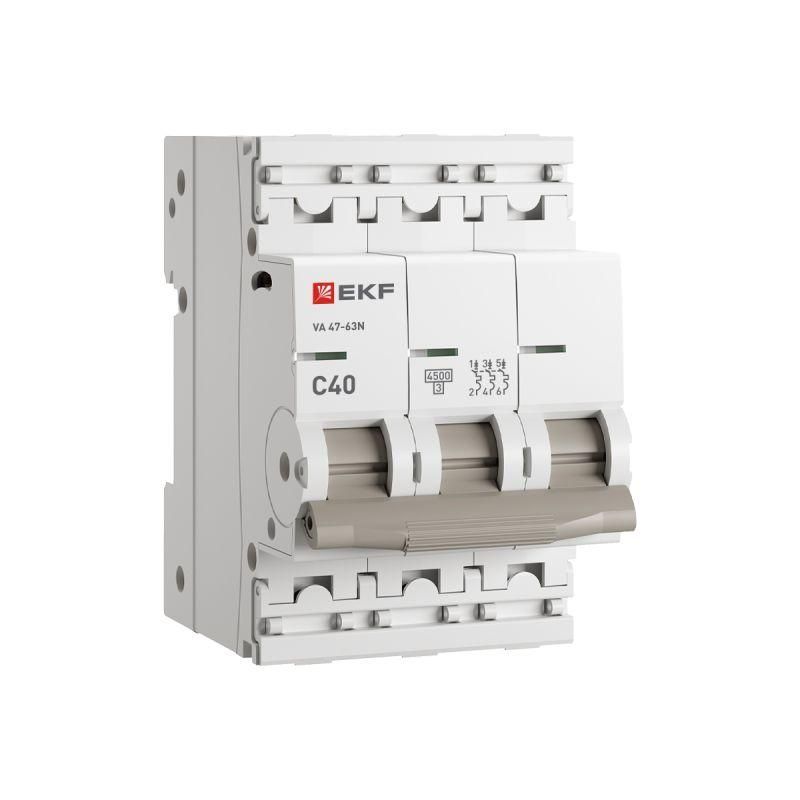

Автоматический выключатель ВА 47-63N 3P 40А (C) 4,5 кА PROXIMA - M634340C EKF

Автоматический выключатель ВА 47-63N от EKF - трёхполюсный модульный аппарат на 40 А с характеристикой срабатывания C и отключающей способностью 4,5 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в распределительных щитах с DIN-рейкой. Применяется в промышленных и бытовых системах переменного тока.

Назначение и область применения

ВА 47-63N защищает цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных объектов. Особенно эффективен там, где возможны кратковременные пусковые токи - например, при запуске двигателей насосов, компрессоров, конвейеров. Номинальный ток 40 А позволяет использовать его для групповых линий мощностью до ~9 кВт при 400 В.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, нагреватели)
• Номинальное напряжение: 400 В (переменный ток, 50/60 Гц)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутаций)
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Рабочая температура: от –40 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата
• Количество дугогасительных пластин: 9 - снижают риск возгорания при отключении больших токов

Совместимость и монтаж

ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Установка занимает 3 модуля - убедитесь, что в щите достаточно свободного места. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию шин и маршрутизацию кабелей. Для фиксации используются винты с моментом затяжки 3 Нм - недостаточно просто “прикрутить”, нужен контроль усилия. Монтаж можно выполнять как одиночным устройством, так и в составе группы - все устройства серии совместимы между собой.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматов. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные крышки клемм выполняют функцию пломбировки - предотвращают несанкционированное вскрытие. Индикатор на передней панели показывает реальное положение контактов: «ON» - включен, «OFF» - выключен, серый цвет - триппер (сработал). Это важно для диагностики без вскрытия корпуса.

Преимущества

• Удобное двупозиционное подключение клемм - сверху и снизу - упрощает сборку шин и экономит место в щите
• Пломбируемая крышка клемм - повышает безопасность и соответствие требованиям энергонадзора
• Винты с повышенным моментом затяжки (3 Нм) - обеспечивают надёжный контакт даже при длительной эксплуатации
• Цветной индикатор состояния контактов - позволяет быстро определить причину отключения без тестера
• 9 дугогасительных пластин - увеличивают срок службы и снижают вероятность выхода аппарата из строя после нескольких срабатываний
• Поддержка медных и алюминиевых проводов - универсальность для старых и новых сетей
• Усиленный корпус с дополнительными заклёпками - повышает механическую прочность и долговечность

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >10 кВт); лучше выбрать характеристику D
• Максимальная глубина монтажа 72 мм - не подходит для узких щитов с ограниченным пространством
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельный дифференциальный автомат или УЗО
• Работает только с переменным током - не применяется в постоянном токе (DC)

Примеры использования

• Защита группы розеток в производственном цехе с электроинструментом
• Отключение питания конвейерной ленты с асинхронным двигателем
• Щитовая защита тепловых завес, вентиляторов, насосов в складских помещениях
• Групповой автомат в этажном щите многоквартирного дома для 3-фазной нагрузки
• Распределительный щит на объекте с алюминиевой проводкой (благодаря поддержке Al-проводов)

Практические советы

• При подключении алюминиевых проводов используйте переходные наконечники - они снижают риск окисления и потери контакта
• Проверьте момент затяжки винтов динамометрической отверткой - слабый контакт вызывает перегрев, слишком сильный - повреждает клемму
• При установке в щит с плотной компоновкой учтите глубину 72 мм - возможно, потребуется углубление или смещение других устройств
• Индикатор состояния контактов - не заменяет проверку мультиметром; всегда отключайте питание перед работой
• ВА 47-63N - часть новой платформы EKF PROXIMA; при замене старого ВА 47-63 он полностью совместим по габаритам и клеммам
• Пломба на крышке клемм - её можно снимать только при наличии прав на обслуживание; при ремонте восстанавливайте пломбу или оформляйте документально
