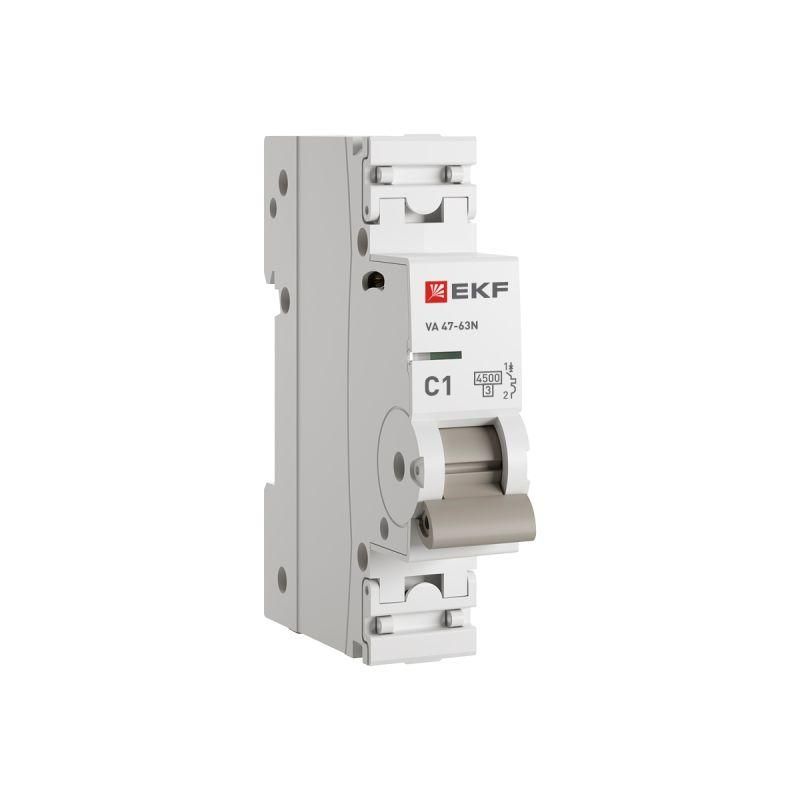

Автоматический выключатель ВА 47-63N 1P 1А (C) 4,5 кА PROXIMA - M634101C EKF

Автоматический выключатель ВА 47-63N - компактный однополюсный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Бренд EKF, артикул m634101c, предназначен для установки в щитках жилых, офисных и промышленных объектах, где требуется точная защита слаботочных и осветительных линий.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические цепи с номинальным током до 1 А от длительных перегрузок и токов короткого замыкания. Подходит для защиты светильников, розеток малой мощности, устройств автоматики, контрольных схем, систем безопасности и других слаботочных нагрузок. Применяется в бытовых, коммерческих и легкопромышленных электроустановках.

Технические характеристики

• Номинальный ток: 1 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальная отключающая способность: 4,5 кА
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, LED-светильники, контроллеры)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Сечение подключаемого провода: 1–16 мм2 - совместим с медными и алюминиевыми проводниками
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 72 мм
• Рабочая температура: от –40 C до +55 C
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности
• Количество дугогасительных пластин: 9 - повышает надежность отключения при КЗ

Совместимость и монтаж

Автоматический выключатель ВА 47-63N устанавливается на стандартную DIN-рейку типа EN 60715. Монтаж осуществляется путём фиксации защёлки на рейке - достаточно нажать на верхнюю часть корпуса до характерного щелчка. Для демонтажа потяните рычаг вниз. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию сборки в плотных щитах. Винты затягиваются моментом 3 Нм - рекомендуется использовать отвертку с предустановленным крутящим моментом. Подключение возможно как медными, так и алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные пломбы на клеммах предотвращают несанкционированное вскрытие. Индикаторное окно показывает реальное положение контактов: «I» - включено, «O» - выключено. Это позволяет визуально определить состояние аппарата даже при отключенном питании.

Преимущества

• Удобное двунаправленное подключение проводов - снижает необходимость удлинения кабелей
• Пломбируемый дизайн клемм - обеспечивает безопасность при проверках и обслуживании
• Усиленный корпус с дополнительными заклёпками - повышает механическую прочность
• Цветной индикатор состояния контактов - исключает ошибки при диагностике
• Высокий момент затяжки винтов (3 Нм) - гарантирует надёжный контакт без проскальзывания
• 9 дугогасительных пластин - увеличивают срок службы при частых отключениях

Ограничения применения

Не применяется в условиях высокой влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность. Не подходит для защиты двигателей, насосов и оборудования с высоким пусковым током - характеристика C рассчитана на умеренные нагрузки. Не используется в сетях постоянного тока. Температурный диапазон ограничен - при температурах ниже –40 C или выше +55 C возможны отказы в работе.

Примеры использования

• Защита группы LED-светильников в офисе (до 10 шт. по 10 Вт каждый)
• Питание системы видеонаблюдения с камерами и DVR
• Контроль реле и терморегуляторов в системах отопления
• Щитовая защита сигнализаций, домофонов, автоматических ворот
• Распределительные щиты в многоквартирных домах для слаботочных линий

Практические советы

• При подключении алюминиевых проводов используйте наконечники типа НШВИ - это повысит долговечность соединения
• Проверьте посадочный диаметр DIN-рейки перед монтажом - не все рейки имеют точные габариты 35 мм
• Не затягивайте винты больше 3 Нм - риск повреждения клемм
• При групповом монтаже нескольких выключателей ВА 47-63N оставляйте минимум 5 мм между ними для лучшего теплоотвода
• Используйте индикатор состояния контактов как основной метод диагностики - он более надёжен, чем внешний вид рукоятки
