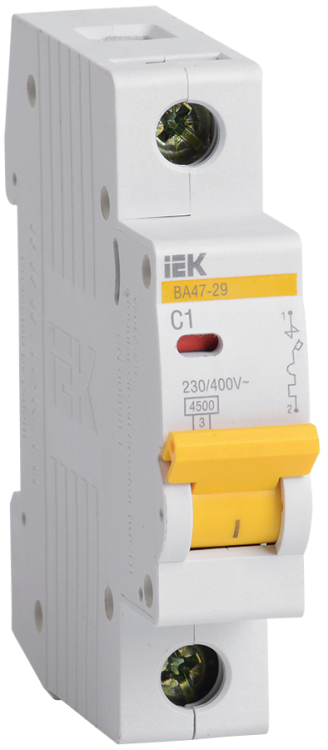

Выключатель автоматический однополюсный ВА47-29 1А C 4,5кА KARAT | MVA20-1-001-C IEK

Автоматический выключатель модульный однополюсный 1А 4,5кА характеристика С ВА47-29 от IEK - надёжный коммутационный аппарат для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитках жилых и промышленных объектов, совместим с DIN-рейкой и обеспечивает долгую службу благодаря улучшенной конструкции.

Назначение и область применения

Автоматический выключатель модульный однополюсный 1А 4,5кА характеристика С ВА47-29 предназначен для автоматического отключения цепи при возникновении сверхтока - перегрузки или короткого замыкания. Используется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазным переменным током. Особенно эффективен там, где требуется точная защита слаботочных цепей: освещение, розеточные группы, контрольные схемы, маломощные приборы.

Технические характеристики

• Номинальный ток: 1 А - подходит для нагрузок до 230 Вт при 230 В
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала; идеально для нагрузок с пусковыми токами (например, люминесцентные светильники, насосы)
• Количество полюсов: 1 - управляет одной фазой
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Частота: 50 Гц
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку
• Глубина монтажа: 73,6 мм - требует достаточного места внутри щита
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 1А 4,5кА характеристика С ВА47-29 устанавливается на стандартную DIN-рейку типа TS35. Монтаж прост: защёлкивается на рейку, затем затягиваются винты клемм. Для подключения используются медные провода сечением от 0,5 до 25 мм2. Клеммы поддерживают два типа соединений: шины PIN (для последовательного соединения) и FORK (для ответвления). Это позволяет выполнять двойное подключение без переходников. Также доступна возможность подключения дополнительных устройств (блокировок, сигнализации) через безвинтовые разъёмы - без демонтажа автомата.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3 - минимальное время отключения при КЗ, что снижает риск повреждения проводки. Конструкция имеет индикатор положения контакта: рычаг вниз - выключен, вверх - включён. Наличие плексигласовой вставки защищает механизм теплового расцепителя от механических воздействий. Выходы можно опломбировать специальным решением - для предотвращения несанкционированного вмешательства.

Преимущества

• Усиленный корпус с двумя дополнительными заклёпками - повышена прочность в месте подключения проводов
• Контакты из серебросодержащего композита - увеличивают срок службы и устойчивость к нагреву
• Монолитная лицевая панель - исключает деформацию при многократном включении/выключении
• Широкий диапазон температур (-40…+50 C) - подходит для неотапливаемых помещений
• Поддержка двойного подключения шинами PIN и FORK - экономит место в щите
• Возможность опломбирования - удобно для контролируемых систем

Ограничения применения

Автоматический выключатель ВА47-29 не предназначен для работы в средах с высокой влажностью, пылью или агрессивными газами - степень защиты IP20 не обеспечивает герметичность. Не используется в сетях постоянного тока (DC). Не рекомендуется для защиты мощных двигателей с высокими пусковыми токами (более 10×Iн); лучше выбрать характеристику D. Не следует применять в качестве основного рубильника - он не предназначен для частого ручного включения/выключения под нагрузкой.

Примеры использования

• Защита осветительных групп в квартире (LED-светильники, люстры)
• Питание розеток в ванной комнате или кухне
• Контроль управления маломощными насосами, вентиляторами
• Щиты управления в производственных цехах для сигналов и датчиков
• Распределительные щиты в административных зданиях, школах, больницах

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - максимальное 25 мм2. Более толстый провод не войдёт в клемму.
• Не используйте этот автомат для защиты оборудования с пусковыми токами выше 8–10 А - выбирайте характеристику D.
• При сборке щита учтите глубину монтажа (73,6 мм): убедитесь, что задняя стенка щита не препятствует установке.
• Для многократного подключения шин используйте совмещённые шины PIN/FORK - это сэкономит место и ускорит монтаж.
• Проверяйте индикатор после установки: если рычаг не фиксируется в верхнем положении - возможно, плохой контакт или брак.
• Для длительной работы в холоде (ниже -20 C) перед первым включением прогрейте автомат в помещении 10–15 минут.
