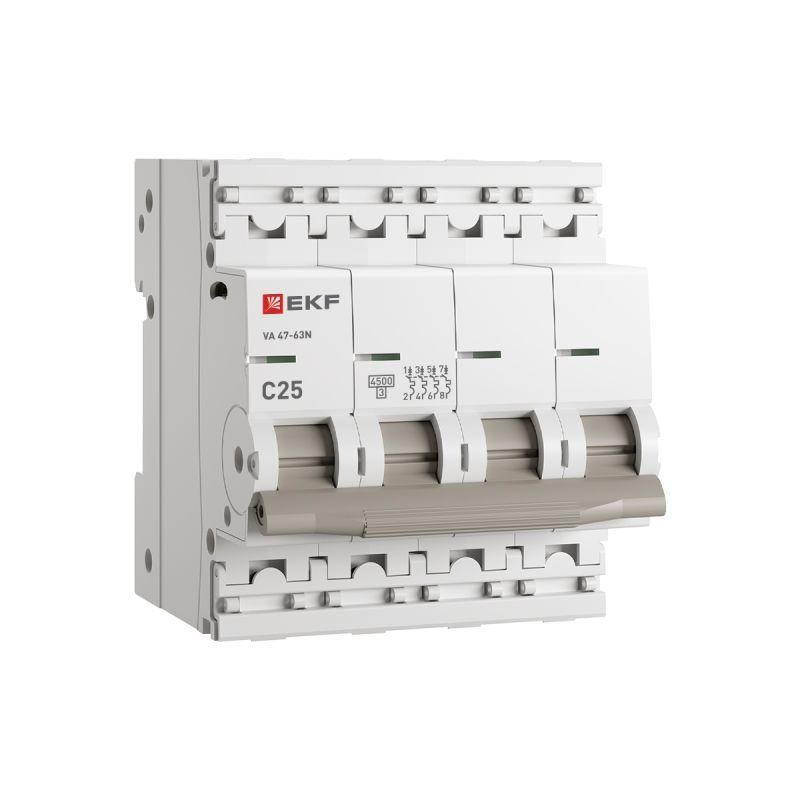

Автоматический выключатель ВА 47-63N 4P 25А (C) 4,5 кА PROXIMA - M634425C EKF

Автоматический выключатель ВА 47-63N - это четырёхполюсный модульный аппарат с номинальным током 25 А и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей переменного тока в распределительных щитах. Бренд EKF и артикул m634425c указывают на серию PROXIMA, где этот выключатель сочетает проверенную конструкцию с современными решениями для повышения безопасности и удобства монтажа.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические сети от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Четыре полюса позволяют одновременно отключать все фазы и нейтраль - идеально для трёхфазных потребителей с нулевым проводом, таких как двигатели, группы освещения, оборудование с системами заземления TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное)
• Отключающая способность: 4,5 кА
• Характеристика расцепителя: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Род тока: переменный (AC), частота 50/60 Гц
• Количество полюсов: 4 (L1, L2, L3, N)
• Количество модулей: 4 (занимает 4 модуля на DIN-рейке)
• Сечение провода: 1–25 мм2 (медные и алюминиевые)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +55 C
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Глубина монтажа: 72 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости
• Наличие нейтрального проводника: да - ноль подключается отдельно, не через контактную группу

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Установка занимает 4 модуля (72 мм глубины). Для подключения используются винтовые зажимы с моментом затяжки 3 Нм - рекомендуется использовать отвертку с ограничителем момента. Клеммы поддерживают как медные, так и алюминиевые провода. Присутствует возможность подключения к шинам PIN и FORK - удобно при организации сборки в щите. Пластиковая крышка над клеммами позволяет опломбировать устройство после монтажа, предотвращая несанкционированное вскрытие. Индикатор на передней панели показывает положение контакта: «ON» - включено, «OFF» - отключено, среднее положение - триппер сработал.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Корпус изготовлен из негорючего пластика, что снижает риск распространения огня при аварии. Дугогашение осуществляется с помощью 9 пластин - эффективно гасит дугу даже при высоких токах КЗ. Усиленная конструкция с дополнительными заклёпками повышает механическую прочность корпуса. Пломбируемая крышка клемм соответствует нормам по защите от несанкционированного доступа.

Преимущества

• Удобная рукоятка с четким положением и индикатором состояния - легко определить причину отключения
• Поддержка медных и алюминиевых проводов - универсальность при ремонте и модернизации старых сетей
• Пломбировка клемм - соответствие требованиям энергонадзора и безопасность при обслуживании
• Широкий диапазон сечений проводов (1–25 мм2) - не требует переходников
• 9 дугогасительных пластин - надёжное гашение дуги при отключении больших токов
• Максимальная жёсткость корпуса благодаря заклёпкам - снижает вероятность деформации при длительной эксплуатации

Ограничения применения

Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность. Не используется в цепях постоянного тока. Не подходит для защиты мощных двигателей с высоким пусковым током - для них требуется тип D. Не следует применять в местах с температурой ниже –40 C или выше +55 C без дополнительного теплового контроля. Отказ от соблюдения момента затяжки 3 Нм может привести к нагреву и выходу из строя.

Примеры использования

• Защита трёхфазного станка с нейтральным проводом (например, фрезерный станок 380 В)
• Распределение питания по группам освещения в административном здании
• Щитовое оборудование на производстве - защита линий с нулём (TN-S)
• Электрощиты в многоэтажных домах - для отключения всех фаз и нуля при необходимости

Практические советы

• При монтаже используйте отвертку с регулировкой крутящего момента - затягивайте винты строго 3 Нм, чтобы избежать пережима или плохого контакта
• Используйте шины PIN/FORK для компактной сборки - особенно актуально при большом количестве автоматов
• Обязательно опломбируйте крышку клемм после окончания работ - это требование многих организаций по энергонадзору
• Проверьте совпадение сечения провода с заявленным диапазоном 1–25 мм2 - не применяйте провода меньше 1 мм2 или больше 25 мм2
• При замене аналога - сверьте не только ток и тип, но и количество полюсов: ВА 47-63N имеет 4 полюса, включая ноль - другие модели могут иметь только 3
• При работе в холодных условиях (ниже –20 C) убедитесь, что щит не находится в сыром помещении - конденсат может вызвать пробой изоляции
