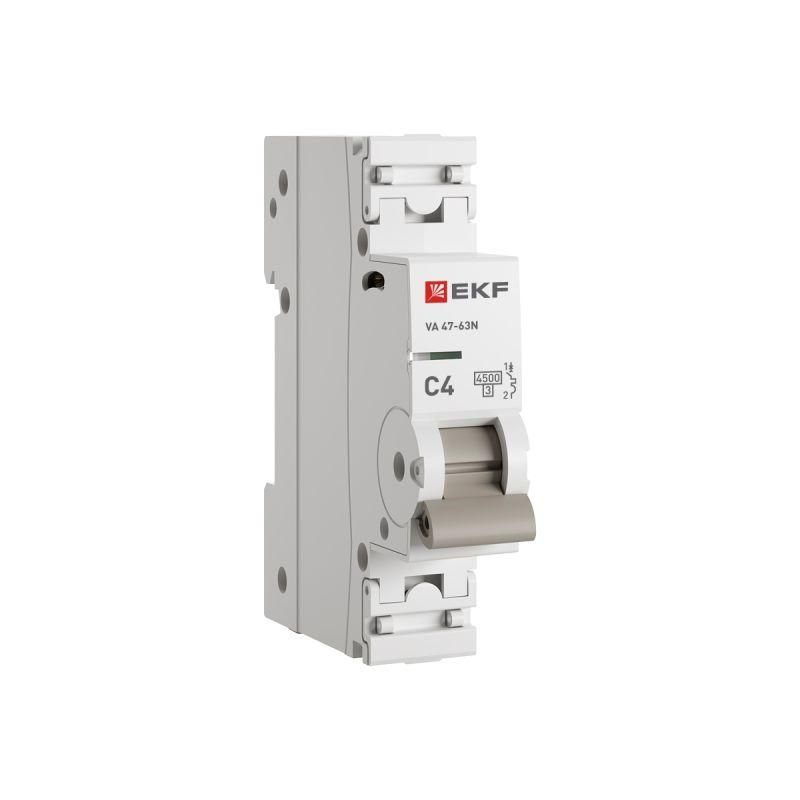

Автоматический выключатель ВА 47-63N 1P 4А (C) 4,5 кА PROXIMA - M634104C EKF

Автоматический выключатель ВА 47-63N - это однополюсный защитный аппарат от перегрузок и коротких замыканий, предназначенный для установки на DIN-рейку в распределительных щитах. Бренд EKF и артикул m634104c указывают на серию PROXIMA, где этот выключатель сочетает проверенную конструкцию с современными решениями для повышения безопасности и удобства монтажа.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические цепи с номинальным током до 4 А от перегрузок и коротких замыканий. Подходит для бытовых и легких промышленных применений: освещение, розеточные группы, маломощные приборы, системы контроля. Установка возможна в жилых домах, офисах, административных зданиях и на объектах с невысокой нагрузкой.

Технические характеристики

• Номинальный ток: 4 А - предельный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 1 - управление одной фазой
• Напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами и от предметов более 12,5 мм, но без защиты от воды и пыли
• Сечение провода: 1–16 мм2 - совместим с медными и алюминиевыми проводами
• Ширина: 1 модуль (17,5 мм) - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 72 мм - требует свободного места внутри щита
• Рабочий температурный диапазон: от –40 C до +55 C - работает в холодных и жарких условиях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации
• 9 дугогасительных пластин - снижают энергию электрической дуги при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать несколько устройств в одном ряду. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию кабельных трасс. Зажимы рассчитаны на медные и алюминиевые проводники, что важно при реконструкции старых сетей. Для фиксации используется винт с моментом затяжки 3 Нм - достаточно для надежного соединения без перетяга. Встроенные пломбы позволяют запечатывать клеммы после монтажа, что исключает несанкционированное вскрытие.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных электроустановок. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включен, «OFF» - отключен. Это помогает отличить механическое положение рукоятки от фактического состояния цепи, особенно при сработавшем расцепителе.

Преимущества

• Удобное двупозиционное подключение проводов - сверху и снизу - упрощает сборку щитов
• Встроенная пломбировка клемм - обеспечивает целостность и безопасность после монтажа
• Повышенный момент затяжки винта (3 Нм) - гарантирует долговечное соединение даже при вибрациях
• Цветной индикатор состояния контактов - наглядно показывает, сработал ли автомат
• Усиленный корпус с дополнительными заклепками - увеличивает механическую прочность
• 9 дугогасительных пластин - снижают риск возгорания при отключении больших токов
• Совместимость с алюминием и медью - универсальность для различных типов проводки

Ограничения применения

Не предназначен для защиты мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - для них требуется характеристика D. Не следует использовать в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность. Не подходит для постоянной работы при температурах ниже –40 C или выше +55 C. Не применяется в цепях постоянного тока - только для переменного тока AC.

Примеры использования

• Защита осветительных групп в квартире или офисе
• Обеспечение безопасности розеток на кухне или в ванной комнате
• Контроль питания терморегуляторов, систем видеонаблюдения, домашних серверов
• Монтаж в этажных щитках многоквартирных домов
• Дополнение в распределительных щитах на производстве для слаботочных цепей

Практические советы

• При подключении алюминиевых проводов используйте специальные переходные контактные площадки или смазку против оксидации
• Проверьте глубину щита - 72 мм требует минимум 80 мм свободного пространства с учетом кабельных каналов
• После монтажа обязательно запечатайте клеммы через отверстие для пломбы - это обязательное условие для прохождения проверок Энергонадзора
• Не путайте индикатор состояния с кнопкой тестирования - он не является функциональным тестом, а лишь показывает положение контактов
• При замене автомата убедитесь, что новый имеет ту же характеристику (C) и номинальный ток (4 А) - изменение может привести к ложным срабатываниям или отказу защиты
