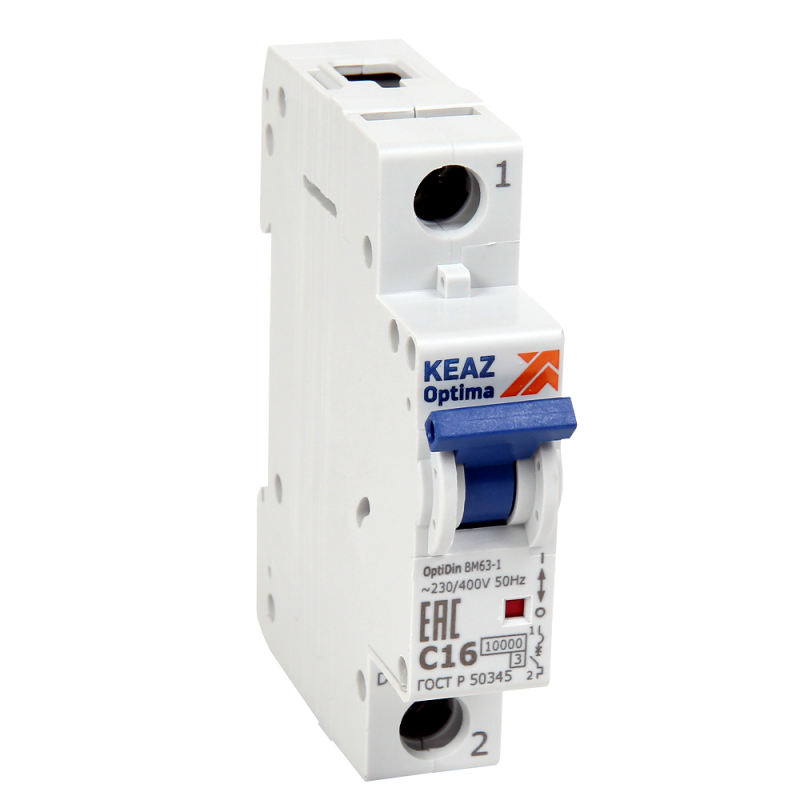

Выключатель автоматический модульный 1п C 4А 10кА OptiDin BM63-1C4-10-УХЛ3 КЭАЗ 249274

Автоматический выключатель однополюсный 4А C 10кА AC модульный BM63-1C4-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита однофазных нагрузок. Модульный дизайн позволяет легко устанавливать BM63-1C4-10-УХЛ3 на DIN-рейку, а климатическое исполнение УХЛ3 обеспечивает работу в суровых условиях.

Назначение и область применения

Автоматический выключатель BM63-1C4-10-УХЛ3 защищает однофазные цепи переменного тока с номинальным напряжением 230 В и частотой 50 Гц. Он применяется там, где нужна точная защита от длительных перегрузок и внезапных коротких замыканий. Подходит для защиты освещения, бытовых розеток, маломощных приборов, систем управления и оборудования в щитках. Благодаря характеристике срабатывания «C», он идеально сочетается с нагрузками средней инерционности - например, люминесцентными светильниками, насосами, компрессорами и другим оборудованием с пусковыми токами до 5–10 крат от номинала.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 4 А
• Номинальное напряжение: 230 В
• Тип тока: переменный (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пуском
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая термическую нагрузку на провода
• Максимальное сечение кабеля: 25 мм2 - подходит для медных проводов до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –60 C до +60 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, допускает работу в неотапливаемых помещениях
• Ширина по модулю: 1 модуль (17,5 мм)
• Глубина монтажа: 75 мм - требует достаточного места внутри щита
• Наличие дополнительных контактов: да - можно подключить сигнализацию состояния (например, контакт свободного расцепления)
• Категория перенапряжения: IV - рассчитан на установку в местах с высокими рисками перенапряжений (например, на входе в здание)
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (без пылевых отложений на контактах)

Совместимость и монтаж

BM63-1C4-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина в один модуль позволяет разместить несколько устройств в одном ряду. Для подключения используйте кабели с сечением от 0,5 до 25 мм2 - лучше всего подходят многожильные или одножильные медные провода. Обеспечьте плотный зажим в клеммах, чтобы избежать нагрева. Выключатель совместим с другими изделиями серии OptiDin от КЭАЗ - все устройства имеют единый форм-фактор и крепление. Дополнительные контакты подключаются после основного монтажа, через боковые разъёмы - они не влияют на работу основного механизма.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет двухступенчатую систему защиты: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на короткое замыкание. Класс токоограничения 3 гарантирует быстрое отключение (менее 10 мс) при аварийных токах, что снижает риск возгорания. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к сетевым помехам и грозовым выбросам.

Преимущества

• Высокая отключающая способность (10 кА) - безопасна даже при серьёзных КЗ в старых сетях
• Универсальная характеристика «C» - хорошо работает с типичными бытовыми и промышленными нагрузками
• Климатическое исполнение УХЛ3 - надёжная работа в неотапливаемых щитовых, на улице или в холодных цехах
• Наличие дополнительных контактов - удобно для интеграции в системы контроля и сигнализации
• Совместимость с серией OptiDin - возможность сборки унифицированных щитов с другими элементами КЭАЗ

Ограничения применения

BM63-1C4-10-УХЛ3 нельзя использовать в цепях постоянного тока - он рассчитан исключительно на переменный ток. Степень защиты IP20 не допускает установку во влажных или запылённых местах без корпуса. Не рекомендуется применять для защиты мощных двигателей с высоким пусковым током (>10×Iн) - для них лучше выбрать характеристику D. Также не следует устанавливать в открытых щитах без крышки - отсутствие герметизации делает его чувствительным к внешним воздействиям. Не подходит для работы при температуре ниже –60 C или выше +60 C.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая на этаже многоэтажного дома
• Контроль питания осветительных приборов в производственных помещениях
• Подключение насосов, вентиляторов, малых компрессоров
• Входной автомат в распределительном щите с классом перенапряжения IV

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не более 25 мм2, иначе возможен перегрев клемм
• Не забудьте про дополнительные контакты: если нужны сигналы о сработавшем автомата, подключите их сразу при монтаже
• При сборке щита соблюдайте шаг между устройствами - хотя BM63-1C4-10-УХЛ3 занимает 1 модуль, соседние автоматы должны иметь доступ для обслуживания
• Для условий с повышенной влажностью или пылью используйте этот выключатель только внутри закрытого щита с классом защиты IP54+
• Проверяйте маркировку перед установкой: номинальный ток 4 А - это минимальный порог для защиты тонких проводов; не заменяйте его на 6 А или 10 А без пересчёта нагрузки
