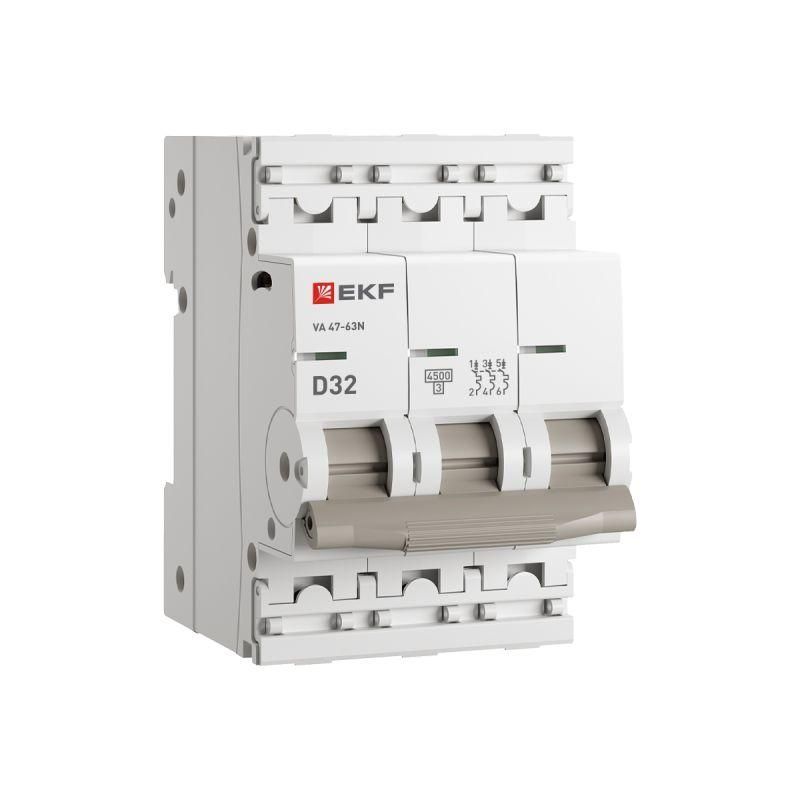

Автоматический выключатель ВА 47-63N 3P 32А (D) 4,5 кА PROXIMA - M634332D EKF

Автоматический выключатель 3-полюсный 32 А 4,5 кА D ВА 47-63N от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию PROXIMA, подходит для установки в распределительных щитах промышленных и коммерческих объектов, где требуется надёжная защита трёхфазных нагрузок.

Назначение и область применения

Автоматический выключатель 3-полюсный 32 А 4,5 кА D ВА 47-63N защищает трёхфазные цепи переменного тока с номинальным напряжением до 400 В. Характеристика срабатывания «D» позволяет использовать его там, где возникают высокие пусковые токи - например, на двигателях, насосах, компрессорах, конвейерах и других мощных устройствах. Применяется в промышленных щитах, системах автоматизации, на производстве и в крупных торговых помещениях.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами
• Частота: 50–60 Гц
• Сечение подключаемых проводников: 1–25 мм2 (медные и алюминиевые)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –40 C до +55 C
• Номинальное импульсное напряжение: 4 кВ
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Количество дугогасительных пластин: 9 - повышает надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитках. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию шинных соединений. Клеммы совместимы с медными и алюминиевыми проводниками. Момент затяжки винтов - 3 Нм, что обеспечивает надёжный контакт без перетяга. Для фиксации используется встроенный механизм, предотвращающий случайное выпадение аппарата с рейки. Литая лицевая панель не поддерживает горение, что повышает безопасность.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 32 А 4,5 кА D ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Устройство имеет встроенную пломбировку клемм - после установки крышка закрывается, и доступ к проводам становится невозможен без вскрытия, что исключает несанкционированное вмешательство. Индикаторное окно на передней панели показывает реальное положение контактов: «I» - включено, «O» - выключено. Это снижает риск ошибок при обслуживании.

Преимущества

• Удобное двупозиционное подключение клемм - можно подводить провода сверху или снизу, что упрощает сборку шинных систем
• Встроенная пломбировка клемм - гарантирует целостность и безопасность после монтажа
• Высокий момент затяжки винтов (3 Нм) - минимизирует риск ослабления контакта при вибрации
• Цветной индикатор состояния контактов - наглядно показывает, включен или выключен аппарат
• Усиленный корпус с дополнительными заклёпками - увеличивает механическую прочность
• 9 дугогасительных пластин - обеспечивают быстрое и безопасное гашение дуги даже при больших токах
• Широкий диапазон рабочих температур - подходит для холодных помещений и жарких цехов

Ограничения применения

Автоматический выключатель ВА 47-63N не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в условиях постоянного воздействия влаги - степень защиты IP20 не обеспечивает герметичность. Также он не рассчитан на постоянные токи (DC) - применяется только в сетях переменного тока. Не рекомендуется использовать в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или осаждением проводящих частиц).

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Щитовая защита группы станков с ЧПУ
• Распределительный щит производственного участка с компрессорами
• Общий ввод в распределительном щите торгового центра
• Защита системы вентиляции с большими пусковыми токами

Практические советы

• При подключении алюминиевых проводов используйте переходные наконечники и соблюдайте требуемый момент затяжки - 3 Нм
• Не забудьте проверить посадочный диаметр DIN-рейки - устройство совместимо с классической TS35
• При установке в плотно укомплектованный щит учтите глубину монтажа - 72 мм, чтобы не задеть соседние элементы
• Индикатор состояния контактов - важный элемент безопасности; всегда проверяйте его перед работой в щите
• Пломбировка клемм активируется после закрытия крышки - не пропускайте этот этап, особенно в общественных или контролируемых объектах
• Для подключения шин используйте верхнее или нижнее подключение - это экономит место и упрощает маршрутизацию
