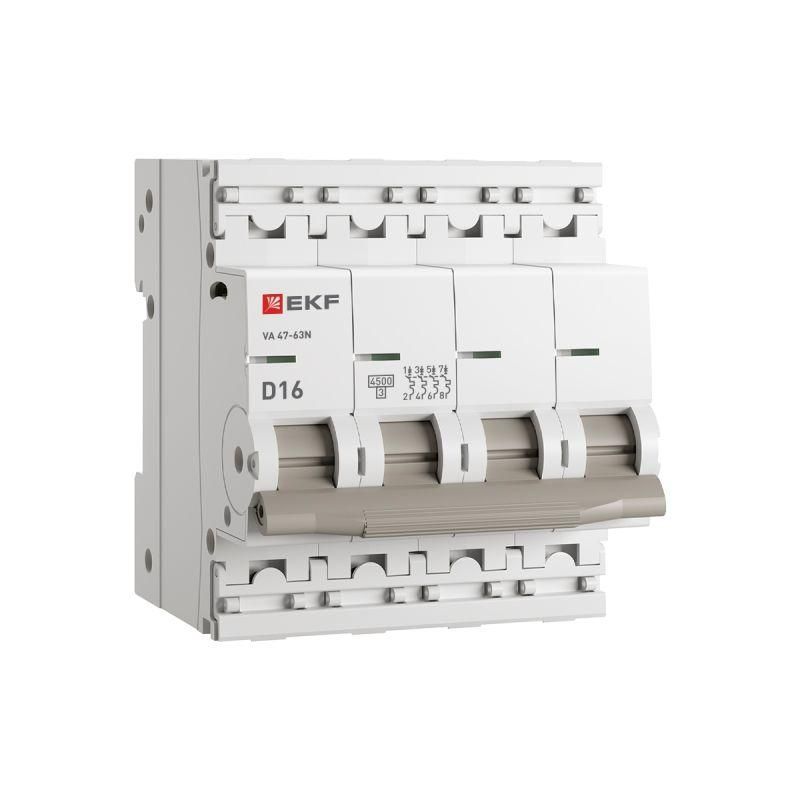

Автоматический выключатель ВА 47-63N 4P 16А (D) 4,5 кА PROXIMA - M634416D EKF

Автоматический выключатель ВА 47-63N 4P 16А 4,5 кА от EKF предназначен для защиты четырёхпроводных цепей переменного тока от перегрузок и коротких замыканий. Устройство подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает надёжную коммутацию и безопасную эксплуатацию благодаря защищённой конструкции и высокой отключающей способности.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 16А 4,5 кА используется для защиты электрических цепей с четырьмя полюсами: три фазы и ноль. Он срабатывает при превышении допустимого тока (16 А) или при коротком замыкании, предотвращая повреждение проводки и оборудования. Применяется в распределительных щитах многоквартирных домов, офисов, торговых центров, на объектах с трёхфазным питанием - например, для групп освещения, тепловых насосов, вентиляционных систем и другого оборудования, требующего защиты всех проводников, включая нейтраль.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 4 - защищает все четыре провода: L1, L2, L3 и N. Нейтральный проводник коммутируется - при отключении он тоже размыкается.
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 230/400 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (электродвигатели, трансформаторы, светодиодные драйверы).
• Напряжение изоляции: 660 В - гарантирует безопасную изоляцию между токоведущими частями даже при кратковременных скачках напряжения.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы (например, от грозовых разрядов).
• Сечение проводника: 1–16 мм2 - позволяет подключать медные провода этого диапазона.
• Степень защиты IP20: защита от прикосновения к токоведущим частям пальцами и от предметов более 12,5 мм; не защищён от пыли и воды.
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира.
• Ширина: 4 модуля - занимает 72 мм по глубине, стандартная ширина для DIN-рейки.
• Рабочий диапазон температур: от –40 C до +55 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной конденсации влаги - подходит для типичных помещений, кроме сырых и запылённых.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 16А 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковой крышкой - её можно опломбировать для предотвращения несанкционированного вмешательства. Подключение проводов осуществляется снизу или сверху - согласно схеме в документации. Убедитесь, что сечение провода находится в пределах 1–16 мм2. Максимальная глубина монтажа - 72 мм, проверьте свободное место в щите. Устройство совместимо с другими элементами серии PROxima от EKF, включая дифференциальные автоматы и УЗО.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 4P 16А 4,5 кА соответствует требованиям ГОСТ IEC 60898-1 - нормативу для бытовых и аналогичных применений. Конструкция предусматривает изолирующий корпус, индикатор положения контактов (видно, включен или отключен) и возможность пломбировки. Это обеспечивает соответствие правилам безопасности при обслуживании электроустановок.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при ремонте, так как полностью разрывает цепь.
• Улучшенная конструкция с защитной крышкой снижает риск случайного прикосновения к токоведущим частям.
• Индикатор положения контактов позволяет визуально определить состояние автомата без тестера.
• Характеристика D обеспечивает отказ от ложных срабатываний при пуске двигателей и других мощных нагрузок.
• Работает при экстремальных температурах - подходит для установки в неотапливаемых щитовых.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендован для защиты цепей с постоянным током - только переменный ток 50–60 Гц.
• Не следует использовать в качестве основного рубильника для частого ручного включения/выключения - не рассчитан на частую механическую износостойкость, как контакторы.
• Не подходит для установки вне щита - требуется защита от внешних воздействий.

Примеры использования

• Защита трёхфазного кондиционера с нулём в квартире.
• Щитовая на этаже многоквартирного дома - отдельный автомат для группы розеток и освещения.
• Электрощит в торговом центре - защита питания вентиляционных установок с двигателями.
• Подключение станка с асинхронным двигателем в мастерской - характеристика D исключает ложные отключения при пуске.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (16 А) соответствует сечению кабеля - для 16 А обычно используется медный кабель 2,5 мм2.
• При монтаже затягивайте винты зажимов усилием рук - переусиливать нельзя, чтобы не повредить контакт.
• Если в щите мало места - учтите, что этот автомат занимает 4 модуля (72 мм в глубину); возможно, потребуется углубление или увеличенный щит.
• Для контроля состояния сети используйте индикатор на передней панели - если рычаг в положении “вкл”, но свет не горит - возможна проблема в нагрузке, а не в автомате.
• При необходимости пломбировки - используйте специальные бирки или термоусадочные трубки, которые проходят через отверстия в крышке.
