Автоматический выключатель ВА 47-100 4P 16А (D) 10kA EKF PROxima - mcb47100-4-16D-pro

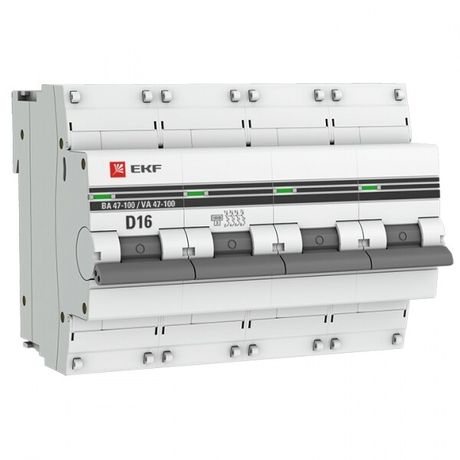

Автоматический выключатель модульный четырехполюсный 16А тип D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот автомат обеспечивает надежную работу на DIN-рейке и совместим с нагрузками до 16 А, включая мощные устройства с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А тип D 10кА ВА 47-100 используется для защиты четырехпроводных цепей переменного тока 400 В, где требуется одновременное отключение всех фаз и нейтрали. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где подключены двигатели, насосы, компрессоры и другое оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - отключает все три фазы и нейтраль одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, сварочные аппараты)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термическую и электродинамическую нагрузку на проводку
• Поперечное сечение провода: 1–35 мм2 - позволяет подключить медные провода от тонких до толстых
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Рабочая температура: –10…+50 C - можно устанавливать в неотапливаемых помещениях, но не на улице
• Ширина: 6 модулей - занимает 108 мм на DIN-рейке (стандарт 18 мм на модуль)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Тип напряжения: AC - работает только с переменным током
• С коммутируемым нейтральным проводником: да - нейтраль тоже отключается при срабатывании, что повышает безопасность
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 16А тип D 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, допускающие провода сечением от 1 до 35 мм2. Нейтральный проводник подключается к отдельному контакту, так как он коммутируется. Обеспечьте доступ к контактам для проверки и обслуживания. Монтаж возможен только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и международному стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает минимальное воздействие тока КЗ на кабель и оборудование. Наличие коммутируемой нейтрали исключает риск сохранения потенциала на нулевом проводе после отключения. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с нормальной запылённостью, без агрессивной среды.

Преимущества

• Отключение нейтрали повышает безопасность при ремонте и аварийных ситуациях
• Характеристика D предотвращает ложные срабатывания при пуске двигателей
• Высокая отключающая способность (10 кА) делает устройство подходящим для промышленных объектов
• Поддержка широкого диапазона сечений проводов (1–35 мм2) упрощает подбор кабеля
• Класс 3 токоограничения снижает риск возгорания и повреждения оборудования
• Долгий срок службы - 84 месяца гарантии от EKF

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не рекомендован для защиты чувствительной электроники (компьютеры, серверы) - характер D слишком “мягкий” для таких нагрузок
• Требуется минимум 45 мм глубины в щите - не подходит для узких корпусов
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и кондиционеров
• Производственный участок - питание трёхфазного станка с асинхронным двигателем
• Компрессорная станция - отключение всех фаз и нейтрали при аварии
• Объекты ЖКХ - управление освещением и насосами в подвале
• Складские помещения - защита силового питания грузоподъёмных механизмов

Практические советы

• Выбирая автомат, убедитесь, что сечение кабеля соответствует номинальному току - для 16 А оптимально 2,5–4 мм2 меди
• Если в цепи есть частотные преобразователи или ИБП - используйте специальные автоматы, а не тип D
• Перед монтажом проверьте соответствие номинала автомата и УЗО - они должны быть согласованы
• При использовании в холодном помещении (ближе к –10 C) убедитесь, что щит не продувается ветром - это влияет на теплоотдачу
• Для удобства обслуживания оставляйте свободное место рядом с автоматом - особенно если планируете установку дополнительных модулей (блокировок, сигнализации)
• Автоматический выключатель модульный четырехполюсный 16А тип D 10кА ВА 47-100 от EKF PROxima - один из самых распространённых решений в промышленных щитах; всегда проверяйте наличие сертификатов и целостность корпуса перед установкой
