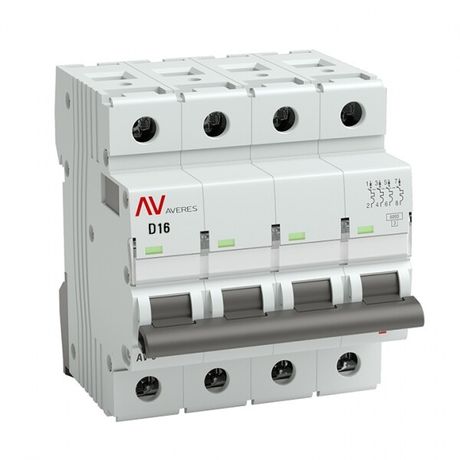

Выключатель автоматический четырехполюсный AV-6 16А D 6кА AVERES | mcb6-4-16D-av EKF

Автоматический выключатель модульный четырехполюсный 16А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-16d-av обеспечивает надежную работу в условиях переменного тока 50 Гц с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А 6кА тип D используется для защиты сетей с четырьмя фазами и нулевым проводником. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где есть мощные потребители с высокими пусковыми токами - например, двигатели, насосы, компрессоры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В (переменный ток AC, частота 50 Гц)
• Количество полюсов: 4 (включая коммутируемый нейтральный проводник)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 6,2 кВ
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Категория перенапряжения: III - устойчив к скачкам напряжения в промышленных сетях
• Поперечное сечение проводов: 1–25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 50 мм
• Способ монтажа: на DIN-рейку
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Серия: AV-6 Averes
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 16А 6кА тип D совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется в распределительных щитах с достаточным свободным местом - глубина монтажа составляет 50 мм. Наличие коммутируемого нейтрального проводника позволяет отключать все четыре проводника одновременно, что соответствует требованиям безопасности для трёхфазных систем с нейтралью. Для подключения используйте провода сечением от 1 до 25 мм2. Клеммы оснащены защитными шторками - предотвращают случайное прикосновение при неотключенном питании.

Безопасность и стандарты

Выключатель сертифицирован по международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Соответствие классу токоограничения 3 гарантирует минимальное повреждение оборудования при коротком замыкании. Климатическое исполнение УХЛ3 позволяет использовать устройство в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны. Категория перенапряжения III указывает на повышенную устойчивость к импульсным перенапряжениям, характерным для промышленных сетей.

Преимущества

• Механизм мгновенной коммутации (ММК) снижает время отключения при КЗ до минимума
• Жесткий корпус с 9 заклёпками увеличивает механическую прочность и долговечность
• Литая лицевая панель и удобное окно для маркировки упрощают обслуживание и диагностику
• Окно реального состояния контактов показывает положение (вкл./выкл.) даже через крышку щита
• Защитные шторки на клеммах исключают риск поражения током при работе рядом с щитом
• Поддерживается полный набор аксессуаров - дополнительные контакты, катушки, блокировки

Ограничения применения

Не применяйте автоматический выключатель модульный четырехполюсный 16А 6кА тип D в условиях с уровнем загрязнения выше 2 (например, в сырых, запылённых или химически агрессивных средах). IP20 не обеспечивает защиту от воды и пыли - для открытых площадок или улиц требуется дополнительная герметизация щита. Также не рекомендуется использование в сетях постоянного тока (DC) - устройство рассчитано только на переменный ток 50 Гц. Превышение номинального тока 16 А или напряжения 400 В может привести к выходу из строя.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита трёхфазной группы розеток и кондиционеров
• Производственный цех - управление и защита асинхронных двигателей насосов и вентиляторов
• Объекты торговли - питание холодильных установок, печей, эскалаторов
• Системы автономного энергообеспечения - входной автомат после преобразователя частоты

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 16А 6кА тип D, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - затруднит зажим в клемме
• При монтаже соблюдайте шаг между устройствами: 4 модуля = 72 мм, убедитесь, что соседние автоматы не перегреваются
• Используйте этикетки в окне маркировки - это ускоряет поиск неисправности при аварии
• Для сложных систем рекомендовано применение дополнительных аксессуаров: сигнализационных контактов или расцепителей под напряжение
• Проверяйте состояние автомата каждые 6–12 месяцев: вручную переведите рычаг в положение OFF - он должен возвращаться плавно, без заеданий
